首页  >  产品百科  >  TC74VHC165FK(EL,K)

TC74VHC165FK(EL,K)

产品分类: 寄存器
厂牌: TOSHIBA
产品描述: 18.9ns,11.9ns 互补 1 1 2V 5.5V Parallel or Serial to Serial,Shift Register VHC VSSOP-16 贴片安装 3mm(宽度)
供应商型号: CSJ-ST65751030
供应商: 海外现货
标准整包数: 1

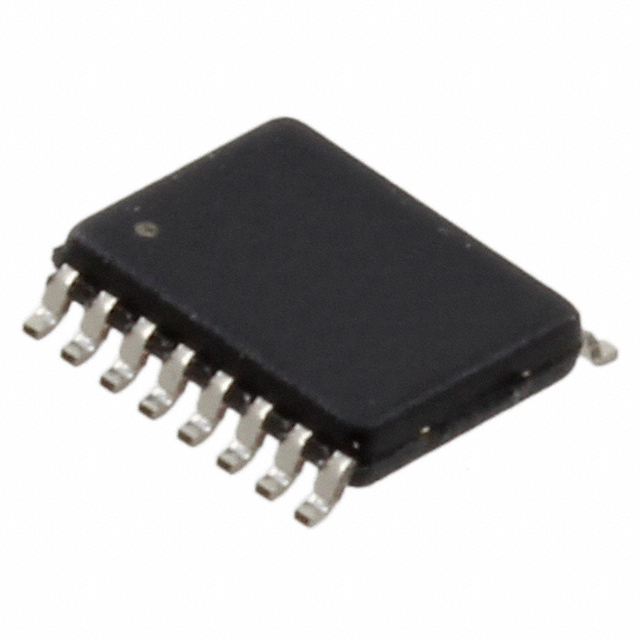

TOSHIBA 寄存器 TC74VHC165FK(EL,K)

TC74VHC165FK(EL,K)概述

    # TC74VHC165F/FK:高性能8位移位寄存器

    产品简介


    TC74VHC165F/FK是东芝公司生产的高性能CMOS逻辑器件,专为实现高速并行/串行输入、串行输出功能而设计。该产品采用硅栅极C2MOS技术制造,能在保持低功耗的同时提供高速操作能力,类似于等效的双极肖特基晶体管技术。主要应用领域包括但不限于工业自动化系统、通信设备、医疗仪器、消费电子产品等。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 最高时钟频率 | 150 | MHz |
    | 最大电源电流 | 4 | μA |
    | 最高噪声容限 | 28% | VCC |
    | 工作电压范围 | 2.0 - 5.5 | V |
    | 输入保护电路 | 0 - 5.5 | V |
    | 传输延迟时间(tpLH/tpHL) | 1.0 - 21.5 | ns |
    | 工作温度范围 | -40 - 85 | °C |
    | 平均静态电流 | 4.0 - 40.0 | μA |

    产品特点和优势


    - 高可靠性:具备电源关闭保护功能,能有效防止由于电源电压不匹配导致的损坏。
    - 低功耗:典型工作电流仅为4μA,大幅减少能量消耗。
    - 高速运行:最高时钟频率达到150 MHz,确保快速的数据处理能力。
    - 广泛的应用范围:可在2.0V至5.5V的工作电压范围内稳定运行。
    - 高噪音容限:28% VCC,保证了信号传输的稳定性和准确性。
    - 兼容性良好:与74ALS165系列逻辑器件引脚和功能兼容,便于升级替代。

    应用案例和使用建议


    应用案例
    TC74VHC165F/FK常用于数据采集、工业控制及通信系统等领域,例如在工业自动化生产线中作为传感器信号的处理单元,或者作为通讯设备中的信号转换装置。
    使用建议
    - 在使用过程中,确保所有未使用的输入端口连接到VCC或GND,以避免信号干扰。
    - 在设计电路时,考虑加入滤波电容,以改善信号完整性。
    - 确保系统设计满足该器件的工作条件,尤其是电压和温度范围内的要求。

    兼容性和支持


    - 兼容性:与74ALS165系列逻辑器件具有引脚和功能兼容性,方便直接替换使用。
    - 技术支持:东芝公司提供详尽的技术文档、应用指南及在线支持服务,帮助客户快速掌握产品的使用方法。

    常见问题与解决方案


    1. 问题:电源电流异常增大
    - 解决方案:检查电路是否存在短路或接地不良的情况;若电源电压过高,需调整为正确的电压值。
    2. 问题:数据传输不稳定
    - 解决方案:确认输入信号符合标准,必要时增加外部去耦电容;确保时钟信号频率和稳定性符合要求。

    总结和推荐


    TC74VHC165F/FK凭借其出色的高可靠性、低功耗和宽泛的工作温度范围,在各类应用场合展现出卓越的表现力。特别适合于对信号处理速度和稳定性有较高要求的应用场景。鉴于其广泛的兼容性与优良的支持服务,强烈推荐使用该产品。不过,对于极端环境或高风险行业应用,需谨慎评估后使用。

TC74VHC165FK(EL,K)参数

参数
最小工作供电电压 2V
逻辑功能 Parallel or Serial to Serial,Shift Register
高电平输出电流 -
逻辑系列 VHC
最大工作供电电压 5.5V
元件数量 1
电路数量 1
低电平输出电流 -
传播延迟时间 18.9ns,11.9ns
时钟频率 -
输出类型 互补
长*宽*高 3mm(宽度)
通用封装 VSSOP-16
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

TC74VHC165FK(EL,K)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TC74VHC165FK(EL,K)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 寄存器 TOSHIBA TC74VHC165FK(EL,K) TC74VHC165FK(EL,K)数据手册

TC74VHC165FK(EL,K)封装设计

查看详情并下载
Symbol
Footprint
3D Model
