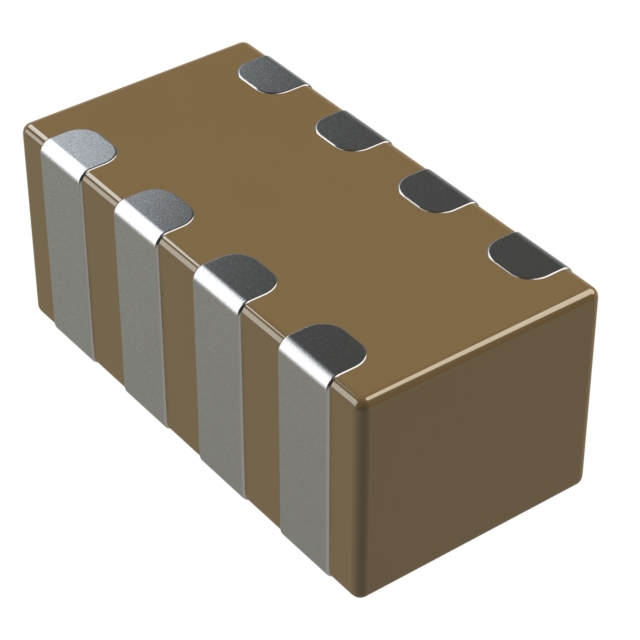

W3A45C153KAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 15nF ±10% 4 X7R 陶瓷 50V 0612 贴片安装 1.6mm*3.2mm*3.2mm
供应商型号: 581-W3A45C153KAT2A
供应商: Mouser
标准整包数: 1
AVX 网络阵列电容 W3A45C153KAT2A

W3A45C153KAT2A概述


    产品简介


    KYOCERA AVX 电容器阵列
    KYOCERA AVX 是全球领先的陶瓷电容器阵列生产商,提供多种类型的电容器阵列,适用于不同应用领域。这些电容器阵列是表面贴装陶瓷电容器的产品,具备高可靠性和广泛的适用范围。主要型号包括 W2A(0508)和 W3A(0612),广泛应用于移动电话、数字机顶盒、计算机主板及外设等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0508, 0612 |
    | 元件数量 | 2 或 4 |
    | 额定电压(V) | 6.3V 至 100V |
    | 容量范围 (pF) | 100pF 至 8200pF |
    | 容量公差 (%) | ±5%, ±10%, ±20% |
    | 接地方式 | 表面贴装 |
    | 环境温度范围 (°C) | -55°C 至 125°C |

    产品特点和优势


    1. 成本节约:使用电容器阵列可以减少组件的数量,从而降低生产成本,增加装配线产量。
    2. 空间节省:与单独的片式电容器相比,电容器阵列显著减少了 PCB 占用空间。例如,0508 4-元件阵列比四颗 0402 片式电容器节省超过 40% 的空间,比四颗 0603 片式电容器节省超过 70%。
    3. 提高产能:电容器阵列能够显著提升生产线效率。假设一个手机中有 220 个被动组件,如果将部分片式电容器替换成阵列,则通过减少放置数量可以提高约 9% 至 18% 的产量。
    4. 高可靠性:电容器阵列在各种汽车应用中表现出色,部分型号已获得 AEC-Q200 汽车认证,确保在恶劣环境下也能稳定工作。

    应用案例和使用建议


    应用案例
    - 移动设备:智能手机和平板电脑中用于电源管理电路。
    - 消费电子:电视和机顶盒中作为去耦电容器。
    - 汽车电子:引擎控制单元(ECU)中作为滤波电容。
    使用建议
    - 在设计电路时,考虑使用电容器阵列以简化布局并节省空间。
    - 注意电容器阵列的容量公差和额定电压,确保符合具体应用需求。
    - 考虑生产规模和自动化水平选择合适的阵列尺寸和包装方式。

    兼容性和支持


    - 兼容性:电容器阵列与其他 KYOCERA AVX 产品和其他品牌的片式电容器具有良好的兼容性。
    - 支持:KYOCERA AVX 提供详尽的技术文档和支持服务,包括在线资源和技术咨询。

    常见问题与解决方案


    1. 如何正确安装电容器阵列?
    - 确保焊接温度和时间符合要求。使用回流焊或波峰焊进行安装。
    2. 如何确定所需阵列的容量?
    - 参考具体电路需求,根据设计软件仿真结果或经验选择合适容量的电容器阵列。
    3. 如何处理电容器阵列失效?
    - 首先检查安装工艺和焊接质量。如有必要,替换有问题的阵列,或者联系技术支持。

    总结和推荐


    综合评估
    KYOCERA AVX 的电容器阵列凭借其卓越的成本效益、空间节约能力和高可靠性,在众多应用中展现出显著的优势。特别是在移动设备、消费电子和汽车电子领域,这些电容器阵列可以显著提升产品的整体性能和可靠性。
    推荐
    强烈推荐使用 KYOCERA AVX 的电容器阵列,尤其是在需要高密度集成和空间优化的应用场景中。通过采用这些产品,不仅能够提高生产效率,还能显著降低成本和提升产品质量。

W3A45C153KAT2A参数

参数
电容值 15nF
容差 ±10%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 50V
长*宽*高 1.6mm*3.2mm*3.2mm
通用封装 0612
安装方式 贴片安装
包装方式 卷带包装

W3A45C153KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W3A45C153KAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W3A45C153KAT2A W3A45C153KAT2A数据手册

W3A45C153KAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4715 ¥ 3.9842
10+ $ 0.3255 ¥ 2.7501
100+ $ 0.2139 ¥ 1.8075
1000+ $ 0.1328 ¥ 1.1225
4000+ $ 0.1253 ¥ 1.0586
8000+ $ 0.1069 ¥ 0.9035
24000+ $ 0.1029 ¥ 0.8695
48000+ $ 0.0987 ¥ 0.834
库存: 3035
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.98
