W2A45C103KAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 10nF ±10% 4 X7R 陶瓷 50V 0508 贴片安装 2.1mm*1.3mm*950μm
供应商型号: UA-W2A45C103KAT2A
供应商: 海外现货
标准整包数: 4000

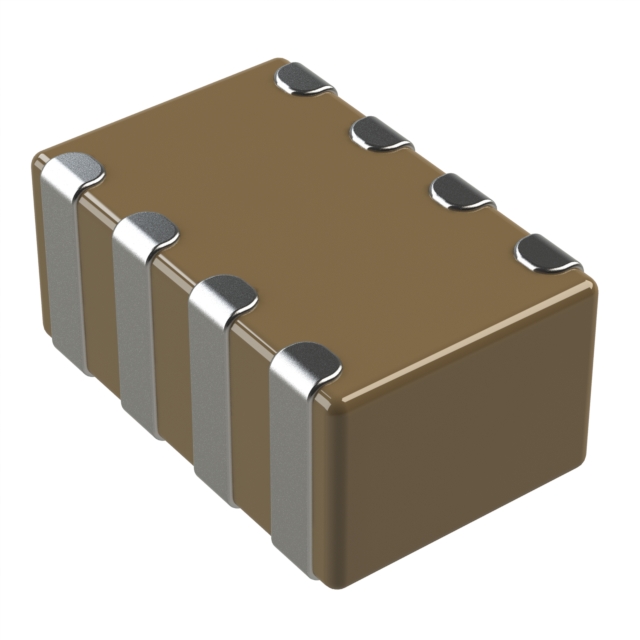

AVX 网络阵列电容 W2A45C103KAT2A

W2A45C103KAT2A概述

    KYOCERA AVX Capacitor Arrays:一种高效能陶瓷电容器解决方案

    产品简介


    KYOCERA AVX的电容阵列(Capacitor Array)是业界领先的表面贴装陶瓷电容器产品,包括0508 2元素、0508 4元素和0612 4元素系列。这些产品广泛应用于移动电话、数字机顶盒、计算机主板及外围设备,汽车应用,RF调制解调器,网络产品等领域。采用多种陶瓷介质材料如X5R、X7R和NP0(C0G),以满足不同范围的电容值需求。电压等级从6.3伏至100伏,充分满足各类电子产品的设计要求。

    技术参数


    - 封装尺寸:
    - 0508(1.30mm x 2.10mm)
    - 0612(1.60mm x 3.20mm)

    - 电气特性:
    - 工作电压范围: 6.3V 至 100V
    - 温度系数: X5R, X7R 和 NP0(C0G)三种类型

    - 工作环境:
    - 温度范围: -55°C 至 +125°C
    - 其他特性:
    - 焊接方式: 支持回流焊/波峰焊
    - 包装: 纸带/压花式纸带

    产品特点和优势


    1. 成本节约:KYOCERA AVX的电容阵列显著降低了装配成本,通过降低每块板上的元件数量,增加了生产线输出。
    2. 空间节省:与单个分立式芯片电容相比,0508 4元素电容阵列在与四个0402分立电容比较时,面积减少了超过40%,与四个0603分立电容比较时减少了超过70%。
    3. 提高生产效率:高产用户的产能可以提升约18%,特别是对于那些使用最新放置设备进行组装的用户。
    4. 质量认证:部分型号如0612和0508 4元素系列,符合AEC-Q200标准,适用于汽车应用。

    应用案例和使用建议


    应用案例:在手机制造过程中,采用0508和0612电容阵列代替传统单个分立电容,不仅降低了成本,还节省了宝贵的空间。例如,在一个典型的手机组装中,如果使用了200个电容阵列代替220个分立电容,则生产效率提高了约9%。
    使用建议:在使用电容阵列时,确保正确选择所需的陶瓷介质类型和电压等级。由于每个组件都是紧凑型设计,建议在焊接前检查电路板布局,确保引脚准确无误地安装在规定位置。此外,考虑到温度变化对电容值的影响,应当考虑使用温控电路来维持系统稳定性。

    兼容性和支持


    这些电容阵列与其他电子元件具有良好的兼容性,适用于多种电路设计。厂商提供了详尽的技术文档和支持服务,包括在线帮助、电话咨询以及技术支持团队等资源。

    常见问题与解决方案


    - 问题: 电容阵列无法正确焊接?
    - 解决方案: 检查焊接温度和时间设置是否适当。此外,确认印刷电路板布局没有错误。

    - 问题: 温度过高导致失效?
    - 解决方案: 在电路设计中加入适当的热管理措施,如散热片或风扇。同时,可以选择更高额定温度的电容阵列。

    总结和推荐


    综上所述,KYOCERA AVX的电容阵列以其卓越的成本效益、节省空间以及出色的电气性能,成为众多电子产品设计的理想选择。无论是移动设备还是汽车应用,这种高效的陶瓷电容器解决方案都能提供可靠的性能保障。因此,我强烈推荐这款产品给需要高性能且经济高效的电容解决方案的设计工程师们。

W2A45C103KAT2A参数

参数
电容值 10nF
容差 ±10%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 50V
长*宽*高 2.1mm*1.3mm*950μm
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2A45C103KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2A45C103KAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W2A45C103KAT2A W2A45C103KAT2A数据手册

W2A45C103KAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0464 ¥ 0.3886
8000+ $ 0.0449 ¥ 0.3761
16000+ $ 0.0435 ¥ 0.3645
库存: 288000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1554.4
