W3A45C102M4T2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 1nF ±20% 4 X7R 陶瓷 50V 1206 贴片安装 3.2mm*1.6mm*1.35mm
供应商型号: 2665462
供应商: 海外现货
标准整包数: 4000

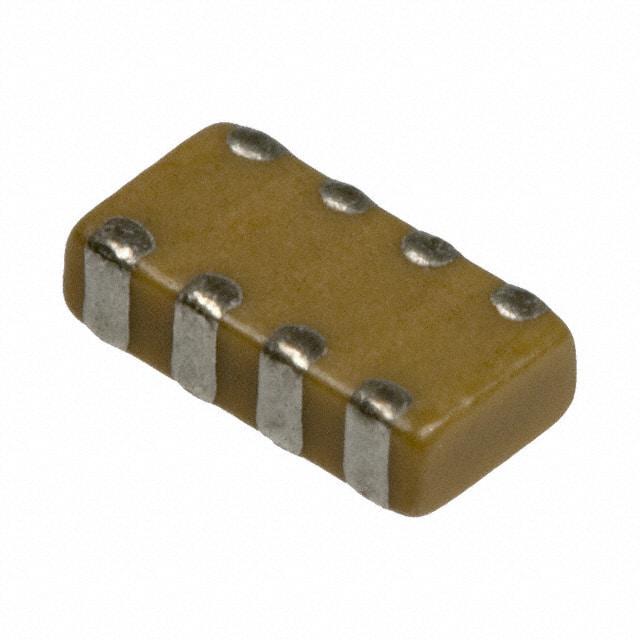

AVX 网络阵列电容 W3A45C102M4T2A

W3A45C102M4T2A概述

    电子元器件技术手册:AVX电容阵列

    1. 产品简介


    AVX电容阵列是一种高效的电路板组件,用于降低制造成本、提高装配线效率和减少空间占用。这些电容阵列由多个电容器集成在一个封装内,适用于移动电话、数字机顶盒、计算机主板及外设、汽车应用、RF调制解调器、网络产品等领域。

    2. 技术参数


    - 电容器类型:多元素电容阵列
    - 封装尺寸:0508, 0612
    - 电容器数量:2个或4个
    - 电介质材料:X5R, X7R, NP0(C0G)
    - 电压范围:6.3V至100V
    - 耐温范围:商业级(0°C至+70°C),汽车级(-40°C至+125°C)
    - 封装形式:纸带/凸字包装
    - 尺寸:
    - 0508电容阵列:长度1.30 ± 0.15mm,宽度2.10 ± 0.15mm,最大厚度0.94mm
    - 0612电容阵列:长度1.60 ± 0.15mm,宽度3.20 ± 0.20mm,最大厚度1.35mm

    3. 产品特点和优势


    AVX电容阵列的优势在于显著降低放置成本、提高组装效率、节省空间。具体特点如下:
    - 成本节约:减少单板上的组件数量,降低机器时间和物料成本。
    - 空间节省:相较于离散电容器,可减少40%-70%的空间占用。
    - 增加吞吐量:降低被动组件数量,提高组装线的生产率。
    - 兼容多种电压等级:提供从6.3V到100V的电压范围,满足不同应用需求。
    - 广泛的应用市场:适用于各种高科技设备,如手机、计算机、汽车等。

    4. 应用案例和使用建议


    - 应用案例:
    - 移动电话:通过将多个离散电容器替换为电容阵列,提高了整体生产效率。
    - 计算机主板:减少组件数量,提高了PCB的布局密度和生产效率。

    - 使用建议:
    - 在组装过程中确保良好的焊接质量,以避免因焊接不良导致的性能问题。
    - 针对高容量需求的应用,选择更高电压等级的电容阵列。

    5. 兼容性和支持


    - 兼容性:电容阵列与标准SMT工艺兼容,适合现有生产线。
    - 支持:AVX公司提供详细的安装指南和技术支持,确保用户能够顺利集成到设计中。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的电容值?
    - 解决方案:根据应用需求查阅数据手册中的容值范围,选择合适的电容值。
    - 问题2:焊接过程中出现焊点不均匀怎么办?
    - 解决方案:检查焊接温度和时间,必要时调整参数;确保电路板清洁,无残留物。

    7. 总结和推荐


    AVX电容阵列为制造商提供了极高的性价比解决方案,显著降低了成本并提升了生产效率。该产品特别适用于需要高性能、紧凑型和高可靠性的应用领域。因此,强烈推荐在相关项目中使用AVX电容阵列。

W3A45C102M4T2A参数

参数
电容值 1nF
容差 ±20%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.35mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W3A45C102M4T2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W3A45C102M4T2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W3A45C102M4T2A W3A45C102M4T2A数据手册

W3A45C102M4T2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.7422
20000+ ¥ 0.7422
40000+ ¥ 0.7422
库存: 4000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 2968.8
