W2A4YC473MAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 47nF ±20% 4 X7R 陶瓷 16V 0508 贴片安装 1.3mm*2.1mm*950μm
供应商型号: 581-W2A4YC473MAT2A
供应商: Mouser
标准整包数: 1

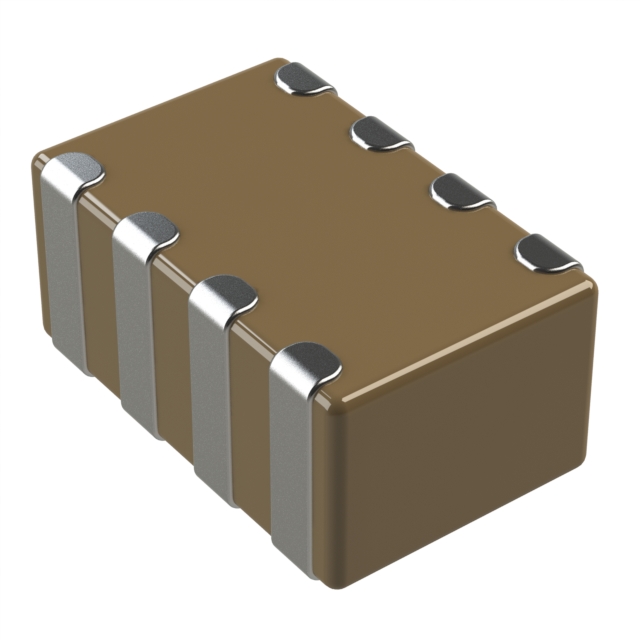

AVX 网络阵列电容 W2A4YC473MAT2A

W2A4YC473MAT2A概述

    电子元器件产品技术手册
    本手册详细介绍了一种名为Capacitor Array(电容器阵列)的产品。以下是关于该产品的技术手册内容解析。

    1. 产品简介


    Kyocera AVX公司的Capacitor Array是一种先进的表面贴装陶瓷电容器产品。该产品主要用于降低放置成本、增加生产线输出并减少板级占用空间。Capacitor Array广泛应用于移动电话、数字机顶盒、计算机主板及外设、汽车应用、RF调制解调器、网络产品等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 0508, 0612 |
    | 元素数量 | 2个元素或4个元素 |
    | 焊接方式 | 回流焊/波峰焊 |
    | 包装 | 纸带/卷带 |
    | 长度 | 1.30mm ± 0.15mm / 1.60mm ± 0.15mm |
    | 宽度 | 2.10mm ± 0.15mm / 3.20mm ± 0.20mm |
    | 最大厚度 | 0.94mm / 1.35mm |
    | 工作电压范围 | 6V 至 100V |
    | 电容范围 | NP0/C0G:100pF - 8200pF
    X7R:100pF - 8200pF |
    | 电气特性 | 具体电气特性详见下表 |

    3. 产品特点和优势


    - 降低成本:通过减少组件数量,Kyocera AVX的电容器阵列显著降低了放置成本。
    - 节省空间:相比于单独的芯片电容器,阵列产品显著减少了PCB的空间占用,如0508 4元素阵列相比4个0402独立电容器可节省超过40%的空间。
    - 提高产量:减少元件数量可以显著提升组装线的产出率。例如,在一个每天放置220个无源元件的手机生产线中,如果用阵列替换部分独立电容器,则产出率可提升约9%。
    - 广泛适用性:适用于多种电压和电容需求,包括符合AEC-Q200标准的汽车应用。

    4. 应用案例和使用建议


    - 应用案例:Capacitor Array适用于高密度集成系统中,尤其是在空间有限的环境中,如移动设备、无线通信模块等。
    - 使用建议:在组装过程中,应确保精确的焊盘布局和焊接条件,以保证良好的电气连接和物理稳定性。此外,建议用户参考制造商提供的详细安装指南,以实现最佳效果。

    5. 兼容性和支持


    - 兼容性:Kyocera AVX电容器阵列与多种贴片机兼容,适合大批量生产。
    - 支持:公司提供详尽的技术支持,包括应用工程服务和售后支持,确保客户能够充分利用该产品的性能优势。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 贴装错误 | 确保遵循正确的贴装工艺流程,定期校准设备。 |
    | 焊接缺陷 | 使用适当的回流焊曲线,确保焊料质量。 |
    | 温度敏感性 | 在组装前检查电容器阵列的温度范围,避免在极端条件下操作。 |

    7. 总结和推荐


    总体而言,Kyocera AVX的Capacitor Array是一款非常实用且高效的电容器阵列产品,特别适用于需要节约空间和成本的应用场景。它提供了广泛的电容范围、优良的工作稳定性和较高的性价比。因此,对于追求高效能和低成本解决方案的工程师和设计师来说,这款产品是一个值得推荐的选择。

W2A4YC473MAT2A参数

参数
电容值 47nF
容差 ±20%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 16V
长*宽*高 1.3mm*2.1mm*950μm
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2A4YC473MAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2A4YC473MAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W2A4YC473MAT2A W2A4YC473MAT2A数据手册

W2A4YC473MAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
