首页  >  产品百科  >  W2A41A101KAT2A

W2A41A101KAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 100pF ±10% 4 C0G(NP0) 陶瓷 100V 0508 贴片安装 2.1mm*1.3mm*950μm
供应商型号: 581-W2A41A101KAT2A
供应商: Mouser
标准整包数: 1

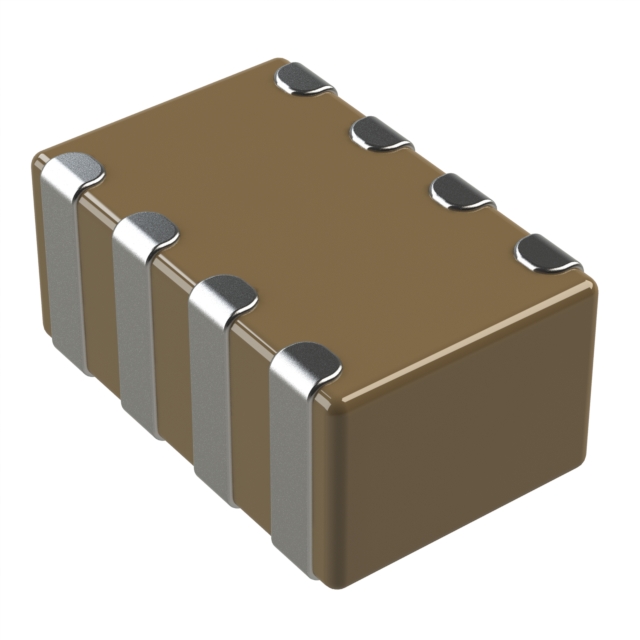

AVX 网络阵列电容 W2A41A101KAT2A

W2A41A101KAT2A概述


    产品简介


    电容阵列(IPC)
    - 类型:表面贴装陶瓷电容器
    - 主要功能:用于降低放置成本、增加装配线产出并减少所需电路板面积
    - 应用领域:移动电话、数字机顶盒、计算机主板和外设、汽车应用、RF调制解调器和网络产品等

    技术参数


    - 阵列类型:0508(2个元件)、0508(4个元件)、0612(4个元件)
    - 焊锡方式:回流焊/波峰焊
    - 包装方式:纸带/凸版印刷
    - 尺寸:
    - 0508型:长度1.30 ± 0.15 mm(0.051 ± 0.006 英寸),宽度2.10 ± 0.15 mm(0.083 ± 0.006 英寸),最大厚度0.94 mm(0.037 英寸)
    - 0612型:长度1.60 ± 0.15 mm(0.063 ± 0.006 英寸),宽度3.20 ± 0.20 mm(0.126 ± 0.008 英寸),最大厚度1.35 mm(0.053 英寸)
    - 额定电压:6.3V至100V
    - 工作温度范围:根据不同的介电材料,温度范围不同(X5R, X7R, NP0 (C0G))

    产品特点和优势


    1. 降低成本:通过用一个装置替代多个分立芯片电容,有效降低了放置成本。
    2. 节省空间:与分立电容相比,阵列型电容在PCB上的占用空间显著减少。
    3. 提高吞吐量:减少了被动组件的数量,提高了生产线的总体吞吐量。
    4. 适用性强:适用于多种市场需求,如移动设备、汽车、RF调制解调器等。

    应用案例和使用建议


    应用案例:
    - 在移动电话中,通过使用电容阵列替代分立电容,可以将被动组件数量减少200,从而提高约9%的组装效率。
    - 对于大量生产的情况,使用电容阵列可以显著减少所需的贴片机数量,从而进一步节省成本。
    使用建议:
    - 确保正确的放置位置以最大化空间利用率。
    - 遵循制造商的推荐安装指南,确保焊接质量和可靠性。

    兼容性和支持


    - 与现有的表面贴装技术和设备兼容。
    - 提供多样化的封装选择,包括7"和13"卷盘。
    - 支持RoHS标准的无铅焊接工艺。

    常见问题与解决方案


    问题1:如何确定电容阵列的具体型号?
    - 解答:通过查询产品代码(例如W2A41AK),并结合所需的电容值、电压等级等参数,可获得具体型号。
    问题2:焊接过程中出现问题怎么办?
    - 解答:确保焊接环境的温度和时间符合制造商的建议,并定期检查焊接设备的状态。

    总结和推荐


    电容阵列(IPC)是针对需要高集成度、低成本和高效组装的应用而设计的产品。其独特的优势在于能够显著降低生产和制造成本,同时提升产品的可靠性和市场竞争力。对于需要高性能、紧凑布局的应用场合,推荐使用这种电容阵列。

W2A41A101KAT2A参数

参数
电容值 100pF
容差 ±10%
电容个数 4
温度系数 C0G(NP0)
介电材料 陶瓷
额定电压 100V
长*宽*高 2.1mm*1.3mm*950μm
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2A41A101KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2A41A101KAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W2A41A101KAT2A W2A41A101KAT2A数据手册

W2A41A101KAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8395 ¥ 7.0938
10+ $ 0.5118 ¥ 4.3243
100+ $ 0.3223 ¥ 2.7234
500+ $ 0.3035 ¥ 2.5644
1000+ $ 0.2452 ¥ 2.0716
2000+ $ 0.2084 ¥ 1.7613
4000+ $ 0.1825 ¥ 1.5423
8000+ $ 0.1617 ¥ 1.3664
24000+ $ 0.1596 ¥ 1.3486
库存: 1068
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.09
