W1A2ZD104MAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 100nF ±20% 2 X5R 陶瓷 10V 0504 贴片安装 1.37mm*1mm*660μm
供应商型号: 478-2884-2-ND
供应商: Digi-Key
标准整包数: 1

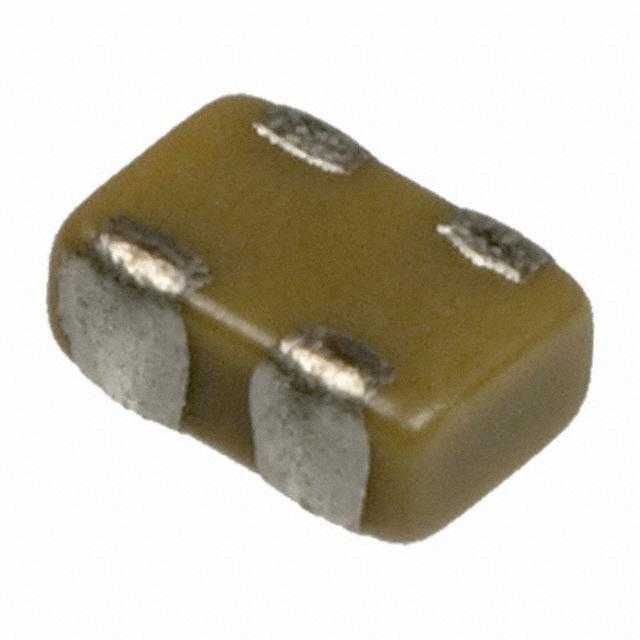

AVX 网络阵列电容 W1A2ZD104MAT2A

W1A2ZD104MAT2A概述

    KYOCERA AVX Capacitor Arrays:高效能表面贴装陶瓷电容阵列

    产品简介


    KYOCERA AVX推出的电容器阵列系列(Capacitor Arrays)是面向电子工程师的一款高效能表面贴装陶瓷电容。这些电容器广泛应用于手机、数字机顶盒、计算机主板及外围设备以及汽车、RF调制解调器、网络产品等领域。电容器阵列提供多种容量范围和封装尺寸,以满足不同设计需求。

    技术参数


    KYOCERA AVX电容器阵列提供了X5R、X7R和NP0(C0G)三种陶瓷介质材料的选择。每种介质材料对应不同的电压等级和电容值。具体技术参数如下:
    - 电压等级:从6.3V到100V不等,确保广泛的电气应用范围。
    - 容量范围:NP0/C0G类型的电容器容量范围从100pF到8200pF;X7R类型的电容器容量范围从100pF到8200pF,另外还包括0.010μF至1.000μF的不同电容值。
    - 尺寸规格:0508系列电容器阵列的尺寸为1.30±0.15mm x 2.10±0.15mm,厚度最大0.94mm;0612系列电容器阵列的尺寸为1.60±0.15mm x 3.20±0.20mm,厚度最大1.35mm。

    产品特点和优势


    - 降低成本:与独立芯片电容器相比,使用电容器阵列可以显著降低放置成本,增加装配线输出,通过减少单板上的组件数量来节省空间。
    - 提高吞吐量:以高容量手机为例,减少被动组件数量可提高生产线的吞吐量,例如将4个0402片式电容器替换为一个0508电容器阵列时,能够实现高达40%的产能提升。
    - 空间节约:通过减少PCB上所需的空间,电容器阵列提供了显著的空间节约,例如0508 4元素电容器阵列相较于4个0402电容器可节省超过40%的空间,而0612 4元素电容器阵列可节省超过50%的空间。

    应用案例和使用建议


    电容器阵列非常适合于需要高集成度和高可靠性的小型化电子设备。例如,在手机设计中,使用0508 4元素电容器阵列替代独立电容器不仅能够节省空间,还能简化布线过程,减少焊接点,从而提高整体产品的可靠性和稳定性。
    使用建议:对于需要高集成度的设计,优先考虑使用0508 4元素电容器阵列。这不仅能节省空间,还可以通过减少焊接点来提高产品的耐用性。此外,由于电容器阵列在小型化应用中表现出色,建议在新开发的产品中也考虑这种解决方案。

    兼容性和支持


    电容器阵列具有出色的兼容性,适用于多种表面贴装工艺,包括回流焊和波峰焊。它们与主流的电子元器件和设备高度兼容,易于集成到现有设计中。KYOCERA AVX还提供详尽的技术支持文档,帮助客户进行设计和安装。

    常见问题与解决方案


    - 问题1:如何订购?
    - 解答:可以通过参考特定的型号代码进行订购,如W 2 A 4 3 C 103 M A T 2A,其中包含阵列介质、电压等级、电容数量、容差等详细信息。
    - 问题2:是否提供汽车级认证?
    - 解答:KYOCERA AVX 0612和0508系列电容器阵列均通过了AEC-Q200汽车质量标准,适用于高要求的汽车应用。

    总结和推荐


    KYOCERA AVX的电容器阵列以其独特的成本效益、高空间利用率和可靠的性能,在移动通信、计算机和汽车电子等领域展现出强大的市场竞争力。这些电容器具有多种封装和电压等级选项,能满足各种设计需求。总体来看,我们强烈推荐使用KYOCERA AVX电容器阵列,以实现更高效率和更紧凑的设计。

W1A2ZD104MAT2A参数

参数
电容值 100nF
容差 ±20%
电容个数 2
温度系数 X5R
介电材料 陶瓷
额定电压 10V
长*宽*高 1.37mm*1mm*660μm
通用封装 0504
安装方式 贴片安装
零件状态 在售

W1A2ZD104MAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W1A2ZD104MAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W1A2ZD104MAT2A W1A2ZD104MAT2A数据手册

W1A2ZD104MAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
