W2A4ZC104MAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 100nF ±20% 4 X7R 陶瓷 10V 0508 贴片安装 2.1mm*1.3mm*950μm
供应商型号: DMT-W2A4ZC104MAT2A
供应商: 海外现货
标准整包数: 8000

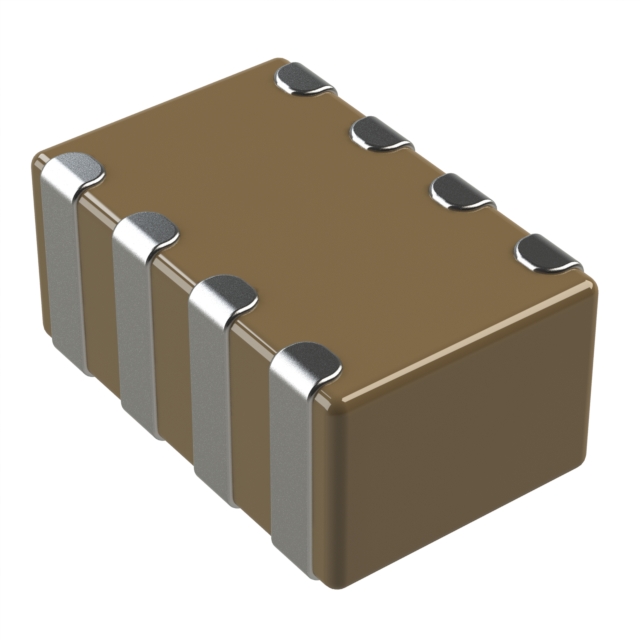

AVX 网络阵列电容 W2A4ZC104MAT2A

W2A4ZC104MAT2A概述


    产品简介


    Kyocera AVX的电容阵列是表面贴装陶瓷电容器的一种,广泛应用于多种电子设备中。这类电容器阵列通过减少所需的电子组件数量来降低放置成本,从而提高装配线的产出率并节省空间。主要应用领域包括移动电话、数字机顶盒、计算机主板及外围设备、汽车应用、RF调制解调器和网络产品等。

    技术参数


    以下是电容阵列的一些关键技术参数:
    - 尺寸:0508 和 0612
    - 电容范围:涵盖NP0(C0G)和X7R两种类型的电容值
    - 电压等级:6.3V 到 100V
    - 封装:采用纸带/压印包装
    - 焊接:回流焊/波峰焊
    - 耐热范围:根据不同的型号有不同的耐热等级
    - 外形尺寸:0508型的电容阵列为1.30mm x 2.10mm,最大厚度为0.94mm;0612型的电容阵列为1.60mm x 3.20mm,最大厚度为1.35mm

    产品特点和优势


    1. 显著的空间节省:与单个离散电容相比,电容阵列可以提供显著的空间节省。例如,0508型4元素阵列相比4个0402离散电容可节省超过40%的空间,相比4个0603离散电容可节省超过70%的空间。同样,0612型4元素阵列相比4个0603离散电容可节省超过50%的空间,相比4个0805离散电容可节省超过70%的空间。
    2. 增加生产效率:通过减少每个电路板上的组件数量,装配线的产量得到了提升。假设一个移动电话上有220个无源元件,如果通过替换为阵列减少了40个组件,装配线的产量可提高18%。
    3. 提高可靠性:Kyocera AVX的电容阵列具有多种电压等级和电容值,适应不同应用的需求,保证系统的稳定运行。
    4. 汽车应用认证:适用于AEC-Q200标准,确保了其在汽车领域的可靠性和耐用性。

    应用案例和使用建议


    在移动电话和便携式电子设备中,电容阵列的应用非常广泛。以手机为例,假设每个手机需要220个无源元件,通过采用电容阵列,减少到200个组件即可,这将提高约9%的装配线速度。此外,通过选择合适的阵列型号(如0508或0612),可以更好地满足特定的应用需求。
    使用建议:
    - 在布局时应确保足够的空间,以便于电容阵列的焊接。
    - 根据具体应用选择适合的电压等级和电容值,确保满足系统的电气要求。
    - 注意环境温度的影响,选择适当的封装类型,以确保长期可靠的工作。

    兼容性和支持


    Kyocera AVX电容阵列兼容各种表面贴装设备,能够轻松集成到现有的装配线上。同时,厂商提供了详尽的技术支持和维护服务,确保客户在使用过程中获得最佳体验。对于特定型号的电容阵列,可以通过联系厂家确认详细的终端和容差选项。

    常见问题与解决方案


    1. 焊接不牢固:检查焊接参数是否符合规范,必要时可以调整焊接温度和时间。
    2. 容差不符合预期:确认使用的电容阵列是否符合规定的容差等级,必要时更换新的电容阵列。
    3. 耐热性不足:检查电容阵列的耐热等级是否符合实际应用的环境条件,必要时选用更高耐热等级的产品。

    总结和推荐


    综上所述,Kyocera AVX的电容阵列在多个方面展现出显著的优势,特别是在空间节省、生产效率和可靠性方面表现突出。考虑到其广泛的应用场景和优秀的性能指标,强烈推荐在各类电子设备中使用这种电容阵列。

W2A4ZC104MAT2A参数

参数
电容值 100nF
容差 ±20%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 10V
长*宽*高 2.1mm*1.3mm*950μm
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2A4ZC104MAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2A4ZC104MAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W2A4ZC104MAT2A W2A4ZC104MAT2A数据手册

W2A4ZC104MAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
