首页  >  产品百科  >  W2A41C472KAT2A

W2A41C472KAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 4.7nF ±10% 4 X7R 陶瓷 100V 0508 贴片安装 1.3mm*2.1mm*950μm
供应商型号: 581-W2A41C472KAT2A
供应商: Mouser
标准整包数: 1

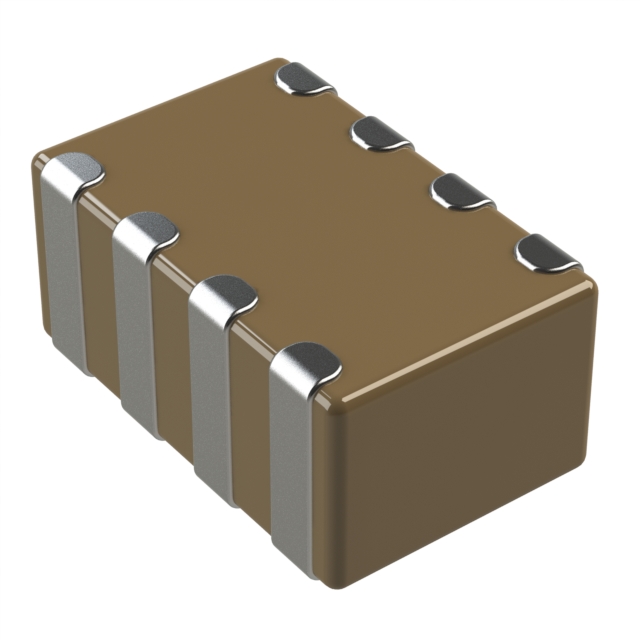

AVX 网络阵列电容 W2A41C472KAT2A

W2A41C472KAT2A概述


    产品简介


    电容阵列(IPC)
    本文档介绍了由京瓷AVX公司生产的电容阵列。这种电容阵列是一种表面贴装陶瓷电容器产品,旨在降低生产成本并提高组装线的效率。它们广泛应用于移动电话、数字顶置盒、计算机主板及外设、汽车应用、RF调制解调器和网络产品等领域。

    技术参数


    - 型号: W2A (0508) Capacitor Arrays 和 W3A (0612) Capacitor Arrays
    - 尺寸:
    - 0508: 长度为1.30 ± 0.15mm(0.051 ± 0.006英寸),宽度为2.10 ± 0.15mm(0.083 ± 0.006英寸),厚度最大为0.94mm(0.037英寸)
    - 0612: 长度为1.60 ± 0.150mm(0.063 ± 0.006英寸),宽度为3.20 ± 0.20mm(0.126 ± 0.008英寸),厚度最大为1.35mm(0.053英寸)
    - 电压范围: 从6.3V到100V
    - 电容范围: NP0 (C0G) 和 X7R 陶瓷介质类型,电容值涵盖多个数量级
    - 元件数量: 2元件或4元件阵列
    - 兼容性: 支持表面贴装和波峰焊接工艺
    - 封装: 7" 和 13" 纸带封装,每卷数量为1000个

    产品特点和优势


    节省空间
    - 相比单独使用分立电容器,电容阵列能够显著节省PCB面积。例如,0508 4元件阵列相比4个0402分立电容器可节省超过40%的空间,而相比4个0603分立电容器可节省超过70%的空间。
    降低成本
    - 通过减少放置次数和所需的组件数量,可以大幅降低整体生产成本。例如,在一个包含220个被动组件的手机中,用阵列替换分立电容器可以将放置次数减少40%,从而提升产量。
    增加吞吐量
    - 在高产量应用场景下,通过减少放置次数,可以显著提高装配线的产能。例如,一年放置120百万个2元件阵列可以减少一台放置机器的需求。

    应用案例和使用建议


    应用案例
    - 京瓷AVX的电容阵列已广泛应用于多种电子产品,如移动电话、数字顶置盒、计算机主板及外设、汽车应用、RF调制解调器和网络产品等。
    使用建议
    - 为了充分利用电容阵列的空间节省和成本节约优势,建议在设计初期就考虑采用电容阵列。在布局时要注意确保元件之间的间距以避免潜在的干扰。

    兼容性和支持


    - 兼容性: 电容阵列适用于各种标准表面贴装工艺,包括回流焊和波峰焊。
    - 支持: 厂商提供了详细的技术支持和客户服务,以帮助客户解决问题和进行应用开发。

    常见问题与解决方案


    1. Q: 如何选择正确的电容阵列型号?
    - A: 根据具体应用需求选择合适的电压范围、电容值和元件数量。建议参考技术手册中的规格表进行选择。
    2. Q: 电容阵列的可靠性如何?
    - A: 京瓷AVX的电容阵列通过了严格的测试和验证,适用于多种工业环境。对于汽车应用,某些型号已经通过了AEC-Q200认证。

    总结和推荐


    京瓷AVX的电容阵列在提高生产效率、降低成本方面表现出色,尤其适合需要大量放置电容器的应用场景。其高性价比和广泛的应用领域使其成为许多项目的理想选择。建议在项目中采用此类电容阵列,以实现更好的总体经济效益和性能表现。

W2A41C472KAT2A参数

参数
电容值 4.7nF
容差 ±10%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 100V
长*宽*高 1.3mm*2.1mm*950μm
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2A41C472KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2A41C472KAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W2A41C472KAT2A W2A41C472KAT2A数据手册

W2A41C472KAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.713 ¥ 6.0249
10+ $ 0.4106 ¥ 3.4691
100+ $ 0.2806 ¥ 2.268
1000+ $ 0.2052 ¥ 1.7339
4000+ $ 0.1674 ¥ 1.4145
8000+ $ 0.1586 ¥ 1.3397
24000+ $ 0.1491 ¥ 1.2599
库存: 3045
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.02
