W2A45C103MAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 10nF ±20% 4 X7R 陶瓷 50V 0508 贴片安装 2.1mm*1.3mm*950μm
供应商型号: TS-W2A45C103MAT2A
供应商: 海外现货
标准整包数: 4000

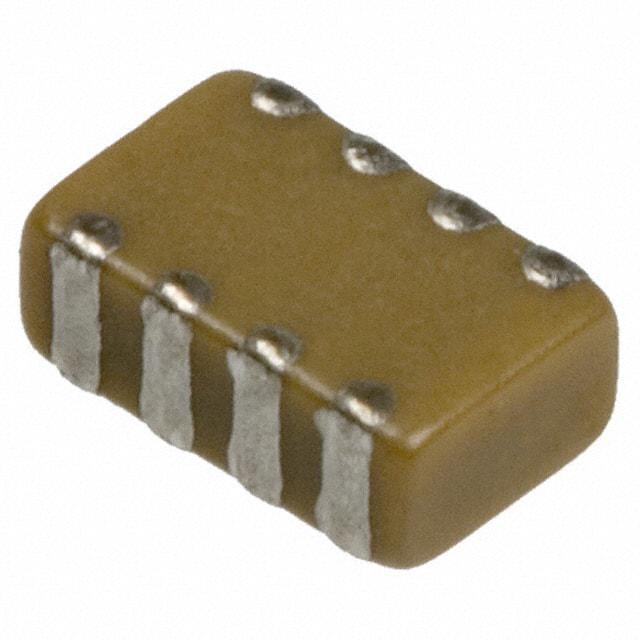

AVX 网络阵列电容 W2A45C103MAT2A

W2A45C103MAT2A概述


    产品简介


    产品类型:电容器阵列(Capacitor Array)
    主要功能:用于多种电子设备中的陶瓷电容器,提供高稳定性、高频响应和空间节约设计。
    应用领域:广泛应用于移动电话、数字机顶盒、计算机主板及外围设备、汽车应用、RF调制解调器、网络产品等。

    技术参数


    - 封装尺寸:
    - 0508 - 2元素
    - 0508 - 4元素
    - 0612 - 4元素
    - 额定电压:6V至100V
    - 容值范围:
    - NP0/C0G:100pF至1000000pF(1μF)
    - X7R:100pF至8200000pF(8.2μF)
    - 容值精度:±5%,±10%,±20%
    - 工作温度范围:-55°C 至 125°C
    - 最大厚度:0508系列为0.94mm,0612系列为1.35mm
    - 焊锡方式:回流焊/波峰焊
    - 包装方式:纸带/凸纹带

    产品特点和优势


    1. 成本效益:通过减少所需的元件数量来降低装配成本。
    2. 空间节约:显著节省PCB面积,例如0508 4元素阵列相比四个0402离散电容节省超过40%的空间。
    3. 提高产量:减少组装时的放置次数,可以提高生产线的产出率。
    4. 兼容性:符合RoHS标准,适用于表面贴装。
    5. 可靠性:符合AEC-Q200标准,适用于汽车应用。

    应用案例和使用建议


    应用案例:在手机、电脑主板和其他便携设备中替代多个分立电容,实现更紧凑的设计。
    使用建议:
    - 在组装过程中,使用回流焊技术以确保良好的焊接质量。
    - 确保正确识别阵列上的引脚方向,避免反向安装导致的损坏。
    - 避免过度的热应力和机械压力,以延长使用寿命。

    兼容性和支持


    - 兼容性:该产品与多种电子设备和电路板设计兼容。
    - 支持和服务:制造商提供详尽的技术文档和支持,客户可以通过官网获取更多信息。

    常见问题与解决方案


    1. 问:如何确定正确的电容阵列型号?
    答:参考产品手册中的电容阵列代码,例如 `W2A43C103MAT2A`。

    2. 问:电容阵列的容值精度如何保证?
    答:选择具有较高容值精度的产品,如±5%或±10%。

    3. 问:在组装过程中如果出现焊接不良怎么办?
    答:确保焊接温度和时间控制得当,必要时可重新焊接。

    总结和推荐


    综合评估:KYOCERA AVX的电容阵列产品以其高集成度、低成本和高性能在市场上占据领先地位。对于需要紧凑布局和高可靠性的电子产品,该系列产品是理想的选择。
    推荐:强烈推荐使用KYOCERA AVX的电容阵列产品,尤其适合在高要求的电子产品中替代传统分立电容,提升整体系统性能和可靠性。

W2A45C103MAT2A参数

参数
电容值 10nF
容差 ±20%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 50V
长*宽*高 2.1mm*1.3mm*950μm
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2A45C103MAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2A45C103MAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W2A45C103MAT2A W2A45C103MAT2A数据手册

W2A45C103MAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0671 ¥ 0.5704
8000+ $ 0.0632 ¥ 0.537
12000+ $ 0.0604 ¥ 0.5136
20000+ $ 0.0593 ¥ 0.5039
40000+ $ 0.0456 ¥ 0.3876
100000+ $ 0.0399 ¥ 0.3392
库存: 8000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 2281.6
