首页  >  产品百科  >  W3A45C333MAT2F

W3A45C333MAT2F

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 33nF ±20% 4 X7R 陶瓷 50V 1206 贴片安装 3.2mm*1.6mm*1.35mm
供应商型号: 581-W3A45C333MAT2F
供应商: Mouser
标准整包数: 1

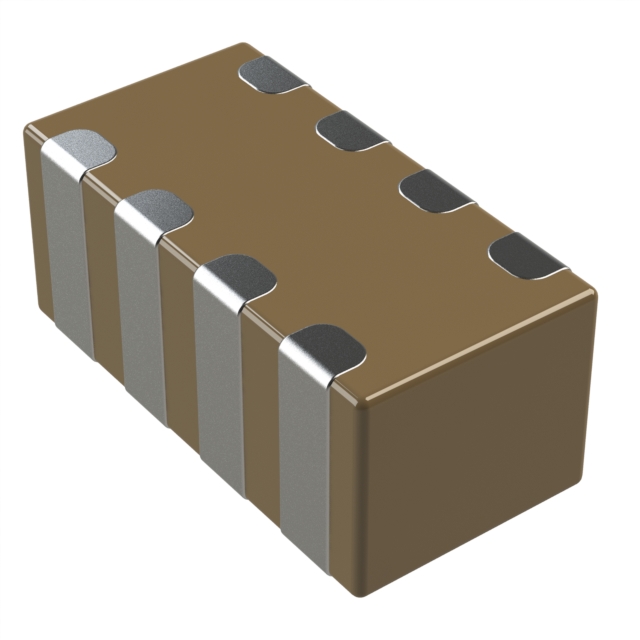

AVX 网络阵列电容 W3A45C333MAT2F

W3A45C333MAT2F概述

    电子元器件产品技术手册:电容阵列

    产品简介


    电容阵列(IPC)是AVX公司开发并制造的一种特殊类型的电容器,旨在通过集成多个电容器于一个装置中来降低电路板的设计成本和提高生产效率。该系列产品包括0508系列和0612系列,分别适用于不同的电路需求。电容阵列的主要功能在于通过减少分立元件的数量,从而简化电路设计,提高空间利用率,降低物料成本和组装成本。它们广泛应用于移动电话、数字机顶盒、计算机主板及外设、汽车应用、RF调制解调器和网络产品等领域。

    技术参数


    以下是电容阵列的一些关键技术和性能参数:
    | 参数 | 规格 |

    | 封装尺寸 | 0508 (1.30x2.10mm), 0612 (1.60x3.20mm) |
    | 元素数量 | 2个或4个 |
    | 陶瓷介质 | X5R, X7R, NP0 (C0G) |
    | 额定电压 | 6.3V 至 100V |
    | 容量范围 | 1pF至8200pF |
    | 容差 | ±5%, ±10%, ±20% |
    | 尺寸公差 | 长度±0.15mm,宽度±0.15mm |
    | 焊接方式 | 软焊、回流焊 |
    | 包装 | 7"卷带,13"卷带 |
    | 数量 | 每卷4000个,每卷10000个 |

    产品特点和优势


    电容阵列具有以下独特功能和优势:
    - 降低成本:减少所需放置的元件数量,从而降低了机器时间和材料成本。
    - 节省空间:相对于独立电容器,阵列可以提供显著的空间节省。例如,0508系列的4元素阵列比四个0402独立电容器节省超过40%的空间,比四个0603独立电容器节省超过70%的空间。
    - 提高生产效率:减少所需的贴片次数,从而提高生产效率。对于大规模生产商来说,可以显著减少所需的贴片设备数量。

    应用案例和使用建议


    电容阵列在多种电子设备中都有广泛应用。例如,在移动电话中,通过将离散的电容器替换为阵列,可以减少220个被动组件中的200个,从而提高约9%的生产效率。对于更高容量的应用,如处理120万个2元素阵列,可以减少对贴片设备的需求,进而节省一台机器。
    使用建议:
    - 在需要高集成度的电路设计中,选择适当容量和封装尺寸的电容阵列以最大化空间节省和成本效益。
    - 对于汽车应用和其他需要高可靠性环境的应用,可以选择符合AEC-Q200标准的产品。

    兼容性和支持


    电容阵列设计具有良好的兼容性,能够轻松集成到现有的PCB设计中。AVX公司提供了全面的技术支持和服务,包括定制化生产和工程咨询,以确保最佳的性能和可靠性。

    常见问题与解决方案


    问题1:如何确定所需的电容阵列?
    解决方案:根据具体电路的需求和性能要求选择合适的电容值和阵列类型。
    问题2:焊接时需要注意哪些事项?
    解决方案:确保正确的焊接温度和时间,避免过热损坏电容器。
    问题3:更换为电容阵列后,电路是否会受到影响?
    解决方案:在更换前进行详细的电路验证和测试,确保新阵列能够满足所有性能要求。

    总结和推荐


    AVX电容阵列是一款高度集成且具有显著成本和空间节约优势的产品。其广泛的适用范围和可靠的性能使其成为众多应用的理想选择。强烈推荐使用AVX电容阵列以提高电路设计的效率和灵活性。

W3A45C333MAT2F参数

参数
电容值 33nF
容差 ±20%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.35mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W3A45C333MAT2F厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W3A45C333MAT2F数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W3A45C333MAT2F W3A45C333MAT2F数据手册

W3A45C333MAT2F封装设计

查看详情并下载
Symbol
Footprint
3D Model
