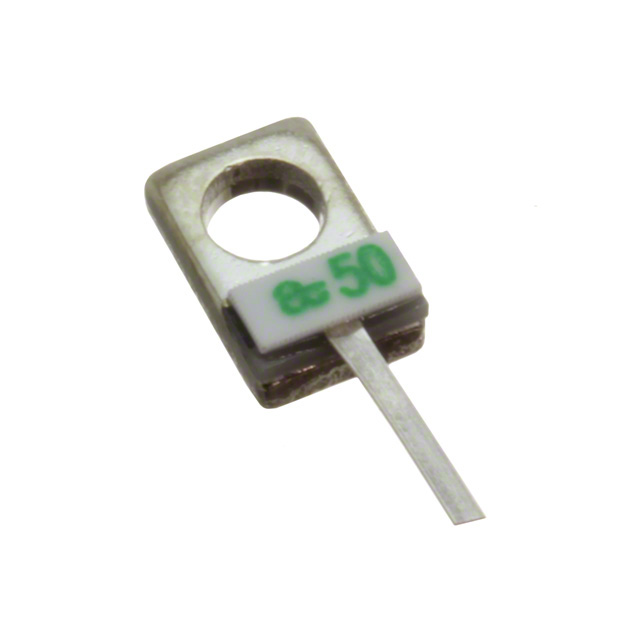

FT10302N0050JBK

产品分类: 其它固定电阻
厂牌: AVX
产品描述: Flanged Termination 50Ohm
供应商型号: 31M-FT10302N0050JBK
供应商: 云汉优选
标准整包数: 1
AVX 其它固定电阻 FT10302N0050JBK

FT10302N0050JBK概述

    高功率电阻产品技术手册

    产品简介


    美国技术陶瓷公司(American Technical Ceramics)推出了一系列高性能电阻产品,适用于高功率电路的设计和应用。这些电阻器具有不同的阻值和功率等级,采用先进的薄膜技术和铝合金氮化物基底材料制造,旨在满足包括MIL-PRF-55342在内的严格行业标准要求。它们广泛应用于无线通信、雷达系统、测试测量设备及工业控制等领域。

    技术参数


    以下表格列出了部分型号高功率电阻器的技术规格和性能参数:
    | 型号 | 阻值 | 功率 | 工作频率范围 | 起始电压驻波比(VSWR) |

    | FT10300N0050J | 50 Ω ±5% | 20 瓦特 | DC 至 6 GHz | 1.15:1 @ 4 GHz |
    | FT10301N0050J | 50 Ω ±5% | 20 瓦特 | DC 至 6 GHz | 1.15:1 @ 4 GHz |
    | FT10302N0050J | 50 Ω ±5% | 20 瓦特 | DC 至 18 GHz | 1.15:1 @ 15 GHz |
    | FT10500N0050J | 50 Ω ±5% | 25 瓦特 | DC 至 6.0 GHz | 1.15:1 @ 4 GHz |
    | FT10515N0050J | 50 Ω ±5% | 60 瓦特 | DC 至 6.0 GHz | 1.20:1 @ 4 GHz |
    | FT10515N0050J01 | 50 Ω ±5% | 100 瓦特| DC 至 2.5 GHz | 1.15:1 |
    | FT10515N0050J02 | 50 Ω ±5% | 100 瓦特| DC 至 4 GHz | 1.20:1 |
    | FT10516N0050J01 | 50 Ω ±5% | 100 瓦特| DC 至 2.5 GHz | 1.15:1 |
    | FT10516N0050J02 | 50 Ω ±5% | 100 瓦特| DC 至 4 GHz | 1.20:1 |

    产品特点和优势


    - 高性能: 这些电阻器采用铝合金氮化物基底和钽电阻材料制成,确保卓越的功率处理能力和稳定性。
    - 温度稳定性: 温度系数低于150 ppm/℃,确保在整个操作温度范围内电阻值稳定。
    - 宽频带覆盖: 从直流到数十GHz不等的工作频率范围,使得这些电阻器适合多种高频应用。
    - 低电压驻波比: 典型的VSWR指标表明良好的匹配性能,从而减少信号反射损失。
    - 环保: 所有产品均为无铅设计,符合RoHS标准。

    应用案例和使用建议


    - 无线通信: 在无线基站或便携式通信设备中使用,以确保稳定的信号传输。
    - 雷达系统: 在军事雷达系统或航空电子设备中作为功率分配或阻抗匹配元件。
    - 测试测量设备: 用于实验室环境下的功率校准和信号衰减。
    - 工业控制: 在自动化生产线或电力转换系统中作为保护电阻。

    兼容性和支持


    - 这些电阻器适用于各种表面贴装和通孔安装工艺,便于在多种PCB布局中使用。
    - 美国技术陶瓷提供全面的技术支持服务,包括产品选型指导、定制开发及售后技术支持。

    常见问题与解决方案


    - 问:如何确认电阻器的工作温度范围?
    答:所有型号的电阻器均能在-55°C至+150°C之间正常工作。

    - 问:如何处理电阻器过热的问题?
    答:合理规划电路板散热设计,选择合适的封装形式,并根据需要采取外部冷却措施如强制风冷或散热片。

    总结和推荐


    美国技术陶瓷公司的高功率电阻系列产品提供了广泛的功率等级和阻值选项,具有优良的性能表现和可靠的工作特性。这些电阻器非常适合需要在极端环境条件下运行的应用场合。强烈推荐给那些寻求高性能、高可靠性电阻解决方案的设计工程师和采购管理人员。

FT10302N0050JBK参数

参数
精度 -
额定功率 -
电阻个数 -
引脚数量 -
电阻值 -
温度系数 -
安装方式 法兰安装
包装方式 托盘

FT10302N0050JBK厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

FT10302N0050JBK数据手册

厂牌 PDF简要描述 下载
AVX 其它固定电阻 AVX FT10302N0050JBK FT10302N0050JBK数据手册

FT10302N0050JBK封装设计

查看详情并下载
Symbol
Footprint
3D Model
