W3A45C472KAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 4.7nF ±10% 4 X7R 陶瓷 50V 0612 贴片安装 1.6mm*3.2mm*1.35mm
供应商型号: 581-W3A45C472KAT2A
供应商: Mouser
标准整包数: 1

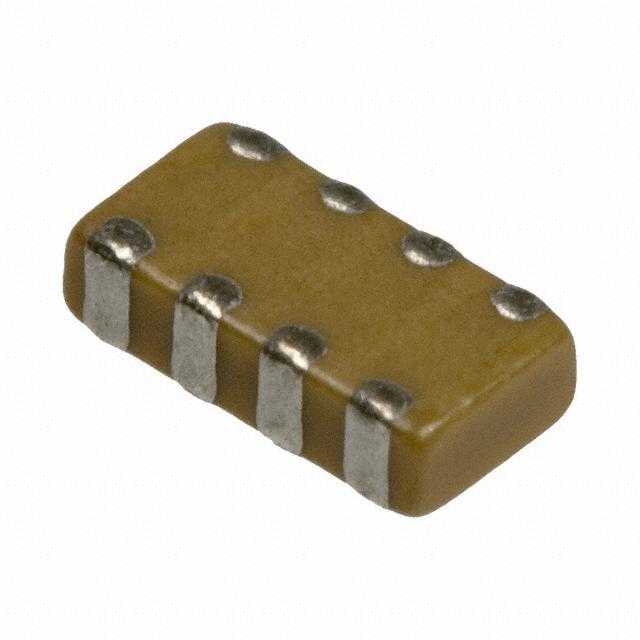

AVX 网络阵列电容 W3A45C472KAT2A

W3A45C472KAT2A概述

    KYOCERA AVX Capacitor Arrays: Comprehensive Technical Overview

    1. 产品简介


    KYOCERA AVX 的电容器阵列(Capacitor Arrays)是一类高性能的表面贴装陶瓷电容器,被广泛应用于各种电子设备中。这些电容器提供了一系列封装尺寸和电容值,包括2元素和4元素阵列,以满足不同设计需求。电容器阵列能够显著减少电路板上所需的元件数量,从而降低生产成本、节省空间并提高组装效率。其主要功能和应用领域包括:
    - 应用领域:
    移动和无绳电话、数字机顶盒、计算机主板及其外围设备、汽车电子、RF调制解调器、网络产品等。

    2. 技术参数


    以下是KYOCERA AVX电容器阵列的主要技术参数:
    | 参数 | 值/范围 | 备注 |
    |
    | 封装尺寸 | 0508, 0612 | 适用于多种电路板设计 |
    | 元件数量 | 2个或4个 | 可根据需求选择 |
    | 电压等级 | 6V至100V | 满足多种电气要求 |
    | 电容值范围(NP0/C0G) | 100pF至8200pF | 稳定性高 |
    | 电容值范围(X7R) | 0.010μF至1.000μF | 适合温度变化要求 |
    | 温度特性 | NP0(C0G):±30ppm/℃ | 稳定性高 |
    X7R:-55℃至+125℃ | 适应较宽的工作温度范围 |
    | 工作环境温度 | -55℃至+125℃ | 高可靠性 |
    | 引脚形式 | Ni/Sn镀层、FlexiTerm®等 | 符合RoHS标准 |

    3. 产品特点和优势


    1. 降低成本:通过减少单个电容的使用数量,有效降低放置成本和材料库存,提升组装线效率。
    2. 节省空间:例如,0508四元素阵列相比四个0402离散电容可节省超过40%的空间;0612四元素阵列可节省超过50%的空间。
    3. 增加产量:减少放置次数直接提高了生产线的吞吐量。对于大批量用户,甚至可以减少所需的贴装机器数量。
    4. 高品质和稳定性:采用先进的NP0(C0G)和X7R陶瓷介质,确保优异的温度稳定性和耐久性。

    4. 应用案例和使用建议


    应用案例:
    - 移动设备:在智能手机和平板电脑中,电容器阵列用于信号滤波和电源管理。
    - 汽车电子:用于发动机控制单元(ECU)、车载娱乐系统等关键模块。
    使用建议:
    - 在高频电路设计中,优先选用X7R系列以应对温度变化带来的影响。
    - 对于需要高稳定性的电路,建议使用NP0/C0G系列。
    - 考虑到空间限制,推荐使用0508或0612的小型化阵列产品。

    5. 兼容性和支持


    KYOCERA AVX电容器阵列具有良好的兼容性,能够轻松集成到现有的设计中。此外,公司提供全面的技术支持和服务,包括AEC-Q200认证的汽车级电容器阵列,以满足汽车行业的需求。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 贴装后出现开路现象 | 检查贴装工艺参数,确保引脚焊接质量良好 |
    | 温度变化导致电容值偏移 | 使用NP0/C0G系列以提升温度稳定性 |
    | 超过额定电压导致击穿 | 重新确认电路设计,避免超出规定电压范围 |

    7. 总结和推荐


    KYOCERA AVX电容器阵列以其卓越的性能和显著的成本优势,在多个行业中脱颖而出。无论是对空间敏感的设计还是追求高可靠性的应用,它都表现出色。因此,强烈推荐此系列产品用于现代电子设备的设计中。
    优点总结:
    - 高效节省成本和空间
    - 易于集成,适用性强
    - 高可靠性与稳定性
    最终结论:强烈推荐使用KYOCERA AVX电容器阵列,特别是在需要优化空间和提升效率的场合。

W3A45C472KAT2A参数

参数
电容值 4.7nF
容差 ±10%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 50V
长*宽*高 1.6mm*3.2mm*1.35mm
通用封装 0612
安装方式 贴片安装
零件状态 在售

W3A45C472KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W3A45C472KAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W3A45C472KAT2A W3A45C472KAT2A数据手册

W3A45C472KAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.414 ¥ 3.4983
10+ $ 0.2634 ¥ 2.2253
100+ $ 0.1495 ¥ 1.2633
500+ $ 0.1045 ¥ 0.883
1000+ $ 0.0935 ¥ 0.7757
4000+ $ 0.0756 ¥ 0.6388
8000+ $ 0.0713 ¥ 0.6023
24000+ $ 0.0672 ¥ 0.5678
48000+ $ 0.063 ¥ 0.5324
库存: 2862
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.49
