WR202010-18M8-ID

产品分类: 无线充电线圈
厂牌: TDK
产品描述: 100KHz 11μH 350mΩ ±5% 通孔安装 800μm(高度)
供应商型号: 2790526
供应商: element14
标准整包数: 1
TDK 无线充电线圈 WR202010-18M8-ID

WR202010-18M8-ID概述

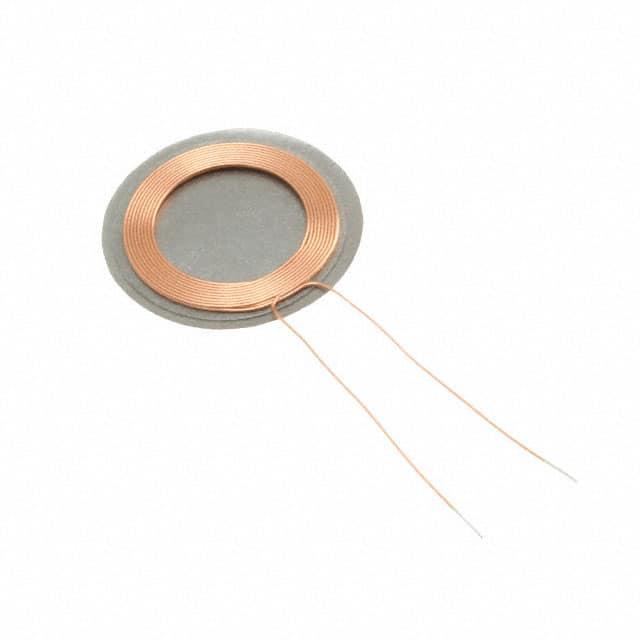

    Wireless Power Transfer Small Rx (Receiving) Coil Unit WR202010-18M8-ID

    1. 产品简介


    无线电源传输接收线圈单元 WR202010-18M8-ID 是一种专为无线充电技术设计的小型接收线圈单元。它具有灵活的柔性片状结构,可根据具体的设计需求进行定制化设计。此外,这款产品符合RoHS指令,并且是无卤素材料,确保在生产过程中减少对环境的影响。无线电源传输接收线圈单元广泛应用于智能手机、手持移动终端、数码相机以及可穿戴产品等领域。

    2. 技术参数


    - 尺寸: 直径20mm,厚度最大0.88mm
    - 电感量: 100kHz, 1Vrms时为11.0μH
    - 电阻值: 100kHz, 1Vrms时为0.4Ω
    - 制造商及配套集成电路: IDT P9027LP-R,更多详细信息可参阅[此链接](http://www.idt.com/products/power-management/wireless-charging-ics-wireless-power-ics/qi-compliant-wireless-power-transmitter-ics/)。

    3. 产品特点和优势


    - 定制化设计:可以根据不同的设计需求进行定制,提高适用性和灵活性。
    - 环保材料:符合RoHS指令并且采用无卤素材料,有助于降低环境污染。
    - 高兼容性:与其他同类产品(如IDT公司的P9027LP-R集成电路)有良好的兼容性。

    4. 应用案例和使用建议


    - 应用案例:主要用于智能手机、手持设备、数码相机以及可穿戴设备中。
    - 使用建议:由于自加热效应(温度上升),在设计热管理时需要留有足够的余量。另外,如果金属异物接触线圈表面可能引起危险的热量产生,因此应避免这种情况发生。使用时请严格按照产品交付规范的要求操作。

    5. 兼容性和支持


    - 兼容性:本产品与IDT公司的P9027LP-R集成电路具有良好兼容性。
    - 支持和服务:TDK公司提供技术支持服务,具体详情可通过网站获取。

    6. 常见问题与解决方案


    - Q: 使用过程中是否会发热?
    A: 使用时会有自加热现象,温度会有所升高。设计时应考虑足够的热管理措施。
    - Q: 是否安全?
    A: 正常使用下是安全的,但若金属异物接触线圈表面,则可能导致危险的热量产生。务必避免这种情况。

    7. 总结和推荐


    综上所述,无线电源传输接收线圈单元 WR202010-18M8-ID是一款性能优良的产品,适用于多种消费电子设备。它提供了出色的兼容性和灵活性,特别适合于需要高度定制化的应用场合。尽管在使用时需注意热管理和安全问题,但在正确设计和操作下,该产品无疑能为用户提供高效的无线充电解决方案。总体而言,推荐使用该产品。

WR202010-18M8-ID参数

参数
容差 ±5%
直流电阻(DCR) 350mΩ
额定电流 -
Q值 -
测试频率 100KHz
电感值 11μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 800μm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

WR202010-18M8-ID厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

WR202010-18M8-ID数据手册

厂牌 PDF简要描述 下载
TDK 无线充电线圈 TDK WR202010-18M8-ID WR202010-18M8-ID数据手册

WR202010-18M8-ID封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.7232
10+ ¥ 20.46
50+ ¥ 18.73
100+ ¥ 17
200+ ¥ 16.18
675+ ¥ 15.35
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 28.72
直接购买
加入购物车
