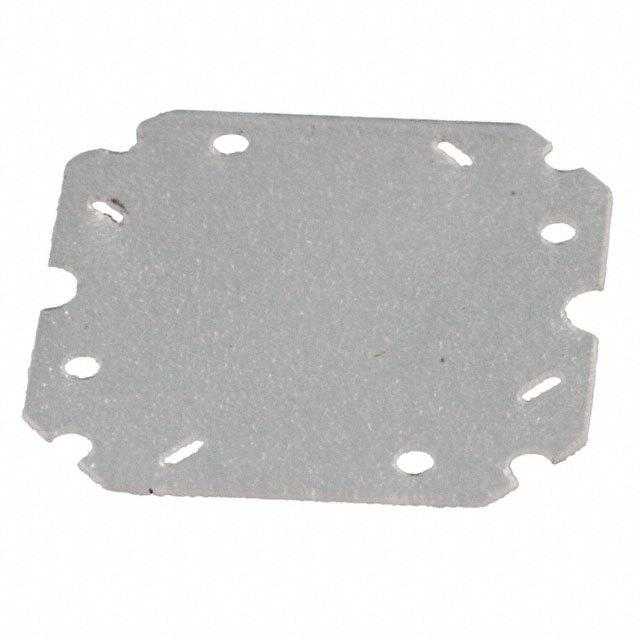

B65806D2005X000

产品分类: 磁性器件套件/配件
厂牌: TDK
产品描述:
供应商型号: 2673430
供应商: 海外现货
标准整包数: 5
TDK 磁性器件套件/配件 B65806D2005X000

B65806D2005X000概述


    产品简介


    产品类型与主要功能:
    TDK Electronics AG 的 Ferrite Core 系列(如 B65805、B65806、B65822、B65539 和 B65518)是一种专门用于紧凑型变压器和其他高频应用的磁芯材料。这些磁芯由高性能陶瓷材料制成,能够提供出色的电磁性能。此外,这些产品还配备了相应的附件,例如调整螺丝、绝缘垫圈和卡子等,以满足不同安装需求。
    应用领域:
    这些磁芯广泛应用于电源转换器、开关电源、高频变压器等领域。它们能够显著提升设备的能效和稳定性,适用于通信、计算机、消费电子等行业。

    技术参数


    基本参数:
    - 型号: B65805, B65806, B65822, B65539, B65518
    - 尺寸: RM 5, RM 5 LP
    - 材料: GFR 聚酯纤维复合塑料
    - 重量: 约 2.6-3.0 克/套
    - 磁通密度: 100 kHz 下 < 0.15 mT 至 < 0.32 mT
    - 工作温度范围: 100°C 至 25°C
    - 最大操作温度: 155°C
    - 耐温等级: UL 94 V-0, IEC 60085: F
    技术规格:
    - 有效磁导率 (μe): 1800 至 6700
    - 最小电感 (Lmin): 0.12 nH 至 2.9 nH
    - 最大直流磁通密度 (BDC): 200 mT
    - 铜线电阻 (AR): 590 µΩ 至 4950 µΩ

    产品特点和优势


    - 高可靠性与稳定性: 采用高性能陶瓷材料,具备优异的电磁性能。
    - 多种材料选择: 可根据具体需求选择不同材料的磁芯,适应不同的频率和功率要求。
    - 设计灵活: 配备多样化的附件,如绝缘垫圈、卡子等,可实现多种安装方式。
    - 环境友好: 符合环保标准,采用无铅焊接技术,符合RoHS标准。

    应用案例和使用建议


    应用案例:
    - 电源转换器: 在电力转换器中使用这些磁芯可以提高效率并减少能量损失。
    - 开关电源: 在高频开关电源设计中,这些磁芯能够降低体积并提升工作效率。
    使用建议:
    - 安装注意事项: 使用前请检查所有附件是否完好,避免在组装过程中施加过大的压力,以免损坏磁芯。
    - 焊接注意事项: 焊接时温度控制要适中,避免过高的温度导致变形或其他问题。

    兼容性和支持


    这些磁芯和附件仅与TDK Electronics自家的产品兼容,建议客户在使用时进行详细测试以确保最佳性能。厂商提供了全面的技术支持和售后服务,包括在线文档、技术支持热线等,帮助客户解决可能遇到的各种问题。

    常见问题与解决方案


    常见问题:
    1. 磁芯在焊接过程中损坏: 过高的焊接温度可能导致磁芯破裂或变形。
    2. 磁芯无法正常工作: 可能由于组装过程中的不当操作导致磁芯损坏。
    3. 焊接不牢固: 请确保焊接温度和时间符合规定,以防止焊点虚焊。
    解决方案:
    1. 调整焊接参数: 尽量保持焊接温度和时间适中,遵循制造商提供的建议。
    2. 正确组装: 在组装过程中要轻柔操作,避免对磁芯施加过大的压力。
    3. 焊接质量检测: 焊接后应对焊接部位进行检查,确保焊接牢固。

    总结和推荐


    这些TDK Electronics的Ferrite Core磁芯系列在电磁性能、可靠性和应用灵活性方面表现卓越,尤其适用于紧凑型变压器和高频电源设计。尽管使用时需要注意一些细节,但其带来的好处远超过潜在的风险。因此,对于需要高性能、高可靠性的应用场合,强烈推荐使用这些磁芯。

B65806D2005X000参数

参数 值
长*宽*高 12.5mm*12.5mm*12.5mm
零件状态 在售
包装方式 盒装

B65806D2005X000厂商介绍

TDK Corporation是一家电子元器件公司,产品涉及薄膜电容器、铝电解电容器、传感器模块及可编程导轨安装隔离式DC-DC转换器,并提供产品技术支持与应用指南。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TDK 相关型号,如 C3216X5R1V226M160AC、ACM70V-701-2PL-TL00、RC0805FR-07100RL、ACM7060-701-2PL-TL01 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

B65806D2005X000数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B65806D2005X000 B65806D2005X000数据手册

B65806D2005X000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.5833
50+ ¥ 1.3372
250+ ¥ 1.2838
500+ ¥ 1.1982
1000+ ¥ 1.1768
2500+ ¥ 1.1554
12500+ ¥ 1.1554
25000+ ¥ 1.1554
库存: 2572
起订量: 35 增量: 0
交货地:
最小起订量为:5
合计: ¥ 7.91
