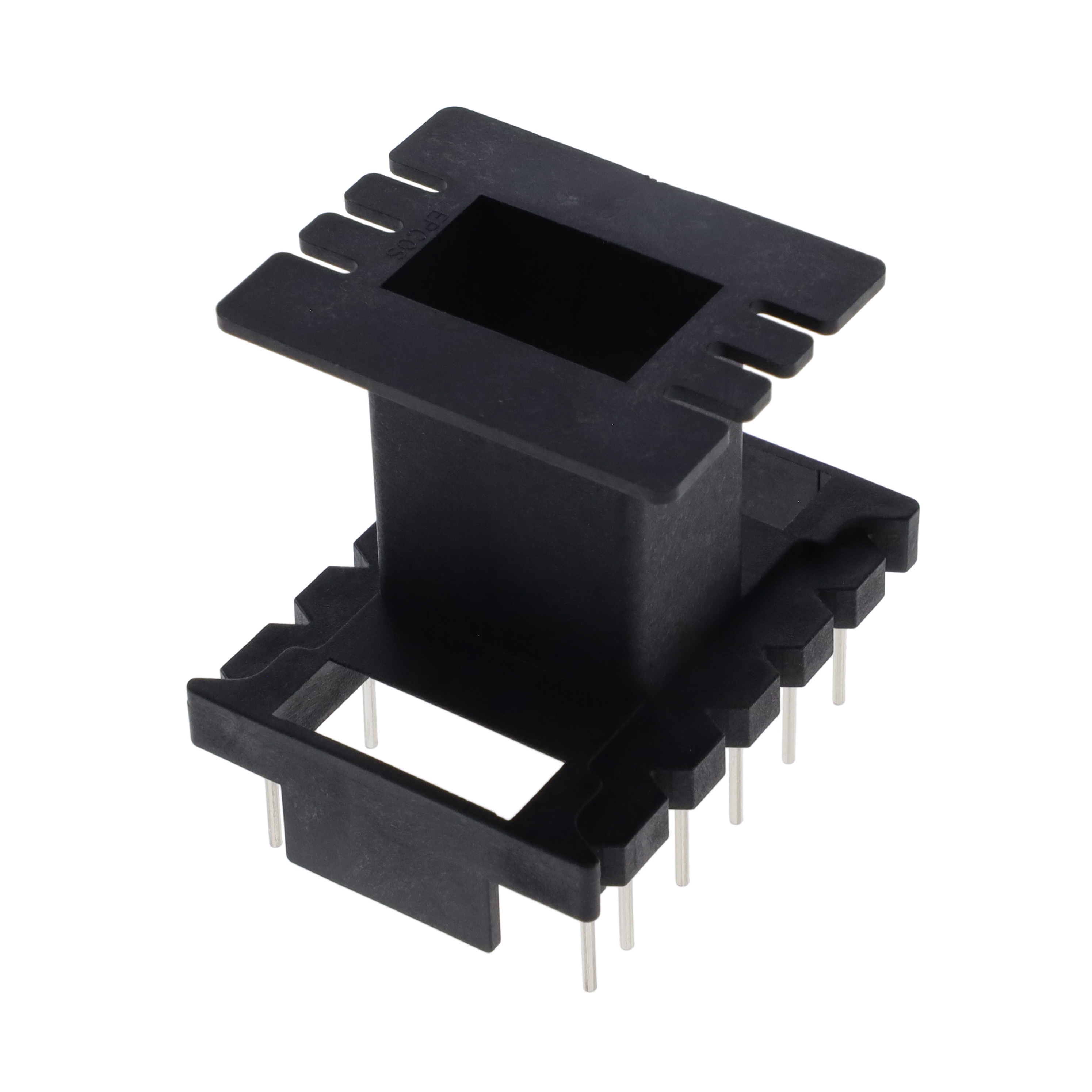

B66243S1012T001

产品分类: 磁性器件套件/配件
厂牌: TDK
产品描述: Ferrite Accessories Coil Former Black Polyterephthalate
供应商型号: ET-4016077
供应商: 海外现货
标准整包数: 1
TDK 磁性器件套件/配件 B66243S1012T001

B66243S1012T001概述

    # 电子元器件技术手册:B66329 Ferrite Core

    产品简介


    本产品为B66329系列铁氧体磁芯(Ferrite Core),是一种常用的电磁元件,主要用于电感器和变压器的设计和制造。B66329适用于多种应用场景,包括电源转换、信号处理和通信设备。该产品设计精良,具有良好的电磁性能,可以有效提升相关设备的效率和稳定性。

    技术参数


    基本特性
    - 尺寸: E 42/21/20
    - 重量: 每套约116克
    - 材料: N27、N87等
    - 温度范围: 工作温度范围为100°C至155°C
    磁特性
    - 有效磁路长度(le): 97 mm
    - 有效磁截面面积(Ae): 234 mm²
    - 最小磁截面面积(Amin): 229 mm²
    - 有效磁体积(Ve): 22700 mm³
    - 未气隙状态下的AL值: 4750 nH(N27)
    - 饱和电流(Is): 最大12.60 W(N95材料)
    电气特性
    - 最大频率(fmax): 100 kHz
    - 损耗因子(tan δ): 小于4.40(200 mT,25 kHz,100 °C)

    产品特点和优势


    B66329系列铁氧体磁芯具有以下显著特点和优势:
    - 高效能: 优异的电磁性能确保高效率和稳定运行。
    - 耐用性强: 高温环境下表现优异,适用于严苛的应用环境。
    - 灵活性: 可根据需求调整气隙大小,适应不同的应用场景。
    - 耐久性: 能够承受机械应力和高温环境,长时间运行可靠。

    应用案例和使用建议


    应用案例
    B66329系列铁氧体磁芯广泛应用于开关电源、信号滤波器、通信设备等。例如,在开关电源中,它可以帮助提升电源转换效率,减少能耗;在信号滤波器中,它可以提高信号传输的稳定性。
    使用建议
    1. 正确的安装方式: 在安装过程中应注意避免对磁芯造成机械损伤,特别是要确保不破坏磁芯的法兰部分。
    2. 合适的焊接工艺: 选择适当的焊接时间和温度,以避免影响焊接质量和后续操作的精度。
    3. 考虑热管理: 在高功耗应用场景中,要特别注意热管理,以防止磁芯过热导致性能下降。

    兼容性和支持


    B66329系列铁氧体磁芯专为TDK Electronics的其他配件设计,确保最佳的系统兼容性。对于需要与其他厂家产品搭配使用的客户,我们建议进行预先测试以确保兼容性。TDK Electronics提供全面的技术支持和售后服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    问题一: 安装时磁芯法兰部分损坏
    解决方案:
    在安装时需轻柔操作,避免强力拉扯或撞击磁芯,以防止法兰损坏。
    问题二: 磁芯过热
    解决方案:
    在高负载或高频率条件下使用时,应注意加强散热措施,如使用散热片或风扇等辅助冷却设备。
    问题三: 磁芯焊接不良
    解决方案:
    确保焊接过程符合标准焊接工艺,焊接温度和时间控制得当,以避免焊点质量不佳。

    总结和推荐


    B66329系列铁氧体磁芯凭借其出色的性能、高可靠性及广泛应用前景,无疑是电力电子领域不可或缺的选择。对于需要高性能、高效率的电源转换和信号处理设备,强烈推荐使用B66329系列铁氧体磁芯。如果您有任何疑问或需要技术支持,欢迎联系TDK Electronics的销售和技术支持团队。

B66243S1012T001参数

参数
长*宽*高 46mm(长度)*41mm(高度)
零件状态 在售
包装方式 盒装,托盘
