首页  >  产品百科  >  B65888N1010D001

B65888N1010D001

产品分类: 磁性器件套件/配件
厂牌: TDK

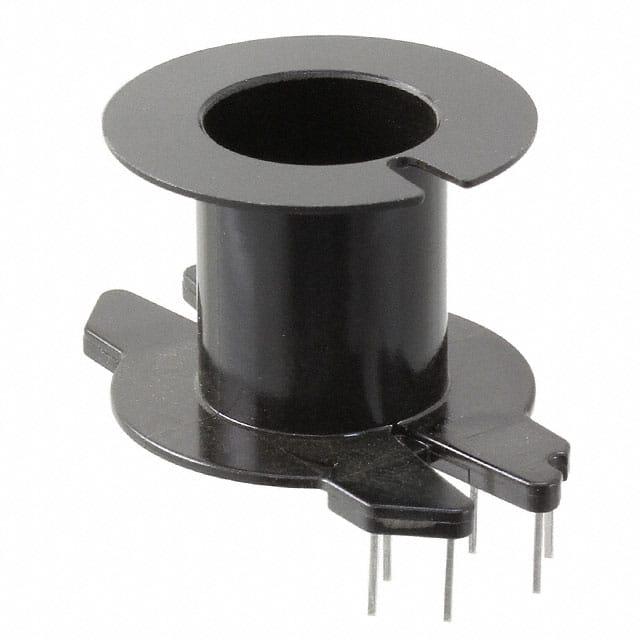

产品描述: Ferrite Accessories Coil Former Black Plastic
供应商型号: 495-5342-ND
供应商: Digi-Key
标准整包数: 1

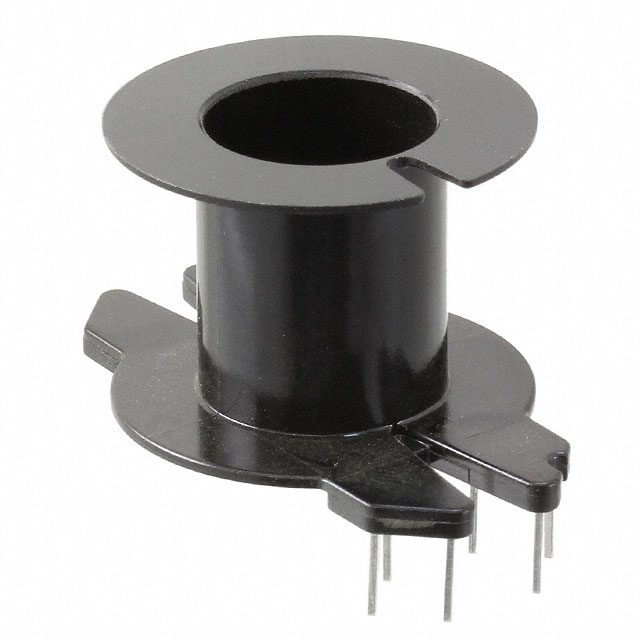

TDK 磁性器件套件/配件 B65888N1010D001

B65888N1010D001概述


    产品简介


    本手册介绍了TDK Electronics AG生产的RM 14系列及低轮廓(LP)版本的磁芯及其附件。这些磁芯主要包括RM 14和RM 14 LP两种型号,适用于多种功率应用。其核心材料是镍锌材料,具有高初始磁导率和较低的损耗,因此在电源转换器、电机驱动器和高频滤波器等领域得到广泛应用。

    技术参数


    - 主要尺寸:
    - 磁路长度 \( \Sigma l/A = 0.35 \, \text{mm}^{-1} \)
    - 磁路有效长度 \( le = 70 \, \text{mm} \)
    - 磁路截面积 \( Ae = 200 \, \text{mm}^2 \)
    - 最小截面积 \( A{\text{min}} = 170 \, \text{mm}^2 \)
    - 体积 \( Ve = 14000 \, \text{mm}^3 \)

    - 重量:约 74 克/套
    - 电感值(AL值):
    - 未开气隙
    - 材料 N49:2100 nH
    - 材料 N87:6000 nH
    - 开气隙
    - 材料 N41:160 nH (1.90 mm)
    - 材料 N41:250 nH (1.00 mm)

    产品特点和优势


    1. 高初始磁导率:采用镍锌材料,确保了出色的磁性能。
    2. 低损耗:低损耗特性使其在高频应用中表现出色。
    3. 优化的结构设计:通过增加底座厚度,提高了承载能力,适合高功率应用。
    4. 兼容性:提供了多款线圈骨架,可根据具体应用选择合适的配件。

    应用案例和使用建议


    1. 开关电源:在高频率电源转换器中使用时,可通过减小体积实现更紧凑的设计。
    2. 电机驱动器:用于电机驱动器中,可减少电磁干扰并提高能效。
    3. 滤波器应用:在电源滤波器中,由于其低损耗特性,可以提升滤波效果。
    使用建议:
    - 在进行安装前,请先检查所有连接是否正确,以避免因错误连接导致损坏。
    - 安装过程中注意避免施加过大的机械应力,以免损坏磁芯。
    - 高频应用时,考虑温度对性能的影响,确保在规定的温度范围内使用。

    兼容性和支持


    - 配套产品:提供了多个线圈骨架、夹具和绝缘垫片,以满足不同的安装需求。
    - 技术支持:客户可以联系TDK Electronics的技术支持团队,获取进一步的产品信息和应用支持。

    常见问题与解决方案


    - 问题一:磁芯容易破裂。
    - 解决办法:安装时要轻柔操作,避免过大的机械应力。
    - 问题二:磁芯工作温度过高。
    - 解决办法:选择适合的应用场景,确保在规定的温度范围内使用。

    总结和推荐


    总体而言,TDK Electronics AG的RM 14系列磁芯是一款高性能的电子元件,特别适用于高功率应用场合。其优秀的磁性能和高可靠性使得它成为电源转换器、电机驱动器和滤波器的理想选择。尽管成本相对较高,但考虑到其卓越的性能和广泛的应用范围,强烈推荐在相关领域使用此产品。

B65888N1010D001参数

参数
长*宽*高 16.8mm(宽度)*28.8mm(高度)
安装方式 垂直安装
零件状态 在售
包装方式 盒装

B65888N1010D001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65888N1010D001数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B65888N1010D001 B65888N1010D001数据手册

B65888N1010D001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7255 ¥ 23.0305
10+ $ 1.7647 ¥ 14.9119
60+ $ 1.2315 ¥ 10.3064
120+ $ 1.0734 ¥ 8.9827
300+ $ 1.0157 ¥ 8.5001
库存: 209
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.03
直接购买
加入购物车
