B66202A2010X000

产品分类: 磁性器件套件/配件
厂牌: TDK

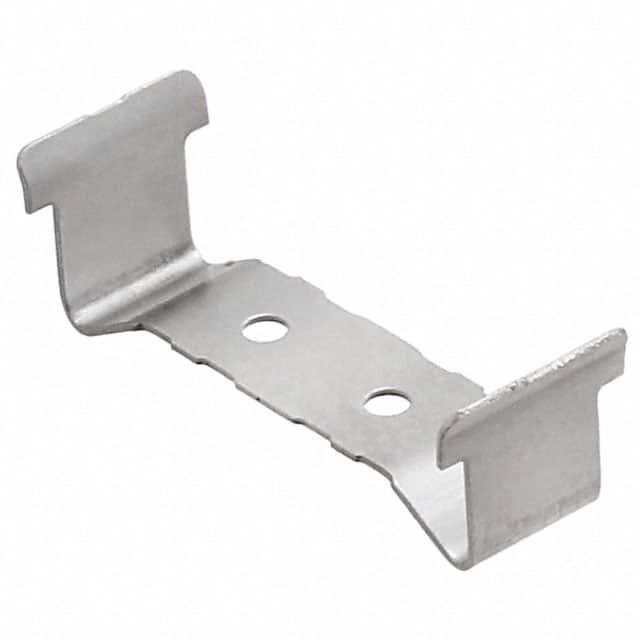

产品描述: Ferrite Accessories Yoke Stainless Steel
供应商型号: BN-B66202A2010X000
供应商: 海外现货
标准整包数: 10
TDK 磁性器件套件/配件 B66202A2010X000

B66202A2010X000概述


    产品简介


    EPCOS AG 铁氧体核心及配件
    E 13/7/4 (EF 12.6) 是一款专为微型变压器设计的铁氧体核心和配件,适用于多种高频应用。其主要功能包括用于共模扼流圈和宽带应用的高磁导率材料。该产品采用表面贴装设计(SMD),方便在现代电子电路板上集成。此外,这些铁氧体核心可广泛应用于电源滤波器、信号处理、通信设备等领域。

    技术参数


    - 基本规格:
    - 核心尺寸:12.6 mm
    - 有效磁路长度 (Σl/A):2.39 mm–1
    - 磁路长度 (le):29.6 mm
    - 有效截面面积 (Ae):12.4 mm2
    - 最小截面面积 (Amin):12.2 mm2
    - 有效磁体积 (Ve):367 mm3
    - 重量:约2克/套
    - 电感系数 (AL值):
    - N30 材料:1000 nH ±30%
    - T65 材料:1300 nH ±30%
    - T46 材料:3600 nH ±30%
    - 饱和电流:
    - N27 材料:<0.40 A (200 mT, 100 kHz, 100 °C)
    - N87 材料:<0.20 A (200 mT, 100 kHz, 100 °C)

    产品特点和优势


    E 13/7/4 (EF 12.6) 铁氧体核心 具备以下显著特点和优势:
    - 高磁导率材料:适用于共模扼流圈和宽带应用,能有效抑制电磁干扰。
    - SMD设计:方便在PCB上安装,提高生产效率。
    - 多功能性:可用于各种高频应用,如电源滤波器和信号处理。
    - 稳定性:通过严格测试和验证,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 电源滤波器: E 13/7/4 (EF 12.6) 铁氧体核心常用于电源滤波器中,以减少电磁干扰并提高电源的稳定性。
    - 通信设备: 在通信设备中,这种核心有助于改善信号质量和抗干扰能力。
    使用建议:
    - 正确的焊接温度和时间:在焊接过程中,注意控制温度和时间,避免因过热而导致的变形或损坏。
    - 避免机械应力:在组装过程中,注意不要对铁氧体核心施加过大的机械应力,以免导致破裂或损坏。

    兼容性和支持


    兼容性:
    - E 13/7/4 (EF 12.6) 核心与EPCOS品牌的相关配件具有良好的兼容性,但建议用户在与其他制造商的产品组合使用前进行测试。
    支持和服务:
    - EPCOS提供详尽的技术文档和客户支持,帮助用户更好地理解和使用这些核心和配件。若有需要,用户可以联系EPCOS的技术支持团队获取更多帮助。

    常见问题与解决方案


    常见问题:
    1. 铁氧体核心破裂
    - 解决方案: 注意组装过程中的机械应力,避免过度挤压或碰撞。
    2. 焊接问题
    - 解决方案: 确保焊锡温度和时间符合标准要求,避免高温过长时间焊接。
    3. 不正确的订购代码
    - 解决方案: 参考EPCOS官网上的订单相关文档,如发货单、订单确认和产品标签,确认订购代码的一致性。

    总结和推荐



    总结

    :
    E 13/7/4 (EF 12.6) 铁氧体核心以其高磁导率材料、稳定的性能和广泛的应用范围,在高频应用中表现出色。通过仔细选择合适的材料和正确的组装方法,能够充分发挥其效能。
    推荐:
    E 13/7/4 (EF 12.6) 是一款值得信赖的电子元件,适合用于高频应用的设计和开发项目。建议在进行具体项目时,详细阅读技术手册,并参考EPCOS提供的技术支持。

B66202A2010X000参数

参数
长*宽*高 14.2mm*5.2mm*5.2mm
安装方式 固定安装
零件状态 在售
包装方式 盒装,散装

B66202A2010X000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66202A2010X000数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B66202A2010X000 B66202A2010X000数据手册

B66202A2010X000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.1737 ¥ 10.8126
250+ $ 1.0043 ¥ 9.252
1000+ $ 0.8712 ¥ 8.0258
3450+ $ 0.7744 ¥ 7.134
库存: 7791
起订量: 80 增量: 0
交货地:
最小起订量为:50
合计: ¥ 540.63
