B66286A2000X000

产品分类: 磁性器件套件/配件
厂牌: TDK

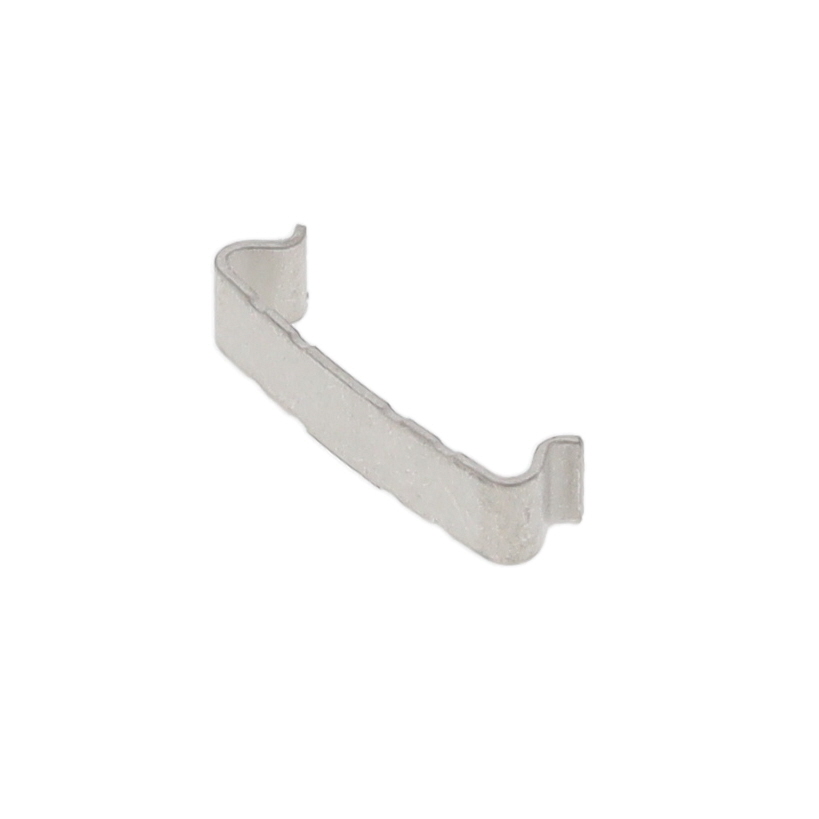

产品描述: Ferrite Accessories, Clamp
供应商型号: 871-B66286A2000X
供应商: Mouser
标准整包数: 1
TDK 磁性器件套件/配件 B66286A2000X000

B66286A2000X000概述


    产品简介


    本手册涵盖了TDK Electronics AG公司生产的磁芯及配件(带和不带夹具凹槽),系列型号包括B66285G、B66285K、B66286、B65804、B66455G、B66455K。这些磁芯和配件的设计符合IEC 63093-9标准,适用于单件交付。磁芯产品广泛应用于电力电子领域,包括电源转换、电磁干扰抑制和电磁屏蔽等领域。

    技术参数


    以下是本产品的主要技术参数:
    - 磁芯组合:ELP 22/6/16与ELP 22/6/16的组合。
    - 有效磁路长度(le):32.5 mm。
    - 有效截面积(Ae):78.3 mm²。
    - 最小截面积(Amin):77.9 mm²。
    - 体积(Ve):2540 mm³。
    - 重量:13克/组。
    - 无气隙:初始磁导率μe范围为126至232,饱和磁通密度Bs范围为640至1520 mT。
    - 气隙调整:不同的材料和气隙调整(AL值)可按要求提供。具体见第9页加工说明。

    产品特点和优势


    - 高效能磁芯设计:磁芯设计符合严格的IEC标准,确保了在各种条件下的可靠性和稳定性。
    - 宽广的工作温度范围:能够在-55°C到+125°C的温度范围内稳定工作。
    - 多种材料选择:提供了不同材料选项,以适应不同的应用需求,例如PC200、N49、N92等材料。
    - 高精度制造:磁芯具有较高的磁导率和较低的损耗,使得其在高频应用中表现优异。

    应用案例和使用建议


    - 电源转换器:磁芯可以用于高频开关电源的转换器中,实现高效的能量传输。
    - 电磁干扰抑制:通过适当的气隙设计,可以有效抑制电磁干扰,提高系统的抗干扰能力。
    - 电路保护:在电路设计中合理配置磁芯,可以提高电路的整体可靠性,避免因电流波动导致的损坏。

    兼容性和支持


    磁芯配件仅适用于TDK Electronics AG公司生产的磁芯,与第三方磁芯不兼容。用户在使用前需进行测试,以确保兼容性。对于磁芯及其配件的技术支持,用户可以联系TDK的销售和技术支持团队,获取详细的使用指导和技术文档。

    常见问题与解决方案


    - 磁芯易碎:磁芯在组装过程中需要小心处理,避免受到冲击。建议在运输和安装过程中使用防震包装。
    - 焊接问题:过长的焊接时间可能导致焊点不均匀,影响产品的电性能。焊接时建议控制温度不超过300°C,且焊接时间不要超过规定值。
    - 温度过高:在高频率和高磁通密度下运行时,磁芯可能发热严重,需采取适当的散热措施。

    总结和推荐


    综上所述,TDK Electronics AG公司的磁芯及配件产品以其高效能、宽工作温度范围和高精度制造而著称。适合用于各种高频电源转换和电磁干扰抑制的应用场景。鉴于其出色的性能和高度的专业性,我们强烈推荐此产品用于专业级电源设计和相关应用。
