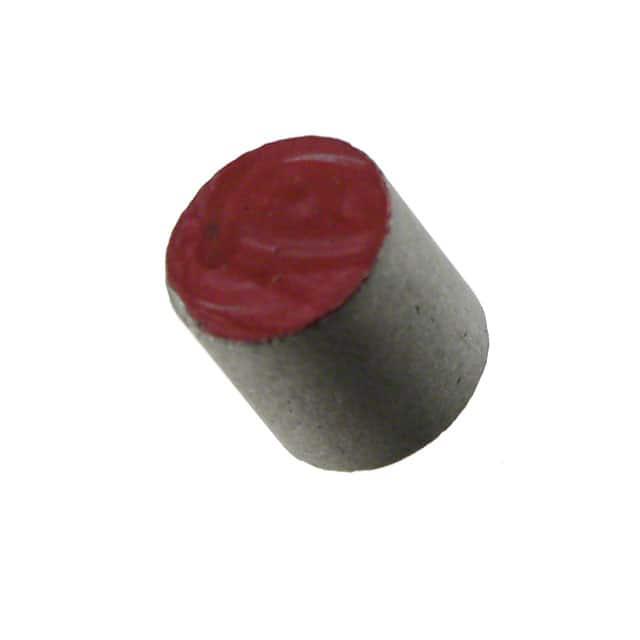

101MG7-BP

产品分类: 磁性器件套件/配件
厂牌: HONEYWELL
产品描述: Solid State Magnet for Sensor
供应商型号: 480-3345-ND
供应商: Digi-Key
标准整包数: 1
HONEYWELL 磁性器件套件/配件 101MG7-BP

101MG7-BP概述


    产品简介


    MG系列磁铁
    MG系列磁铁由霍尼韦尔传感与控制提供,是适用于霍尔效应传感器和磁阻传感器IC的多种尺寸和强度的条形磁铁。这些磁铁设计用于无极或全极磁场传感器应用,广泛应用于工业和医疗设备等多种领域。

    技术参数


    | 产品型号 | 物理材料 | 操作温度范围 | 磁场强度(高斯) |
    | :: | :: | :: | :: |
    | 101MG2L1 | 铝镍钴VI (Alnico VI) | -40 °C至250 °C | 730 (0.01 in), 550 (0.03 in), 410 (0.05 in), 205 (0.10 in), 115 (0.15 in), 75 (0.20 in) |
    | 101MG3 | 铝镍钴V (Alnico V) | -40 °C至300 °C | 1460 (0.01 in), 1320 (0.03 in), 1170 (0.05 in), 810 (0.10 in), 575 (0.15 in), 420 (0.20 in) |
    | 101MG7 | 钐钴合金 (Rare Earth) | -40 °C至250 °C | 1050 (0.01 in), 900 (0.03 in), 755 (0.05 in), 470 (0.10 in), 295 (0.15 in), 195 (0.20 in) |
    | 103MG5 | 钐钴合金 | -40 °C至200 °C | 1110 (0.01 in), 630 (0.03 in), 365 (0.05 in), 120 (0.10 in), 55 (0.15 in), 25 (0.20 in) |

    产品特点和优势


    MG系列磁铁具有以下独特的优势:
    - 物理强度高:不同类型的磁材料,如铝镍钴和钐钴合金,提供了优秀的机械强度。
    - 温度稳定性好:在极端环境下表现出良好的稳定性和可靠性,如在低至-40°C和高达300°C的温度范围内仍能正常工作。
    - 广泛的磁场选择:提供不同磁场强度的选择,适合各种应用需求。

    应用案例和使用建议


    应用案例:
    1. 家电和工业容器的门或盖检测:通过嵌入磁铁来检测门或盖的开关状态。
    2. 健身及工业设备的速度和转速测量:通过磁铁触发霍尔效应传感器,测量设备的转速。
    3. 医疗设备的定位:通过磁铁确定医院病床和其他医疗设备的位置。
    使用建议:
    - 确保磁铁的磁场强度足够强,能够触发传感器的动作点。
    - 在设计中考虑磁铁的工作距离,确保传感器能够可靠地检测到磁场。

    兼容性和支持


    MG系列磁铁与其他霍尔效应传感器和磁阻传感器IC高度兼容。霍尼韦尔提供详细的技术文档和支持服务,帮助用户更好地理解和使用这些磁铁。

    常见问题与解决方案


    问题1:如何选择合适的磁铁?
    - 解决方案:参考磁铁的技术参数和操作温度范围,根据具体应用需求选择适合的磁铁型号。
    问题2:如何安装磁铁?
    - 解决方案:对于带有螺纹轴的磁铁,可以方便地通过螺丝固定在安装位置上。

    总结和推荐


    MG系列磁铁在工业和医疗设备应用中表现出色,具有高物理强度和温度稳定性,适用于各种苛刻环境。无论是选择合适的磁铁还是正确安装,霍尼韦尔都提供了充分的支持和详细的指导文档。因此,我们强烈推荐使用MG系列磁铁以满足各种复杂的应用需求。

101MG7-BP参数

参数
长*宽*高 6.35mm(长度)*6.3mm(高度)
零件状态 新设计不推荐
包装方式 散装

101MG7-BP厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

101MG7-BP数据手册

厂牌 PDF简要描述 下载
HONEYWELL 磁性器件套件/配件 HONEYWELL 101MG7-BP 101MG7-BP数据手册

101MG7-BP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.3812 ¥ 120.9861
5+ $ 11.725 ¥ 104.9919
10+ $ 11.2923 ¥ 101.1178
25+ $ 10.7765 ¥ 96.4987
50+ $ 10.6174 ¥ 95.0738
库存: 3315
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 120.98
