WT505090-10K2-A11-G

产品分类: 无线充电线圈
厂牌: TDK
产品描述: 100KHz 6.3μH 60mΩ 通孔安装 3.8mm(高度)
供应商型号: 1244523
供应商: 海外现货
标准整包数: 1

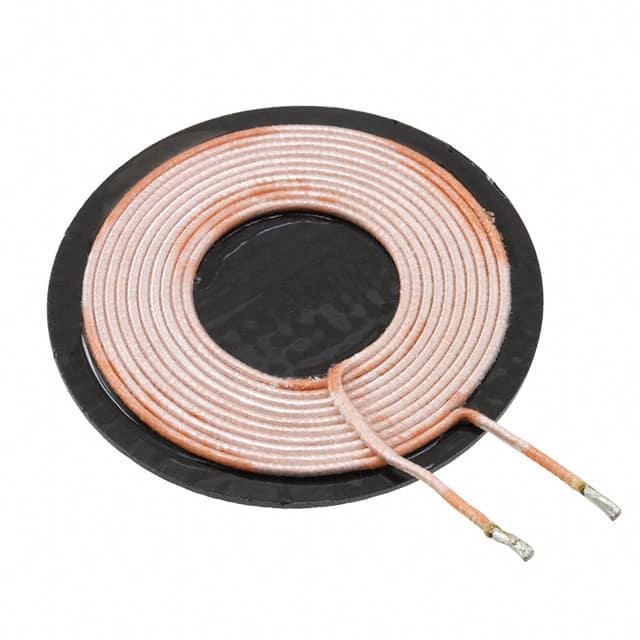

TDK 无线充电线圈 WT505090-10K2-A11-G

WT505090-10K2-A11-G概述

    Wireless Power Transfer Tx (Transmitting) Coil Units (WPC Compliant)

    产品简介


    无线充电传输(Wireless Power Transfer, WPT)是一种无需物理接触即可为电子设备供电的技术。本文档介绍了型号为WT505090-10K2-A11-G的WPT传输线圈单元,符合无线充电联盟(WPC)低功耗(5W)规范。这些线圈单元广泛应用于各种电池充电器,尤其适用于需符合WPC标准的产品。

    技术参数


    - 输入电压: 5 V
    - 电感值: 6.3 µH(100kHz, 1Vrms)
    - 直流电阻: ≤ 0.06 Ω
    - 厚度: 2.08 mm
    - 直径:
    - 线圈外径:ø43 mm
    - 磁铁直径:ø43.0 ± 1.0 mm
    - 钢板尺寸:ø50.0 ± 1.0 mm
    - 厚度:8.0 ± 1.0 mm
    这些参数确保了WT505090-10K2-A11-G能够高效稳定地传输电力,满足各类应用需求。

    产品特点和优势


    - WPC认证: WT505090-10K2-A11-G获得了WPC的认证,证明其符合国际通用的无线充电标准。
    - 耐用设计: 采用了薄型柔性磁片,使得结构更加坚固耐用。
    - 卓越性能: 经过严格的测试验证,能够在各种环境下保持良好的性能表现。
    - 环保材料: 符合RoHS指令,无卤素,更加环保。

    应用案例和使用建议


    - 应用案例: 广泛用于各种类型的电池充电器,如手机充电器、可穿戴设备充电器等。
    - 使用建议: 在安装时应注意散热设计,避免因自发热导致温度过高。同时,避免金属异物接触线圈表面,以免引发危险。

    兼容性和支持


    - 兼容性: WT505090-10K2-A11-G与多种标准无线充电设备兼容。
    - 技术支持: TDK公司提供全面的技术支持和服务,可通过表格中提供的联系方式进行咨询。

    常见问题与解决方案


    - Q: 如何避免自发热?
    - A: 设计合理的散热系统,并确保适当的通风。

    - Q: 如何防止金属异物接触线圈?
    - A: 在设计和制造过程中加入防护措施,确保线圈不暴露在外。

    总结和推荐


    WT505090-10K2-A11-G是一款高效稳定的无线充电传输线圈单元,符合WPC标准,具有良好的兼容性和环保特性。其卓越的性能和坚固的设计使其成为各类电池充电器的理想选择。我们强烈推荐此产品给需要高性能无线充电解决方案的应用场景。

WT505090-10K2-A11-G参数

参数
测试频率 100KHz
电感值 6.3μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 60mΩ
额定电流 -
Q值 -
长*宽*高 3.8mm(高度)
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 托盘

WT505090-10K2-A11-G厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

WT505090-10K2-A11-G数据手册

厂牌 PDF简要描述 下载
TDK 无线充电线圈 TDK WT505090-10K2-A11-G WT505090-10K2-A11-G数据手册

WT505090-10K2-A11-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
