WR121210-27M8-ID

产品分类: 无线充电线圈
厂牌: TDK
产品描述: 100KHz 8.32μH 950mΩ ±5% 通孔安装 300μm(高度)
供应商型号: 2790525
供应商: 海外现货
标准整包数: 1
TDK 无线充电线圈 WR121210-27M8-ID

WR121210-27M8-ID概述

    # 无线充电接收线圈单元 WR121210-27M8-ID 技术手册解析

    1. 产品简介


    基本信息

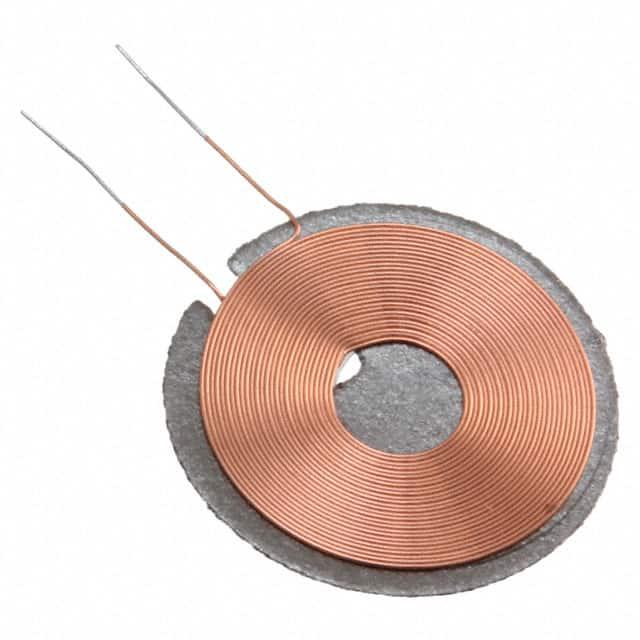

    WR121210-27M8-ID 是一种用于无线充电的小型接收线圈单元。这款接收线圈可以广泛应用于智能手机、手持移动终端、数码相机(DSC)及可穿戴产品等电子设备中。其独特的设计使其能够在多种应用场景下提供高效的电力传输。
    主要功能
    - 无线电力传输:接收来自无线发射端的电能,转换为可用电源。
    - 灵活的设计:采用柔性片材结构,可根据不同设计需求进行定制。
    - 无卤素材料:符合环保要求,适合现代电子产品生产标准。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 直径(mm) | ø12 |
    | 最大厚度(mm) | 0.34 |
    | 感应量(100kHz,1Vrms) | 8.32 µH |
    | 电阻(100kHz,1Vrms) | 0.98 Ω |

    3. 产品特点和优势


    - 自定义设计:能够根据客户需求进行灵活调整,满足各种设计要求。
    - 环保材料:无卤素,符合RoHS标准,确保长期安全使用。
    - 高效传输:即使在金属物体附近也能保持稳定且高效的电能传输。

    4. 应用案例和使用建议


    应用案例
    - 智能手机和平板电脑的无线充电底座。
    - 可穿戴设备(如智能手表、健康监测手环)的集成式充电模块。
    - 手机附件(如蓝牙耳机、便携音箱)的独立充电装置。
    使用建议
    - 在组装时,务必确保线圈周围无任何金属部件,以防因磁场干扰导致局部过热。
    - 设计产品时需考虑良好的散热措施,特别是在长时间工作状态下。
    - 为避免潜在的安全风险,在实际使用中应遵守交付规范的所有要求。

    5. 兼容性和支持


    - 兼容性:此接收线圈适用于多种型号的发射端线圈(如WT151512-22F2-ID、WT202012-15F2-ID),请根据具体应用选择合适的型号。
    - 支持服务:制造商提供详细的文档和支持,包括技术咨询和技术支持,帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    1. 问题:在充电过程中发现手机温度升高。
    解决方案:检查是否有金属物品靠近线圈,移除后温度应恢复正常。
    2. 问题:充电速度慢于预期。
    解决方案:确认是否为适配器输出电流不足所致;若有必要更换更高功率的适配器。
    3. 问题:无法正常充电。
    解决方案:首先检查电池电量是否过低,然后再排查是否正确安装了线圈,以及发射端是否工作正常。

    7. 总结和推荐


    WR121210-27M8-ID 无线充电接收线圈以其小巧轻便、设计灵活的特点,成为了众多电子设备的理想选择。其在智能手机、可穿戴设备等领域的广泛应用证明了其可靠性和效率。尽管存在一定的使用限制(如不适合作为航天航空、医疗等高安全等级领域的产品),但其优秀的性价比和广泛的适用性使其成为市场上极具竞争力的产品之一。因此,对于大多数日常消费类电子产品而言,推荐使用这款无线充电接收线圈以提升用户体验。

WR121210-27M8-ID参数

参数
容差 ±5%
直流电阻(DCR) 950mΩ
额定电流 -
Q值 -
测试频率 100KHz
电感值 8.32μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 300μm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
