首页  >  产品百科  >  B65685A2000X000

B65685A2000X000

产品分类: 磁性器件套件/配件
厂牌: TDK

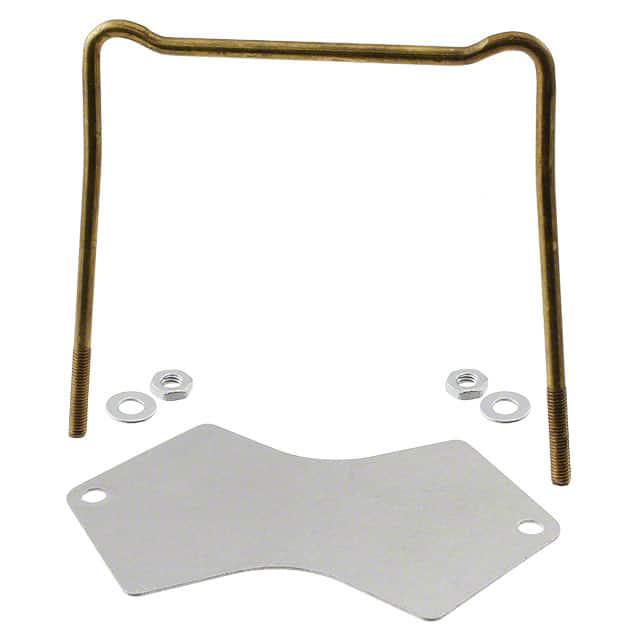

产品描述: 爱普科斯 安装装配套件, 变压器配件, 铝制, 使用于功率变压器
供应商型号: MCN-B65685A2000X000
供应商: 海外现货
标准整包数: 20
TDK 磁性器件套件/配件 B65685A2000X000

B65685A2000X000概述

    # PM 62/49 铁氧体及其配件技术手册

    1. 产品简介


    PM 62/49 是由 TDK Electronics 生产的一款高性能铁氧体磁芯及配件,广泛应用于功率变压器和储能电感中。该产品系列包括核心材料 N27 和 N87,分别适用于不同的频率范围和性能需求。此款铁氧体材料以其优异的初始磁导率(μi)和稳定的磁性能在电力电子行业受到广泛应用。该产品不仅具有出色的磁化特性,还具备良好的机械强度,特别适合需要高可靠性的工业和消费类电子产品。
    主要应用领域包括:
    - 功率变压器设计
    - 能量存储电感器
    - 滤波器及高频电路设计

    2. 技术参数


    以下是 PM 62/49 铁氧体及其相关配件的主要技术规格:
    | 参数 | 值 |

    | 杂散磁路长度 (Le) | 109 mm |
    | 有效横截面积 (Ae) | 570 mm² |
    | 最小横截面积 (Amin) | 470 mm² |
    | 空隙体积 (Ve) | 62000 mm³ |
    | 质量 (Approx. weight) | 280 g/套 |
    | AL值 | N27: 315 ±3% nH, 630 ±3% nH |
    N87: 11000 ±30% nH |
    | 工作温度范围 | -40°C 至 +155°C |
    特殊特性
    - 低频时的有效磁导率 (μe) 可达 1550。
    - 高温下保持稳定的磁性能。
    - 具备良好的机械稳定性,适合高强度操作环境。

    3. 产品特点和优势


    PM 62/49 铁氧体及配件提供了以下显著优势:
    1. 高效能磁芯设计:通过优化磁路设计和材料选择,确保高效率的能量转换。
    2. 耐高温性能:最高工作温度可达 155°C,满足苛刻的工作环境需求。
    3. 灵活的定制选项:提供多种 AL 值和气隙配置,以满足不同客户的具体要求。
    4. 高可靠性:经过严格的质量控制流程,确保产品在长期使用中的稳定性和可靠性。

    4. 应用案例和使用建议


    应用案例
    - 电源模块设计:PM 62/49 铁氧体广泛用于开关电源的设计中,因其能够有效减少 EMI 干扰并提高效率。
    - 滤波器设计:作为储能电感器的核心部件,PM 62/49 在滤波器中起到了关键作用,有效滤除不必要的高频噪声。
    使用建议
    - 在高频率应用中,建议选择较高的 AL 值以优化性能。
    - 确保铁氧体周围的散热条件良好,特别是在高功率运行时。
    - 安装过程中需注意避免过大的机械应力,以防损坏铁氧体的机械结构。

    5. 兼容性和支持


    TDK Electronics 提供全面的支持服务,包括技术文档、样品供应和售后服务。PM 62/49 铁氧体配件与 TDK 的其他核心产品高度兼容,可轻松集成到现有系统中。此外,厂商还提供了详细的加工指南和技术支持,帮助客户快速部署和调试。

    6. 常见问题与解决方案


    常见问题
    1. 铁氧体表面出现裂纹:可能是因为安装过程中施加了过大的机械应力。
    2. 焊接后无法正常工作:可能是由于焊接时间过长导致焊接点失效。
    解决方案
    1. 在安装过程中,确保使用合适的工具和操作方法,避免对铁氧体施加过大压力。
    2. 控制焊接时间和温度,严格按照工艺要求执行,避免长时间高温焊接。

    7. 总结和推荐


    PM 62/49 铁氧体及配件以其卓越的磁性能、高可靠性和广泛的适用性,成为电力电子领域的理想选择。无论是电源模块还是滤波器设计,这款产品都能提供出色的表现。我们强烈推荐此产品用于需要高性能磁性元件的应用场合。
    通过 TDK Electronics 提供的技术支持和完善的售后保障,用户可以放心选用此产品。总之,PM 62/49 铁氧体是值得信赖的产品,特别适合需要高效率和高可靠性的应用场景。

B65685A2000X000参数

参数
长*宽*高 67.8mm*59.1mm*27.5mm
零件状态 在售
包装方式 盒装

B65685A2000X000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65685A2000X000数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B65685A2000X000 B65685A2000X000数据手册

B65685A2000X000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.454
库存: 1920
起订量: 20 增量: 20
交货地:
最小起订量为:1
合计: $ 5.45
