EAHP.125.01.0100D

产品分类: 其他射频器件
厂牌: TAOGLAS
产品描述:
供应商型号: 4468719
供应商: 海外现货
标准整包数: 1
TAOGLAS 其他射频器件 EAHP.125.01.0100D

EAHP.125.01.0100D概述

    # 高质量技术手册:All-band GNSS Embedded Quad Helix Antenna

    1. 产品简介


    基本信息

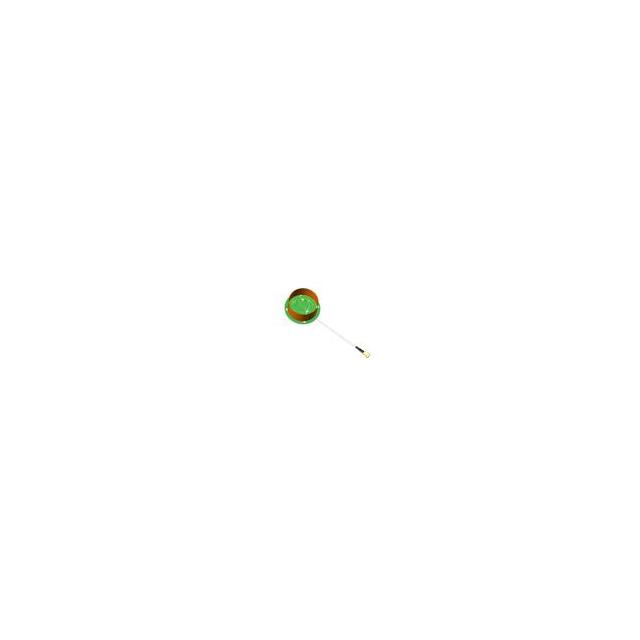

    TAOGLAS的EAHP.125是一种嵌入式全频段四螺旋天线(Quadrifilar Helix Antenna),专为全球导航卫星系统(GNSS)设计。它覆盖了完整的GNSS L1/L2/L5/L6频段,同时支持L-Band(1540-1555MHz)以提供校正服务。这一天线旨在简化多频段GNSS系统的设计,并广泛应用于无人机、机器人、交通运输、航空航天及测绘等领域。
    主要功能
    - 支持多种GNSS频段:包括GPS L1/L2/L5,Galileo L1/E5/E5a/E5b,GLONASS G1/G2/G3,以及中国北斗B1/B2a/B2b。
    - L-Band覆盖1540-1555MHz。
    - 输入电压范围:2.0V - 5.5V。
    - 尺寸小巧:直径60mm,高度31.52mm。
    - 使用轻质FR4材料,重量轻。
    - 配备100mm长的RG-174电缆和SMA(M)连接器。
    - 罗马标准RoHS和REACH合规。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压 | 2.0 - 5.5V |
    | 工作频率 | GPS L1: 1575.42 MHz |
    GPS L2: 1227.6 MHz |
    GPS L5: 1176.45 MHz |
    GLONASS G1: 1602 MHz |
    GLONASS G2: 1248 MHz |
    GLONASS G3: 1207 MHz |
    Galileo E1: 1575.24 MHz |
    Galileo E5a: 1176.45 MHz |
    Galileo E5b: 1201.5 MHz |
    Galileo E6: 1278.75 MHz |
    BeiDou B1C: 1575.42 MHz |
    BeiDou B1I: 1561 MHz |
    BeiDou B2a: 1176.45 MHz |
    BeiDou B2b: 1207.14 MHz |
    BeiDou B3: 1268.52 MHz |
    L-Band: 1542 MHz |
    QZSS L1: 1575.42 MHz |
    QZSS L2C: 1227.6 MHz |
    QZSS L5: 1176.45 MHz |
    QZSS L6: 1278.75 MHz |
    IRNSS L5: 1176.45 MHz |
    SBAS L1/E1/B1: 1575.42 MHz |
    SBAS L5/B2a/E5a: 1176.45 MHz|
    SBAS G1: 1602 MHz |
    SBAS G2: 1248 MHz |
    SBAS G3: 1207 MHz |
    | 效率 | 35.7% - 58.11% |
    | 增益 | -0.08 dBic - 1.74 dBic |
    | 轴比 | 0.64 dB - 2.15 dB |
    | 极化方式 | 右旋圆极化 |
    | 物理尺寸 | 直径Ø60mm 31.52mm |
    | 重量 | 待确认 |
    | 材料 | FR4 |
    | 电缆 | RG-174 |
    | 连接器 | SMA(M) |
    | 操作温度 | -40°C - +85°C |
    | 存储温度 | -40°C - +85°C |

    3. 产品特点和优势


    独特功能
    - 支持所有主流GNSS频段,确保全球定位精度。
    - 内置双级主动电路,免去了外部复杂电路设计,显著节省开发时间。
    - 极度紧凑且重量轻,适合对空间和重量敏感的应用如无人机、机器人等。
    - 右旋圆极化(RHCP)可减少左旋圆极化反射对信号的干扰。
    市场竞争力
    - 高效的多功能覆盖范围,降低了用户在不同频段间切换的需求。
    - 集成度高,便于集成到各种设备中,提高了灵活性和适应性。
    - 轻量化的构造满足现代电子产品对重量限制的需求,从而提升设备性能和用户体验。

    4. 应用案例和使用建议


    典型应用场景
    - 无人机与无人机操作。
    - 自动化和机器人。
    - 交通运输。
    - 航空航天。
    - 测绘。
    使用建议
    - 在安装时需严格按照指南使用附带的粘合垫固定天线,防止移动导致损坏。
    - 根据具体需求定制电缆和连接器,建议联系Taoglas技术支持团队获取详细信息。

    5. 兼容性和支持


    兼容性
    - 适用于多种电子设备和平台,尤其是需要高精度定位的场合。
    - 与其他GNSS模块和系统兼容,便于系统集成。
    支持与维护
    - 用户可通过联系Taoglas的技术支持团队获取更多详细信息和支持。
    - 如有安装或其他问题,也请咨询技术支持团队,确保最佳性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线未正常工作 | 检查电源电压是否在2.0V - 5.5V之间;检查连接器是否松动。 |
    | 信号弱 | 检查天线是否正确安装并紧固;确保无金属遮挡。 |
    | 安装后效果不佳 | 检查天线是否安装在远离金属物体的位置。 |
    | 自定义电缆与连接器 | 联系Taoglas技术支持团队进行定制。 |

    7. 总结和推荐


    产品评价
    - 产品具有广泛的频段覆盖能力,支持多种GNSS系统,确保了定位的精确性和可靠性。
    - 集成了双级主动电路,大大减少了用户的开发时间和成本。
    - 体积小巧,重量轻,适合在空间和重量受限的应用环境中使用。
    推荐使用
    鉴于其高效能、宽频段覆盖以及易于集成的特点,强烈推荐EAHP.125用于需要高精度定位的各种应用场景,特别是在无人机、机器人和自动驾驶等领域。

EAHP.125.01.0100D参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
包装方式 袋装

EAHP.125.01.0100D厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

EAHP.125.01.0100D数据手册

厂牌 PDF简要描述 下载
TAOGLAS 其他射频器件 TAOGLAS EAHP.125.01.0100D EAHP.125.01.0100D数据手册
