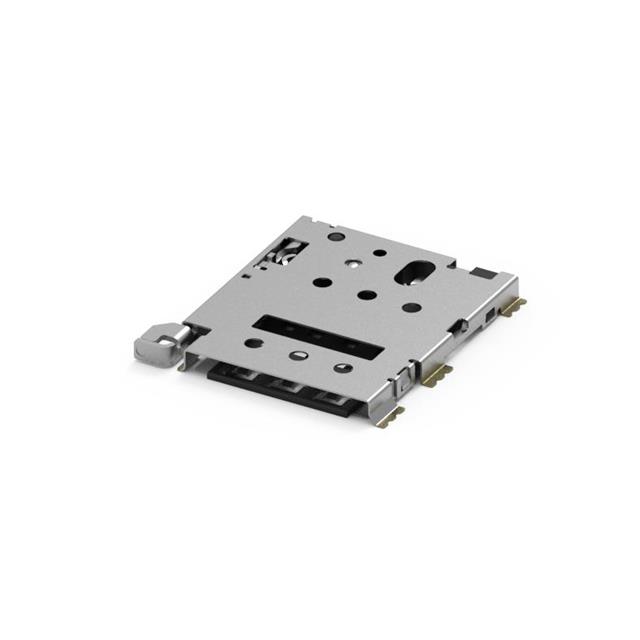

115S-ACA0

厂牌: ATTEND TECHNOLOG/台湾立威科技
产品描述: Connector 8pin 正常,标准-顶部 1.35mm NANO SIM 标准安装,贴片安装,顶部安装
供应商型号: ZT-115S-ACA0
供应商: 海外现货
标准整包数: 1
ATTEND TECHNOLOG/台湾立威科技 存储器连接器 - PC 卡插槽 115S-ACA0

115S-ACA0概述

    # 产品技术手册:Nano SIM 卡座及卡托

    产品简介


    Nano SIM 卡座及卡托(以下简称“产品”)是专为移动设备设计的高可靠性电子元器件,提供可靠的SIM卡插拔功能。这些组件主要应用于智能手机、平板电脑、智能穿戴设备以及其他需要SIM卡槽的应用场合。本手册提供了产品系列的详细技术规范、性能参数及其应用场景,旨在帮助用户更好地理解和应用这些产品。

    技术参数


    产品型号
    - 115S-ACA0: Nano SIM 卡座
    - 115S-ACA1: Nano SIM 卡托,PA46材料,白色,卷装
    - 115S-ACA2: Nano SIM 卡托,SUS316材料,自然色,18.10mm,卷装
    - 115S-ACA3: Nano SIM 卡托,SUS316材料,自然色,16.31mm,卷装
    电气特性
    - 低电平接触电阻(接触与开关):
    - 接触电阻:最大50mΩ,变动值小于30mΩ
    - 开关电阻:最大200mΩ
    - 测试方法:EIA-364-23,施加闭路电流100mA,开路电压20mV
    - 绝缘电阻(初始/最终):
    - 初始:最小1000MΩ
    - 最终:最小500MΩ
    - 测试方法:EIA-364-21,施加200VDC
    - 介电强度测试:
    - 按照EIA-364-20标准,在海平面条件下施加500VAC 1分钟,漏电流小于1mA
    机械特性
    - 托盘插入力:
    - 最大20N(25mm/分钟)

    - 托盘提取力:
    - 最小4N(手动提取),最小3N(4400次循环)
    - 接触正常力:
    - 每个针脚最小40gf,与住房表面间隙0.10mm,速度25±3mm/分钟
    环境特性
    - 工作温度范围:
    - 60±2°C
    - 工作湿度:95%RH
    - 持续时间:240小时
    - 热冲击测试:
    - 在-40±3°C和+85±3°C之间进行32次循环
    - 盐雾腐蚀测试:
    - 按照MIL-STD-202方法,无机械损伤,接触处无有害腐蚀

    产品特点和优势


    - 高可靠性:
    - 通过多次循环测试,确保长期稳定运行。
    - 卓越的耐久性:
    - 能够承受大量插入和拔出操作,适合频繁使用的设备。
    - 抗环境干扰:
    - 在极端温度和湿度环境下仍能保持良好的电气性能。
    - 符合RoHS要求:
    - 所有材料均符合RoHS环保标准,确保无有害物质。

    应用案例和使用建议


    应用案例
    - 智能手机: 适用于各种主流品牌的智能手机,如iPhone、华为等。
    - 平板电脑: 如iPad、三星Galaxy Tab等。
    - 可穿戴设备: 智能手表等设备。
    使用建议
    - 在插拔SIM卡时,应避免过度用力,以免损坏卡托或卡座。
    - 定期检查卡托和卡座是否有灰尘或其他异物,必要时进行清洁。
    - 长期不使用设备时,应将SIM卡取出并妥善保存,防止卡托因长时间受力而变形。

    兼容性和支持


    - 兼容性:
    - 与主流的Nano SIM卡完全兼容。
    - 支持和服务:
    - 提供详细的安装指导和技术支持,保证用户能够快速、准确地完成安装过程。

    常见问题与解决方案


    问题1: SIM卡无法正确读取
    - 解决方案:
    - 检查SIM卡是否正确安装且未受到物理损伤。
    - 确保SIM卡与卡座金属触点紧密接触。
    问题2: 插入或拔出SIM卡时阻力过大
    - 解决方案:
    - 清洁卡托和卡座内部的金属触点,确保无灰尘或污垢。
    - 检查是否有异物卡在卡托内。

    总结和推荐


    综上所述,这款Nano SIM 卡座及卡托具有高可靠性、卓越的耐久性和优秀的环境适应性,是手机和其他智能设备的理想选择。无论是对于OEM厂商还是终端用户,它都是值得信赖的产品。因此,我们强烈推荐在设备设计和生产过程中选用这款产品。

115S-ACA0参数

参数
卡类型 NANO SIM
安装特性 正常,标准-顶部
板上高度 1.35mm
针脚数 8pin
类型 Connector
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 卷带包装

115S-ACA0数据手册

厂牌 PDF简要描述 下载
ATTEND TECHNOLOG/台湾立威科技 存储器连接器 - PC 卡插槽 ATTEND TECHNOLOG/台湾立威科技 115S-ACA0 115S-ACA0数据手册

115S-ACA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
