NRPN062PAEN-RC

产品描述: 12pin 2mm 2 2mm Header,Push-Pull 2A 金 黑色 通孔安装
供应商型号: S5801-06-ND
供应商: Digi-Key
标准整包数: 1

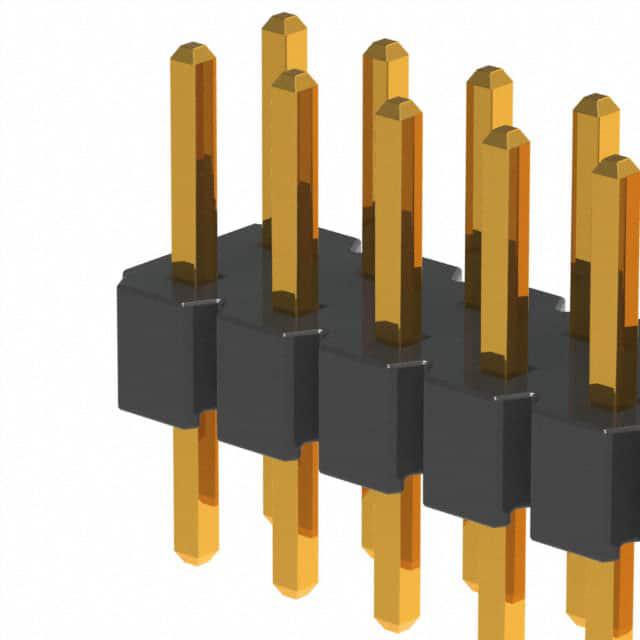

SULLINS CONNECTOR SOLUTIONS 矩形连接器 - 针座 - 公插针 NRPN062PAEN-RC

NRPN062PAEN-RC概述


    产品简介


    本文介绍的是一款名为NRPNxx2PAEN-RC的电子元器件,主要用于连接器领域。它采用2mm间距设计,拥有两行引脚布局,适用于各种高密度连接需求的应用场合。本产品通过了Pb-free和RoHS标准认证,确保在环保方面的合规性。

    技术参数


    - 尺寸规格:
    - 高度:3.60mm ± 0.20mm(更新自4.00mm)
    - 宽度:2.00mm ± 0.05mm
    - 长度:3.60mm ± 0.20mm
    - 其他尺寸:见具体编号规则
    - 材料:
    - 绝缘材料:具体参见产品编号规则
    - 接触材料:黄铜
    - 接触镀层:整体镀金闪光
    - 电气特性:
    - 电流承载能力:2安培
    - 电压耐受能力:150V AC/DC
    - 绝缘电阻:最小5000兆欧姆
    - 接触电阻:最大20毫欧姆
    - 耐电压能力:500V AC
    - 工作环境:
    - 操作温度范围:-40°C 至 +105°C
    - 工艺温度限制:仅限波峰焊接/手工焊接

    产品特点和优势


    1. 高度集成化:2mm间距和双行布局的设计使其非常适合于空间受限的应用场合。
    2. 高性能:卓越的电流和电压承载能力使其能够在苛刻环境下稳定运行。
    3. 环保材料:符合RoHS标准的材料确保产品的安全性和环保性。
    4. 优异的绝缘性能:超过5000兆欧姆的绝缘电阻使产品能够有效隔离电路。
    5. 良好的接触稳定性:最大20毫欧姆的接触电阻保证了低阻抗连接,提升了系统可靠性。

    应用案例和使用建议


    - 应用案例:此连接器适用于各种需要高密度连接的应用场合,如工业控制设备、通信系统、医疗仪器等。
    - 使用建议:
    1. 确保焊接温度不超过工艺限制,建议采用波峰焊接或手工焊接。
    2. 选择合适的PCB布局,确保引脚间距不超过最大值:20个引脚时0.20mm,21-30个引脚时0.30mm,31-40个引脚时0.40mm。
    3. 注意连接器的高度变化,3.60mm的高度比之前的4.00mm有所降低。

    兼容性和支持


    - 兼容性:与相同系列的产品具有良好的互换性,可以轻松与其他标准组件组合使用。
    - 支持:生产商提供了详尽的技术支持文档,并提供相应的维修和更换服务。

    常见问题与解决方案


    1. 问题:如何确定正确的焊接温度?
    - 解决方案:参考手册中的工艺温度限制,建议使用波峰焊接或手工焊接,温度不超过指定值。

    2. 问题:如何选择合适的PCB布局?
    - 解决方案:根据引脚数量选择适当的布局规则,避免引脚间距超过最大值。
    3. 问题:如何确认接触电阻?
    - 解决方案:检查产品说明书中的接触电阻参数,确保不超过最大值20毫欧姆。

    总结和推荐


    NRPNxx2PAEN-RC连接器凭借其卓越的电气性能、环保材料和紧凑设计,成为各种高密度连接需求的理想选择。该产品适用于广泛的工业应用,具备出色的可靠性和稳定性。综上所述,我们强烈推荐NRPNxx2PAEN-RC连接器用于需要高性能和环保的项目。

NRPN062PAEN-RC参数

参数
针脚数 12pin
间距-配接 2mm
排数 2
排距 2mm
触头镀层 - 配接
额定电流 2A
防护等级 -
触头镀层厚度 - 配接 -
类型 Header,Push-Pull
颜色 黑色
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NRPN062PAEN-RC厂商介绍

Sullins Connector Solutions是一家全球领先的电子连接器和互连解决方案供应商,专注于为各种行业提供高质量的产品和服务。公司主营产品包括但不限于:

1. 高速互连产品:适用于数据传输和高速通信领域,如服务器、数据中心和高速网络设备。
2. 电源和信号互连产品:为电源管理和信号传输提供解决方案,广泛应用于工业自动化、医疗设备和汽车电子。
3. 定制互连解决方案:根据客户需求,提供定制化的连接器和互连系统,满足特定应用需求。

Sullins Connector Solutions的优势在于:

- 技术创新:持续投入研发,以确保产品在技术性能上保持领先。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供卓越的客户服务,包括技术支持和快速响应客户需求。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便捷性。

Sullins Connector Solutions以其卓越的产品和解决方案,服务于全球客户,助力电子行业的发展。

NRPN062PAEN-RC数据手册

厂牌 PDF简要描述 下载
SULLINS CONNECTOR SOLUTIONS 矩形连接器 - 针座 - 公插针 SULLINS CONNECTOR SOLUTIONS NRPN062PAEN-RC NRPN062PAEN-RC数据手册
