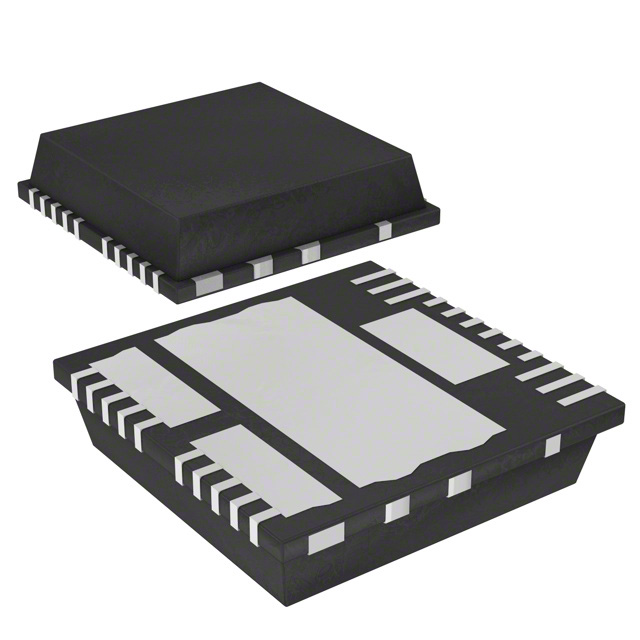

VND5004BTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 QFN 贴片安装,黏合安装
供应商型号: Q-VND5004BTR-E
供应商: 期货订购
标准整包数: 1500
STMICROELECTRONICS 其他驱动器 VND5004BTR-E

VND5004BTR-E概述


    产品简介


    VND5004B-E 和 VND5004BSP30-E 是意法半导体(STMicroelectronics)利用VIPower 技术开发的一款双通道高侧驱动器,专为车载应用设计。该产品支持模拟电流检测,能够在 4.5 至 28V 的电压范围内正常工作,最大输出导通电阻仅为 4mΩ。其独特的保护机制和诊断功能使其非常适合用于驱动电阻、电感和电容等不同类型的负载。
    主要功能:
    - 支持模拟电流检测并输出与负载电流成比例的电流信号;
    - 具备短路电流限制、热关断指示等功能;
    - 通过 CSDIS 引脚可禁用电流检测功能。
    应用领域:
    适用于汽车电源管理系统的各类应用场景,如座椅加热器、电动窗马达控制、雨刮器电机等。

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 最大瞬态供电电压 | VCC | 41 | V |
    | 工作电压范围 | VCC | 4.5~28 | V |
    | 最大导通电阻 | RON | 4 | mΩ |
    | 最大导通电流限制 | ILIMH | 100 | A |
    | 待机电流 | IS | 2 | µA |
    工作环境:
    - 结温范围:-40°C 至 150°C
    - 存储温度范围:-55°C 至 150°C

    产品特点和优势


    VND5004B-E 系列具有以下显著特点:
    1. 高度可靠性:符合 AEC-Q100 标准,确保产品在极端条件下的稳定运行。
    2. 低功耗设计:具备极低的待机电流(2µA),有效延长系统续航时间。
    3. 强大的保护功能:包括过压钳位、过流保护及热关断等多重保护措施,防止器件因异常状况损坏。
    4. 诊断能力:集成有比例负载电流检测功能,便于实时监控负载状态。
    5. 电磁兼容性:优化的 EMI 特性使其能够满足严格的 EMC 要求。

    应用案例和使用建议


    应用案例:
    - 电动车窗电机控制:通过精确的电流检测实现对电机的高效控制,同时减少能耗。
    - 座椅加热器驱动:利用内置的过流保护和热关断机制保障设备长期安全运行。
    使用建议:
    - 在设计电路时需注意合理的散热布局以避免长时间高负载运行导致过热现象发生。
    - 配置合适的外部电阻值来调整电流检测灵敏度。

    兼容性和支持


    该系列产品提供两种封装形式:
    - MultiPowerSO-30:适用于需要更高集成度的应用场合。
    - PQFN-12x12 Power Lead-less:适合对空间敏感的设计需求。
    STMicroelectronics 提供全面的技术文档和技术支持服务,帮助客户快速完成产品选型及调试工作。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后立即进入热关断模式 | 检查是否存在异常负载或连接不良问题;适当增加散热片面积。 |
    | 输出电流始终低于设定值 | 确认输入电压是否达到额定值,并检查负载阻抗设置是否正确。 |

    总结和推荐


    总体来看,VND5004B-E 系列凭借其优异的技术指标、完善的保护机制以及良好的兼容性,在汽车电子领域展现了极强的竞争优势。对于需要高性能高可靠性的车载应用项目而言,这款产品无疑是一个理想选择。强烈推荐给从事相关领域的工程师们。

VND5004BTR-E参数

参数
拓扑 高端
驱动数量 -
12.1mm(Max)
12.1mm(Max)
2.15mm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VND5004BTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VND5004BTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VND5004BTR-E VND5004BTR-E数据手册

VND5004BTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
