首页  >  产品百科  >  VNL5090N3TR-E

VNL5090N3TR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS

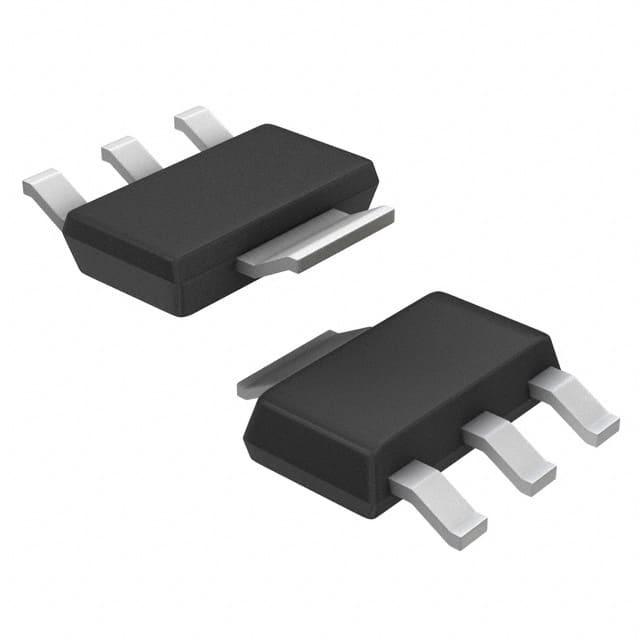

产品描述: 低端 SOT-223 贴片安装,黏合安装 6.5mm(长度)*3.5mm(宽度)
供应商型号: 10Y-VNL5090N3TR-E
供应商: 国内现货
标准整包数: 1000

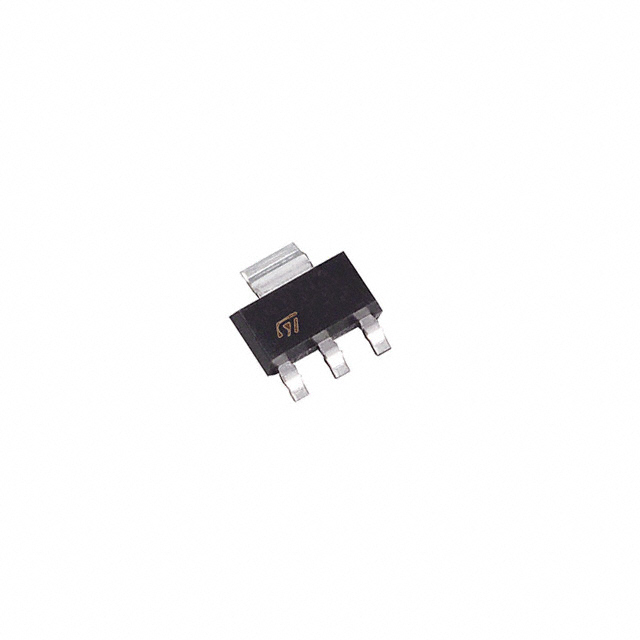

STMICROELECTRONICS 其他驱动器 VNL5090N3TR-E

VNL5090N3TR-E概述


    产品简介


    产品名称:VNL5090N3-E 和 VNL5090S5-E
    产品类型:电子元器件
    主要功能:低压侧驱动器,适用于汽车应用
    应用领域:用于驱动电阻或电感负载,如2 x R10W 或 4 x R5W 汽车信号灯

    技术参数


    - 额定电压:最高可达41V(VCLAMP)
    - 最大漏极电流:13A
    - 导通电阻:90mΩ(典型值),最大190mΩ
    - 电气特性:
    - 工作温度范围:-40°C 到 150°C
    - 静态漏电流:最小-1mA 到 最大10mA
    - 保护特性:
    - 过电压钳位
    - 热关断
    - 电流和功率限制
    - ESD保护
    - 低功耗特性:
    - 非常低的待机电流
    - 非常低的电磁敏感度

    产品特点和优势


    - 认证:通过AEC-Q100认证,符合欧洲2002/95/EC指令
    - 多功能性:内置热关断保护、过载电流限制
    - 易用性:特别设计用于2 x R10W或4 x R5W汽车信号灯
    - 保护特性:集成ESD保护,提高设备可靠性和使用寿命
    - 高集成度:采用VIPower技术,单芯片解决方案简化系统设计

    应用案例和使用建议


    应用案例:
    - 汽车信号灯:用于控制车辆转向灯、刹车灯等信号灯,确保高可靠性。
    - 电路保护:在短路和过载情况下提供保护,保证系统的稳定运行。
    使用建议:
    - 在接线时,应考虑添加保护电阻(Rprot)来防止微控制器I/O引脚的闩锁效应。
    - 根据负载性质选择合适的封装类型,例如SOT-223或SO-8。
    - 为了降低热效应,可以在印刷电路板(PCB)上增加铜面积,以提高散热效果。

    兼容性和支持


    - 兼容性:VNL5090N3-E 和 VNL5090S5-E 均可与其他标准的微控制器接口兼容。
    - 技术支持:提供详细的电气和机械参数,以及丰富的文档支持,包括原理图和热数据。

    常见问题与解决方案


    1. 问题:设备在高温环境下出现过热保护。
    - 解决办法:增加散热片或者使用更大铜面积的PCB,以改善散热效果。
    2. 问题:设备在输入电压不稳定时频繁重启。
    - 解决办法:检查电源线路是否有波动,安装稳压器或滤波器来稳定电压。
    3. 问题:长时间过载后设备无法恢复正常工作。
    - 解决办法:检查设备的散热设计,确认是否需要改进散热方案。

    总结和推荐


    综合评估:
    - VNL5090N3-E 和 VNL5090S5-E 在汽车应用中表现出色,具有较高的可靠性和稳定性。
    - 该系列产品提供了丰富的保护功能和出色的散热性能,非常适合汽车信号灯和其他车载应用。
    推荐:
    - 强烈推荐给对产品质量和可靠性要求高的应用,特别是在汽车电子领域。
    通过以上分析可以看出,VNL5090N3-E 和 VNL5090S5-E 是一种高度可靠且性能优良的低压侧驱动器,适合于各种汽车应用。这些产品的技术参数、特性和应用案例均表明它们在市场上具有很强的竞争力。

VNL5090N3TR-E参数

参数
拓扑 低端
驱动数量 -
长*宽*高 6.5mm(长度)*3.5mm(宽度)
通用封装 SOT-223
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VNL5090N3TR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNL5090N3TR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VNL5090N3TR-E VNL5090N3TR-E数据手册

VNL5090N3TR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.9426
2000+ ¥ 2.8896
3000+ ¥ 2.8631
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2942.6
