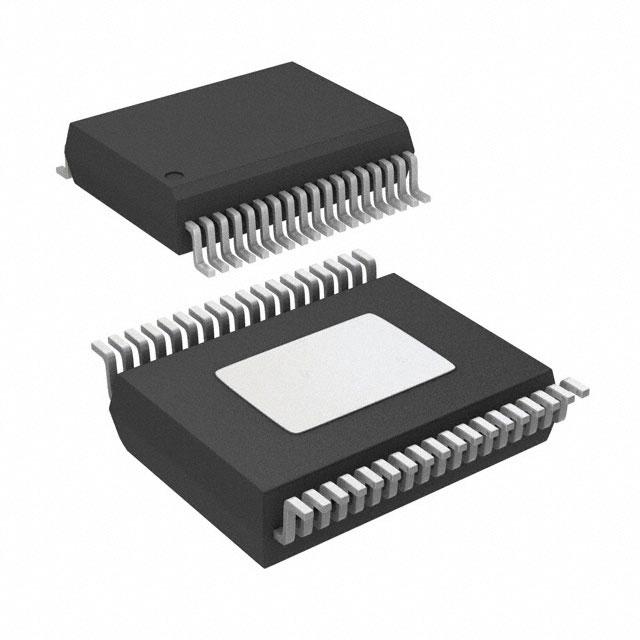

VND7012AYTR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 贴片安装,黏合安装 10.3mm(长度)*7.5mm(宽度)
供应商型号: VND7012AYTR
供应商: 云汉优选
标准整包数: 2500
STMICROELECTRONICS 其他驱动器 VND7012AYTR

VND7012AYTR概述

    # VND7012AY 双通道高边驱动器技术手册解析

    1. 产品简介


    产品类型与功能
    VND7012AY 是一款基于 ST 自主开发的 VIPower® M0-7 技术的双通道高边驱动器,专门设计用于汽车电子应用。它通过一个 3V 和 5V 的 CMOS 兼容接口来驱动 12V 汽车接地负载,提供先进的保护和诊断功能。
    应用领域
    该产品广泛应用于各种类型的汽车电阻、电感和电容负载。具体来说,它特别适用于汽车转向指示灯(高达 3 x P27W 或 SAE1156 和 2 x R5W 并联)以及汽车前照灯系统。

    2. 技术参数


    以下是 VND7012AY 的关键技术规格:
    - 最大瞬态供电电压 (VCC):41V
    - 工作电压范围 (VCC):4V 至 28V
    - 典型导通电阻 (RON):每通道 12mΩ
    - 电流限制 (ILIMH):75A(典型值)
    - 待机电流 (ISTBY):0.5µA(最大值)
    此外,VND7012AY 符合 AEC-Q100 标准,并具备以下特性:
    - 双通道智能高边驱动器
    - 多重模拟反馈功能
    - 非常低的待机功耗
    - 支持 3V 和 5V CMOS 输出兼容

    3. 产品特点和优势


    VND7012AY 的核心优势在于其高度集成的保护和诊断功能,这些功能显著提升了系统的可靠性和安全性。具体包括:
    - 多重感应诊断:能够提供精确的比例负载电流、供电电压和芯片温度反馈。
    - 过载和接地短路指示:实时监测负载状态并触发警报。
    - 热关断指示:防止因过热导致的损坏。
    - 输出短路到 VCC 检测:避免意外连接错误带来的风险。

    4. 应用案例和使用建议


    VND7012AY 在实际应用中表现出色,例如在汽车转向信号灯和前照灯系统中的表现尤为突出。为了优化其性能,建议在设计时充分考虑散热管理,并确保所有连接符合推荐规格以避免不必要的干扰。

    5. 兼容性和支持


    VND7012AY 设计为与多种电子元器件和设备兼容,且制造商提供了详尽的技术支持和服务保障,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:设备无法正常启动
    - 解决方案:检查电源电压是否在规定范围内,确认所有连接正确无误。
    - 问题:温度过高警告
    - 解决方案:增加外部散热措施,如安装额外的散热片或改进 PCB 布局。

    7. 总结和推荐


    总体而言,VND7012AY 是一款高性能、高可靠的汽车级电子元器件,特别适合于需要复杂保护机制的应用场景。其强大的功能集、低功耗设计以及广泛的适用性使其在市场上具有很强的竞争力。因此,我们强烈推荐将其作为汽车电子系统的首选解决方案。

VND7012AYTR参数

参数
拓扑 高端
驱动数量 -
长*宽*高 10.3mm(长度)*7.5mm(宽度)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VND7012AYTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VND7012AYTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VND7012AYTR VND7012AYTR数据手册

VND7012AYTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
