VND5050AK-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 24引脚MOSFET驱动器, 36V电源, PowerSSO封装
供应商型号: 10B-2762737-4
供应商: 国内现货
标准整包数: 1

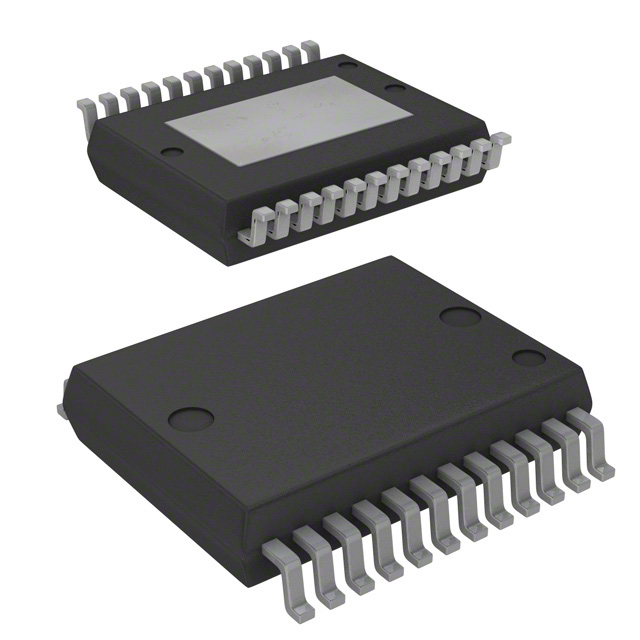

STMICROELECTRONICS 其他驱动器 VND5050AK-E

VND5050AK-E概述

    VND5050AJ-E/VND5050AK-E 双通道高侧驱动器:技术概述

    1. 产品简介


    VND5050AJ-E 和 VND5050AK-E 是由意法半导体(STMicroelectronics)开发的双通道高侧驱动器,采用VIPower M0-5技术制造。这些芯片适用于各种类型的电阻、电感和电容负载,并特别适合用于LED驱动器。这些驱动器集成了模拟电流感应功能,并提供了多种保护机制以确保安全运行,使其成为汽车电子及其他工业应用的理想选择。

    2. 技术参数


    - 最大瞬态供电电压: 41V
    - 操作电压范围: 4.5V 至 36V
    - 每通道的最大导通电阻: 50mΩ
    - 电流限制 (典型): 18A
    - 断开状态供电电流: 2μA
    - 热阻结到外壳: 2.7°C/W
    - 热阻结到环境: 详见图表
    - 开关特性 (VCC=13V; Tj=25°C):
    - 开启延迟时间: 25μs
    - 关闭延迟时间: 35μs
    - 开启电压斜率: 见图
    - 关闭电压斜率: 见图

    3. 产品特点和优势


    - 主功能:
    - 内置电流限制管理,可实现电源限流
    - 极低的静态功耗
    - 兼容3.0V CMOS输入
    - 优化的电磁辐射和低电磁干扰
    - 诊断功能:
    - 比例负载电流感应
    - 高电流感应精度
    - 电流感应禁用
    - 热关机指示
    - 保护功能:
    - 欠压关闭
    - 过压钳位
    - 负载电流限制
    - 快速热瞬变自限
    - 失去接地和VCC保护
    - 热关机
    - 反向电池保护

    4. 应用案例和使用建议


    应用示例:
    - 各种类型的电阻、电感和电容负载
    - 适合用作LED驱动器
    使用建议:
    - 使用外部电阻网络保护接地线以防止反接电池。
    - 通过二极管网络在接地线上增加额外保护。
    - 注意最大消磁能量限制,以避免器件过热损坏。


    5. 兼容性和支持


    兼容性:
    - 支持与其他电子元器件或设备的兼容连接。
    - 支持微控制器的输入输出保护功能。
    厂商支持:
    - 提供详细的文档和技术支持。
    - 通过STMicroelectronics官方网站获取更多支持资源。

    6. 常见问题与解决方案


    - 问题: 电流感应不准确。
    - 解决方案: 检查负载电流是否在规定范围内,并确认电流感应配置正确。
    - 问题: 输出电流过高导致热关机。
    - 解决方案: 降低负载电流,确保电流不超过器件的最大额定值。
    - 问题: 输入电压波动。
    - 解决方案: 确保输入电压稳定,特别是在快速变化的情况下。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 内置多种保护机制,提升安全性。
    - 极低的静态功耗,适合长寿命应用。
    - 集成度高,简化系统设计。
    推荐使用:
    - 强烈推荐使用VND5050AJ-E/VND5050AK-E,因其高性能和可靠性,在汽车电子和其他工业应用中表现出色。

VND5050AK-E参数

参数
驱动数量 2
拓扑 高端
10.5mm(Max)
7.6mm(Max)
2.4mm(Max)
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 托盘

VND5050AK-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VND5050AK-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VND5050AK-E VND5050AK-E数据手册
