VNP10N07

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: Linear Current Limitation
供应商型号: 497-2795-5-ND
供应商: Digi-Key
标准整包数: 1000
STMICROELECTRONICS 其他驱动器 VNP10N07

VNP10N07概述


    产品简介


    产品名称:VNB10N07/K10N07FM/VNP10N07FI/VNV10N07
    这些产品属于OMNIFET系列,是采用STMicroelectronics VIPower M0技术制造的完全保护型功率MOSFET。适用于DC到50 KHz的应用范围,可用于替代标准的功率MOSFET。这些器件集成了多种保护功能,如过温保护、过电压保护和短路保护,使其在恶劣环境下具有更高的可靠性和耐用性。

    技术参数


    - 最大电压 (VDS):70 V
    - 最大漏极电流 (ID):10 A
    - 静态导通电阻 (RDS(on)):0.1 Ω
    - 钳位电压 (VCLAMP):60 V - 80 V
    - 输入电流 (Iiss):250 μA - 500 μA
    - 热阻抗 (Rthj-case):2.5°C/W - 13°C/W
    - 过温关断温度 (Tjsh):150°C
    - 复位温度 (Tjrs):135°C

    产品特点和优势


    - 完全保护:内置过压保护、线性电流限制和短路保护,使得器件能在恶劣环境中运行。
    - 线性电流限制:限制漏极电流至10 A,确保在极端情况下器件不会损坏。
    - 集成钳位:内置钳位电路提供额外的电压保护,特别适合驱动感性负载。
    - 诊断反馈:通过输入引脚可监测故障状态,简化系统诊断。
    - 兼容性:与标准功率MOSFET兼容,便于直接替换。

    应用案例和使用建议


    - 典型应用:DC到50 KHz的应用场景,如电源管理、电机驱动等。
    - 使用建议:在选择散热器时,确保能够承受器件的最大功耗。使用外部监控电路监测输入引脚电压,以检测潜在的故障状态。

    兼容性和支持


    - 兼容性:与标准功率MOSFET兼容,可直接替换。
    - 支持:厂商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    - 问题1:器件过温
    - 解决方案:确保散热器安装正确并提供足够的散热面积。

    - 问题2:漏极电流过大
    - 解决方案:检查负载是否正常,确保电流不超过器件的最大限流值。

    总结和推荐


    综述:VNB10N07/K10N07FM/VNP10N07FI/VNV10N07 是一款具备多种保护功能的高性能功率MOSFET。其独特的设计和内置保护机制使其在多种应用场合下表现出色。
    推荐:强烈推荐使用这款器件,特别是在需要高可靠性、严苛环境下的应用。其广泛的保护功能和兼容性使其成为替代传统功率MOSFET的理想选择。

VNP10N07参数

参数
拓扑 -
驱动数量 -
10.4mm(Max)
4.6mm(Max)
9.15mm(Max)

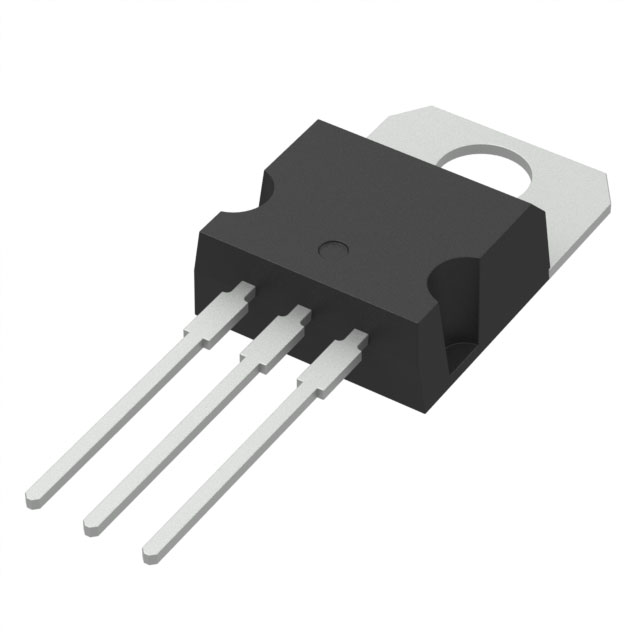

通用封装 TO-220
安装方式 通孔安装
零件状态 停产
包装方式 管装

VNP10N07厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNP10N07数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VNP10N07 VNP10N07数据手册

VNP10N07封装设计

查看详情并下载
Symbol
Footprint
3D Model
