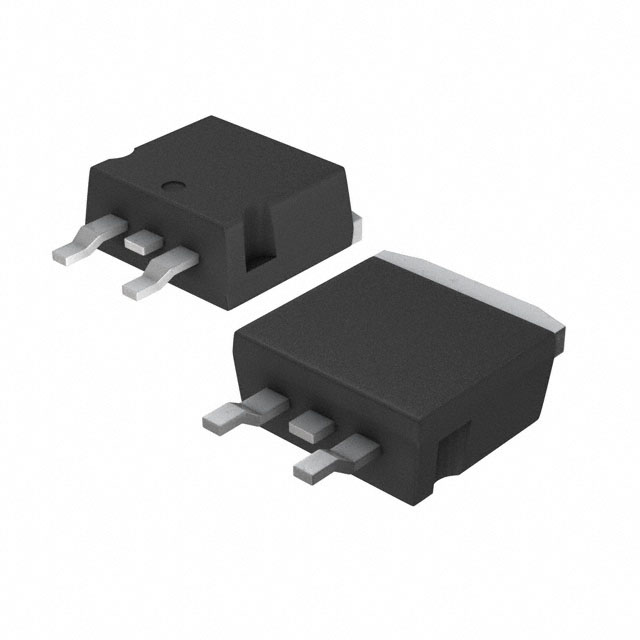

VNB49N04-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: Linear Current Limitation
供应商型号: VNB49N04-E-ND
供应商: Digi-Key
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VNB49N04-E

VNB49N04-E概述

    VNP49N04FI / VNB49N04 / VNV49N04 "OMNIFET": FULLY AUTOPROTECTED POWER MOSFET

    1. 产品简介


    VNP49N04FI、VNB49N04 和 VNV49N04 是 STMicroelectronics VIPower M0 技术下的单片器件,旨在替代标准功率 MOSFET,适用于从直流到 50kHz 的应用。这些器件集成了多种保护功能,如过电压钳位、线性电流限制、过温关断和短路保护等,非常适合恶劣环境的应用。

    2. 技术参数


    - 基本参数
    - 额定电压:42V
    - 导通电阻:20mΩ(典型值)
    - 最大电流:49A
    - 封装:PowerSO-10TM、TO-263 (D2PAK) 和 ISOWATT220
    - 绝对最大额定值
    - 源极-漏极电压(VIN=0V):内部钳位
    - 输入电压:18V
    - 漏极电流:内部限流
    - 反向输出电流:-50A
    - 静电放电(R=1.5KΩ,C=100pF):2000V
    - 总功耗(Tc=25°C):125W
    - 工作结温:内部限值
    - 壳体工作温度:内部限值
    - 存储温度:-55°C 至 150°C
    - 热阻抗
    - 结壳热阻:MAX 3.12°C/W
    - 结环境热阻:MAX 62.5°C/W

    3. 产品特点和优势


    - 过电压钳位保护:内部设置为 42V,与功率 MOSFET 阶段的坚固雪崩特性相结合,使该器件具有卓越的耐用性和能量处理能力。
    - 线性电流限制电路:可将漏极电流限制在 ILIM 以内,无论输入引脚电压如何。当电流限制器激活时,器件会工作在线性区域,可能导致散热器能力不足,但可以通过监控结温避免过热。
    - 过温保护和短路保护:基于芯片温度的检测,不受输入电压影响。温度传感器位置确保快速、准确地检测结温。过温切断发生在最低 150°C。
    - 状态反馈:通过输入引脚提供故障反馈,内部保护电路将输入与门极断开并连接到 100Ω 地。
    - ESD 保护:根据人体模型进行 ESD 保护,且能够被 TTL 逻辑电路驱动(小幅度增加 RDS(ON))。

    4. 应用案例和使用建议


    - 应用案例:适用于驱动电感负载、电动工具、照明系统等需要高性能功率控制的场合。
    - 使用建议:在实际应用中,应特别注意保护电路的使用,例如确保输入电压不超过 18V,以避免损坏。此外,在高电流应用中,需选择合适的散热方案以避免过热。

    5. 兼容性和支持


    - 兼容性:这些器件与标准功率 MOSFET 兼容,适合替换现有设计中的 MOSFET。
    - 支持:STMicroelectronics 提供全面的技术支持和维护服务,包括详细的用户手册和故障排除指南。

    6. 常见问题与解决方案


    - 问题:过温保护触发。
    - 解决方案:检查散热系统是否正常工作,必要时更换散热器或优化电路设计。
    - 问题:输入电压超出规定范围。
    - 解决方案:确认电源电压符合器件规格,调整外部电路以确保稳定供电。
    - 问题:电流超过限定值。
    - 解决方案:检查负载是否超载,调整负载或优化电流限制设定。

    7. 总结和推荐


    综上所述,VNP49N04FI、VNB49N04 和 VNV49N04 是非常可靠的功率 MOSFET,具有优秀的保护功能和高效的工作性能。其独特的特点使其在各种工业应用中表现出色,尤其是对于需要高度可靠性和安全性的场合。因此,强烈推荐在这些应用中使用该产品。

VNB49N04-E参数

参数
拓扑 -
驱动数量 -
10.28mm(Max)
9.35mm(Max)
4.6mm(Max)
通用封装 D2PAK
安装方式 贴片安装
零件状态 停产
包装方式 管装
