VN5R003HTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 D2PAK,TO-263-7
供应商型号: VN5R003HTR-E
供应商: 云汉优选
标准整包数: 2500
STMICROELECTRONICS 其他驱动器 VN5R003HTR-E

VN5R003HTR-E概述

    # VN5R003H-E 3 mΩ 反向电池保护开关产品技术手册

    产品简介


    VN5R003H-E 是一款基于 STMicroelectronics VIPower® 技术设计的电子元件,专为提供反向电池保护而开发。它具备非常低的电磁发射(EMI)和极强的电磁抗干扰能力,符合欧盟的 RoHS 指令(2002/95/EC)。这款器件主要用于汽车电子控制单元(ECU)的反向电池保护,同时能够应对各种复杂的电压和电流条件。
    主要功能:
    - 自动关闭负输入电压时的工作模式。
    - 内置静电放电保护。
    - 支持逆变器和其他需要高效率电源开关的系统。
    应用领域:
    - 汽车电子控制单元(ECU)
    - 工业自动化设备
    - 高可靠性电力管理系统

    技术参数


    以下是从技术手册中提取的技术规格和关键性能参数:
    | 参数 | 值 | 单位 |
    |
    | 最大供电电压 | -16 至 41 | V |
    | 工作电压范围 | -16 至 28 | V |
    | 导通电阻 | 3(典型值) | mΩ |
    | 热阻抗 J-C | 0.5 | °C/W |
    | 工作温度范围 | -40 至 150 | °C |
    工作原理
    该器件通过 Drain 和 Source 引脚连接负载电路,Control(IN)引脚接收控制信号。当 IN 引脚相对于 Drain 为负电压时,设备导通;若 Drain 引脚相对于 IN 为负电压,则自动关断。此外,当 IN 开路时,设备处于关断状态,表现为 Source 和 Drain 之间的一般二极管行为。

    产品特点和优势


    - 高性能:导通电阻仅为 3 mΩ,可有效降低功耗并提高系统效率。
    - 高可靠性:具备极强的静电放电保护能力,最高耐受 5000V 的 ESD 脉冲。
    - 灵活应用:适应宽泛的工作电压和电流范围,特别适合车载环境中的复杂需求。
    - 环保合规:符合欧盟 RoHS 标准,对环境友好。

    应用案例和使用建议


    应用场景
    1. 汽车电池保护:防止因错误连接导致的反向电压对电路造成损害。
    2. 工业级电源管理:应用于需要高可靠性电源切换的工业场景。
    使用建议
    - 在设计时需注意 PCB 的热管理和铜箔布局,确保良好的散热效果。
    - 使用推荐的焊盘布局以最大化器件的性能和稳定性。
    - 针对高温环境,建议选择更大的铜箔面积来辅助散热。

    兼容性和支持


    兼容性
    VN5R003H-E 可广泛用于与不同品牌和型号的电子设备配合使用。其 HPak 封装便于焊接,并且支持主流 PCB 设计工具。
    支持服务
    STMicroelectronics 提供详尽的技术文档和支持服务,包括但不限于在线知识库、技术支持热线及样片申请。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动失败 | 检查连接线路是否正确,确认电源供应无误。 |
    | 过温报警 | 增加散热措施,如加大铜箔面积或采用强制冷却。 |
    | 静电放电损坏 | 确保操作时佩戴防静电手环并妥善存放器件。 |

    总结和推荐


    综上所述,VN5R003H-E 是一款专为高可靠性、高效率设计的电子元件,尤其适合车载及工业领域的应用。其卓越的性能、完善的保护机制以及良好的兼容性使其成为同类产品中的佼佼者。强烈推荐在需要高效反向电池保护的应用中使用此器件。
    希望以上内容能满足您的需求!如果有任何进一步的问题或需要补充的信息,请随时告知。

VN5R003HTR-E参数

参数
驱动数量 -
拓扑 高端
6.6mm(Max)
6.2mm(Max)
2.4mm(Max)

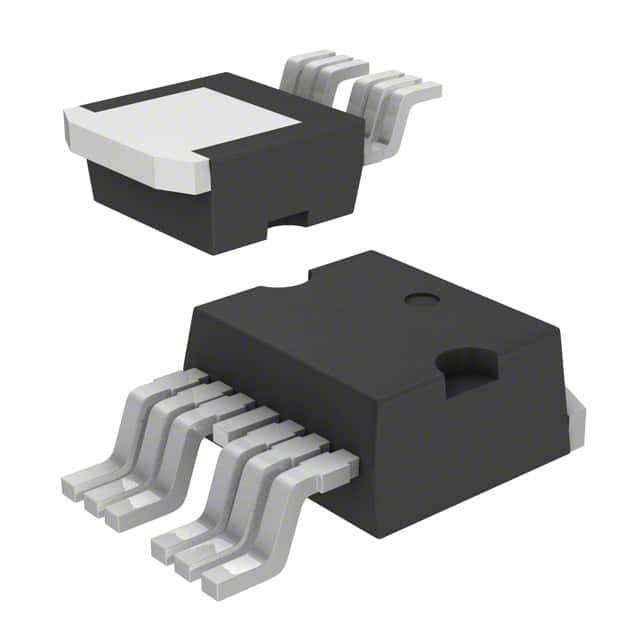

通用封装 D2PAK,TO-263-7
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VN5R003HTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN5R003HTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN5R003HTR-E VN5R003HTR-E数据手册

VN5R003HTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
