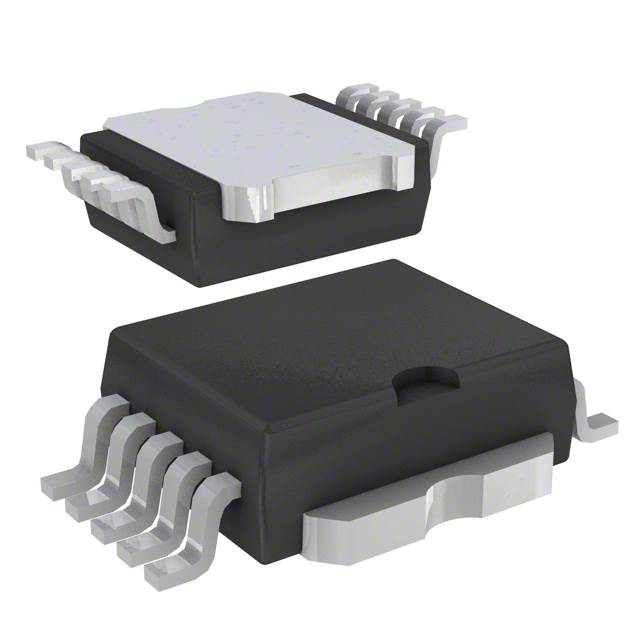

VN06SP

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: Power Switch Hi Side 1-OUT 9A 0.18Ohm 12-Pin(10+2Tab) PowerSO Tube
供应商型号: CEI-VN06SP
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VN06SP

VN06SP概述

    VN06SP 高边智能功率固态继电器

    1. 产品简介


    VN06SP 是一款由意法半导体(STMicroelectronics)使用VIPower技术制造的单片集成电路,专为驱动接地一侧的电阻性或电感性负载而设计。这种高边智能功率固态继电器适用于多种领域,如汽车、工业自动化和消费电子等。

    2. 技术参数


    - 工作电压范围:5.5 V 至 26 V
    - 最大连续输出电流:9 A (Tc = 85°C)
    - 开启状态电阻:0.18 Ω (IOUT = 1.9 A, Tj = 25°C)
    - 开关时间
    - 开启延迟时间:20 μs (IOUT = 1.9 A, 电阻性负载)
    - 关闭延迟时间:25 μs (IOUT = 1.9 A, 电阻性负载)
    - 上升时间:20 μs (IOUT = 1.9 A, 电阻性负载)
    - 下降时间:6 μs (IOUT = 1.9 A, 电阻性负载)
    - 保护机制
    - 热关断温度:140°C
    - 短路保护:无延迟
    - 过电流保护:最高 60 A
    - 欠压保护:5 V
    - 故障诊断输出:过温、开路和短路检测

    3. 产品特点和优势


    - 逻辑兼容性:5 V 逻辑电平兼容输入
    - 低功耗:超低待机功耗
    - 诊断功能:内置开路检测、过温检测及过电流保护
    - 高速开关:快速响应时间,典型上升时间和下降时间分别为 20 μs 和 6 μs
    - 强健性:能够承受高达 46.5 V 的瞬态电压冲击,无需额外外部组件
    - 高可靠性:符合ISO标准的汽车高边驱动要求

    4. 应用案例和使用建议


    应用案例
    - 汽车引擎控制模块:作为高边驱动器,用于控制火花塞点火
    - 工业电机控制:用于控制电感性负载的电机
    使用建议
    - 负载处理:为防止负载丢弃,建议在连接负载时,先确认负载电流和电压符合要求,以避免热关断。
    - 温度管理:在高温环境下使用时,建议进行有效的散热措施,以确保器件正常运行。
    - 信号地参考:在需要控制单元处理外部模拟信号时,建议将控制单元参考地连接到专用信号地上,避免电压偏移影响。

    5. 兼容性和支持


    - 与其他电子元器件的兼容性:由于其逻辑电平兼容性,可以轻松集成到多种电子系统中,但需注意电源电压和负载电流限制。
    - 厂商支持:意法半导体提供详尽的技术文档和客户支持,帮助用户解决安装和调试过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:产品过热保护启动。
    - 解决方案:检查散热是否充分,调整负载电流,降低工作温度。

    - 问题2:负载电流超过规定值。
    - 解决方案:增加外部电阻,或者减小负载电流。

    - 问题3:负载连接不稳定。
    - 解决方案:检查连接线是否松动,确认负载接地良好。

    7. 总结和推荐


    VN06SP 高边智能功率固态继电器凭借其优异的性能和丰富的功能,适用于多种严苛的应用环境。该产品具备卓越的稳定性和可靠性,适合广泛应用于汽车、工业和消费电子领域。无论是对电流和电压的要求,还是对过载保护的需求,VN06SP都能提供可靠的解决方案。强烈推荐使用这款高性能的电子元器件,相信它会在你的项目中大放异彩。

VN06SP参数

参数
拓扑 -
驱动数量 -
7.6mm(Max)
9.5mm(Max)
3.65mm(Max)
安装方式 底座安装,贴片安装
零件状态 停产
包装方式 管装
