VN751PT

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 5引脚MOSFET驱动器, 36V电源, PPAK封装
供应商型号: UA-VN751PT
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VN751PT

VN751PT概述

    高侧驱动器 VN751PT 技术手册

    产品简介


    VN751PT 是一款高侧驱动器,由意法半导体(STMicroelectronics)利用其VIPower M03技术开发而成。该器件旨在驱动一个与接地端连接的负载。它适用于各种工业应用,符合IEC 61131-2标准可编程控制器国际标准。

    技术参数


    - 供电电压范围:8 V 到 36 V
    - 最大工作电流:IOUT = 2.5 A
    - 导通电阻:RDS(on) = 60 mΩ
    - CMOS兼容输入
    - 热关断保护
    - 短路负载保护
    - 欠压和过压关断
    - 防失地保护
    - 快速去磁化感性负载
    - 极低待机电流
    - 通过IEC 61000-4-4测试,电压等级可达4 kV
    - 开漏状态输出

    产品特点和优势


    1. 广泛的供电电压范围:允许驱动各种负载。
    2. 高电流能力:提供高达2.5 A的工作电流。
    3. 低导通电阻:仅60 mΩ,有助于减少损耗。
    4. 多种保护机制:包括热关断、短路保护、欠压和过压保护,确保长期可靠运行。
    5. 去磁化能力:能够快速去磁感性负载,有效管理能量释放。
    6. 符合IEC标准:通过严格测试,适用于高可靠性要求的应用。

    应用案例和使用建议


    - 工业自动化:可用于工厂自动化系统中的电机控制。
    - 建筑自动化:如暖通空调系统中的电动阀门控制。
    - 汽车工业:用于控制车内电气系统的电机或执行器。
    使用建议:
    - 在使用过程中,建议监测输入电压,以防止过压导致损坏。
    - 连接负载时,应考虑负载的最大电流需求,确保不会超过器件的额定电流。

    兼容性和支持


    - 包装形式:PPAK和Tape and reel
    - 支持服务:意法半导体提供技术支持,包含详尽的文档和在线资源。

    常见问题与解决方案


    - Q1:如何避免欠压关断?
    A1:确保输入电压始终高于4 V,特别是当负载较大时。
    - Q2:遇到过温关断怎么办?
    A2:检查散热设计,确保器件在安全温度范围内工作。
    - Q3:如何正确去磁化感性负载?
    A3:连接外部自由轮转肖特基二极管,以确保快速去磁化过程的稳定。

    总结和推荐


    综上所述,VN751PT 是一款功能强大且可靠的高侧驱动器,适用于多种工业应用场景。它具有宽广的供电电压范围、高性能、多重保护机制,是高可靠性应用的理想选择。强烈推荐使用此产品。

VN751PT参数

参数
拓扑 高端
驱动数量 1
6.6mm(Max)
6.2mm(Max)
2.4mm(Max)

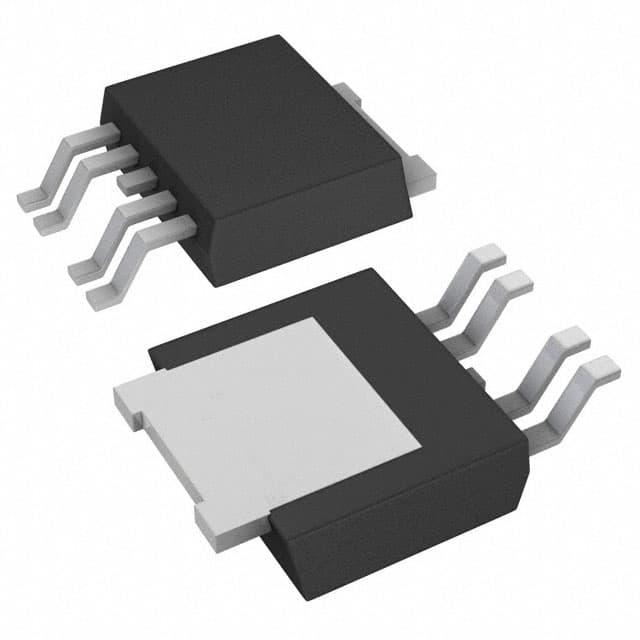

通用封装 PPAK
安装方式 贴片安装
零件状态 在售
包装方式 管装
