VN610SPTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 1 底座安装,贴片安装,黏合安装
供应商型号: VN610SPTR-E
供应商: 国内现货
标准整包数: 600

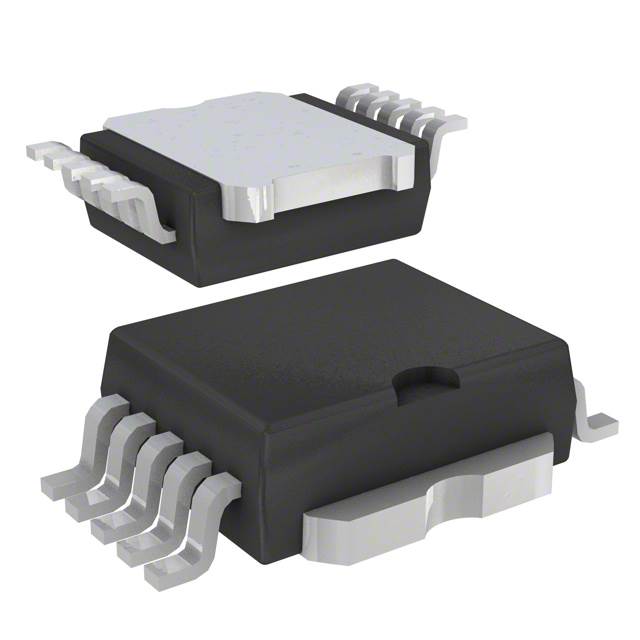

STMICROELECTRONICS 其他驱动器 VN610SPTR-E

VN610SPTR-E概述

    VN610SP-E 单通道高边驱动器

    1. 产品简介


    VN610SP-E 是一款由 STMicroelectronics 公司开发的单通道高边驱动器,采用 VIPower™ M0-3 技术。这款驱动器主要用于连接至接地端的电阻性或电感性负载。其独特的设计使其能够承受各种极端条件,如反向电池和浪涌电压保护。

    2. 技术参数


    - 输出电流:最大为 45A
    - 漏源导通电阻(RDS(on)):典型值为 10mΩ
    - 电源电压(VCC):范围为 5.5V 到 36V
    - 热关断温度:150°C
    - 供电电流:待机模式下最小为 5μA,最高为 25mA
    - 钳位电压(Vclamp):最大为 55V
    - 过压关断(VOV):最大为 36V
    详细的技术参数可以参见下面的表格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电流 45 A |
    | 漏源导通电阻 | 10 | 20 | 35 | mΩ |
    | 钳位电压 41 | 48 | 55 | V |
    | 过压关断电压 | 3 | 36 V |
    | 供电电流 | 10 | 25 | 50 | µA |
    | 漏源反向电流 | -50 A |
    | 输入电流 | ±10 mA |

    3. 产品特点和优势


    - ECOPACK® 技术:无铅且符合RoHS标准。
    - 汽车级标准:符合 AEC 规范。
    - 过载保护:集成过压、欠压和过温保护。
    - 低功耗:非常低的待机功率消耗。
    - 负载电流感应:提供与负载电流成比例的感应电流。
    - 故障保护:包括反接保护、失地和失VCC保护。

    4. 应用案例和使用建议


    - 应用案例:用于汽车电子系统中的电机控制、加热控制和传感器接口等。
    - 使用建议:确保所有未连接的引脚正确接地,使用适当大小的去耦电容以减少电源线上的瞬态电压。

    5. 兼容性和支持


    - 兼容性:与常见的逻辑电平兼容。
    - 支持信息:STMicroelectronics 提供详尽的技术支持和维护文档,用户可访问其官方网站获取相关信息。

    6. 常见问题与解决方案


    - 问题:电源电压过高导致设备损坏。
    - 解决方案:检查并调整电源电压,确保在额定范围内(5.5V 至 36V)。

    7. 总结和推荐


    VN610SP-E 单通道高边驱动器是一款功能全面且可靠的电子元器件,适用于多种工业和汽车应用。其卓越的保护机制和广泛的工作范围使其在市场上具有很强的竞争力。强烈推荐此产品给需要高性能、高可靠性的客户。
    该产品的详细技术资料及应用指南可以在 [STMicroelectronics 官网](https://www.st.com/en/power-management/vn610sp-e.html) 查找。

VN610SPTR-E参数

参数
拓扑 高端
驱动数量 1
7.6mm(Max)
9.5mm(Max)
3.65mm(Max)
安装方式 底座安装,贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

VN610SPTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN610SPTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN610SPTR-E VN610SPTR-E数据手册

VN610SPTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ ¥ 66
1200+ ¥ 66
1800+ ¥ 66
2400+ ¥ 66
库存: 600
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 39600
直接购买
加入购物车
