VN772K

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: QUAD SMART POWER SOLID STATE RELAY
供应商型号: VN772K-ND
供应商: Digi-Key
标准整包数: 700
STMICROELECTRONICS 其他驱动器 VN772K

VN772K概述

    VN772K 四通道智能电源固态继电器

    产品简介

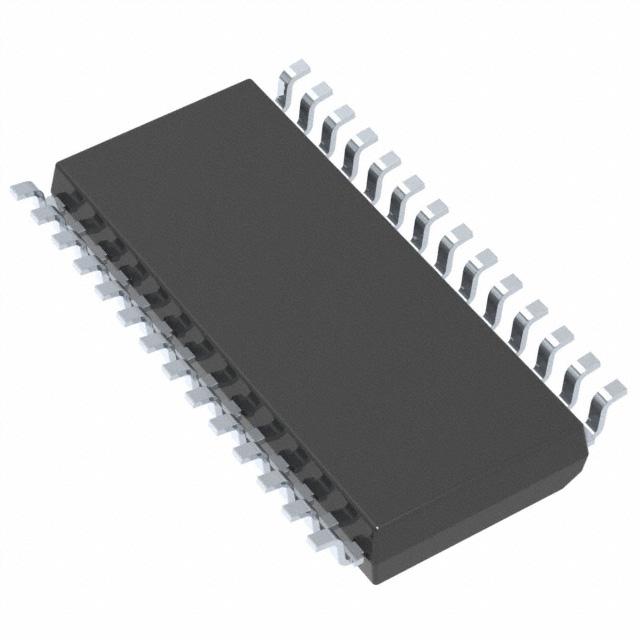

    VN772K 是一款专为完全H桥配置设计的四通道智能电源固态继电器。它由三个单片芯片组成,封装于标准的SO-28封装内。VN772K特别适用于驱动直流电机和任何低电压应用中的开关操作。通过使用STMicroelectronics的VIPower™ M0-3技术,VN772K提供了高效率和可靠的性能。

    技术参数


    关键参数:
    - 类型:四通道智能电源固态继电器
    - 最大工作电压(VCC):36V
    - 最大电流输出(IOUT):9A
    - 静态电阻(RDS(on)):120mΩ(每侧桥接配置总电阻)
    - 热阻(Rthj-case):20°C/W(高侧和低侧开关)
    - 环境温度范围:-40°C 至 150°C
    详细规格:
    - 绝对最大额定值:
    - 反向DC供电电压:-0.3V
    - 逆向接地引脚电流:-200mA
    - 静态电流(ISTAT):±10mA
    - 电荷存储放电(VESD):
    - 输入:4000V
    - 状态:4000V
    - 输出:5000V
    - VCC:5000V
    - 电气特性:
    - 输入电阻(RIN):最小输入串联阻抗150Ω
    - 输出电阻(RON):120mΩ
    - 功率耗散(Ptot):6W(TC = 25°C)
    - 供电电压范围:5.5V至36V

    产品特点和优势


    独特功能:
    - 低电压桥接能力:专为低电压环境设计,适合用于各种低电压应用。
    - 线性电流限制:内置电流限流功能,有效保护设备免受短路损害。
    - 极低待机功耗:待机状态下的功耗非常低,提高能效。
    - 故障诊断输出:提供故障检测和诊断功能,增强可靠性。
    - ESD保护:具备静电放电保护,确保安全操作。
    优势:
    - 高可靠性:内置多重保护机制,如过温保护、欠压保护等。
    - 多功能性:可以应用于多种场景,如直流电机驱动等。
    - 高性能:采用VIPower™ M0-3技术,具有出色的性能表现。

    应用案例和使用建议


    应用案例:
    - 直流电机驱动:可作为四通道智能开关,用于驱动直流电机,支持完全H桥配置。
    - 低电压应用:适用于需要高可靠性和低功耗的低电压电路。
    使用建议:
    - 热管理:在高负载下运行时,需注意散热,以避免因温度过高导致的性能下降。
    - 外部电源设计:根据具体应用需求,选择合适的电源电压和电流等级,确保设备稳定运行。

    兼容性和支持


    兼容性:
    - 与外部设备兼容:可通过标准SO-28封装与其他电路板无缝连接。
    - 与其他电子元件兼容:可用于各种低电压应用场合,易于集成到现有系统中。
    支持:
    - 技术支持:STMicroelectronics 提供全面的技术支持,包括文档、教程、常见问题解答等。
    - 维护服务:提供详细的维护指南,帮助用户正确使用和维护设备。

    常见问题与解决方案


    - Q: 设备在高负载下出现过热现象。
    - A: 检查电路板的散热情况,确保有足够的散热措施。增加散热片或风扇,以降低设备工作温度。
    - Q: 设备启动时间较长。
    - A: 检查输入电压是否稳定,确认输入信号无误,确保驱动信号的上升沿时间符合要求。
    - Q: 设备输出电流不稳定。
    - A: 检查电源电压是否稳定,确保负载没有异常波动。如果电源不稳定,考虑增加滤波电路。

    总结和推荐


    综合评估:
    VN772K是一款高效、可靠的四通道智能电源固态继电器,特别适用于低电压应用。其独特的线性电流限制和故障诊断功能使其在市场上具有较强的竞争力。产品具备高可靠性和易用性,非常适合需要精确控制和高可靠性的应用场景。
    推荐使用:
    强烈推荐使用VN772K,尤其对于那些需要高精度和高可靠性的直流电机驱动或其他低电压应用场合。其优异的性能和多样的功能使其成为众多工程师的理想选择。

VN772K参数

参数
拓扑 -
驱动数量 -
18.1mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SO-28
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 管装

VN772K厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN772K数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN772K VN772K数据手册

VN772K封装设计

查看详情并下载
Symbol
Footprint
3D Model
