L9352B-TR-LF

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 低端 贴片安装,黏合安装
供应商型号: L9352B-TR-LF
供应商: 国内现货
标准整包数: 600
STMICROELECTRONICS 其他驱动器 L9352B-TR-LF

L9352B-TR-LF概述


    产品简介


    L9352B 智能四通道低侧开关
    L9352B 是一款智能的四通道低侧电源开关,主要用于驱动如防抱死系统(ABS)中的电磁阀等感性负载。该产品包含两个5A的传统开关通道和两个2.5A的电流调节通道,旨在为各种工业应用提供高效且可靠的控制方案。

    技术参数


    基本规格:

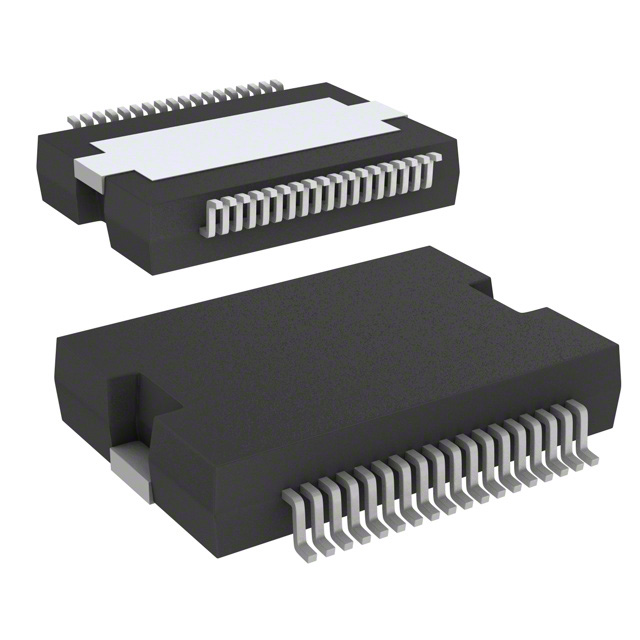

    - 封装: PowerSO-36(集成散热区域)
    - 工作电压范围: 4.8V 至 18V
    - 供电电流: 最大可达5A(两个通道),2.5A(另外两个通道)
    电气特性:
    - 静态输出电阻: 4个通道均为典型值0.2Ω
    - 最大输入电压: 40V
    - 最大输出电压: 静态时为40V,在钳位情况下最大为60V
    - 控制信号电压范围: 输入信号及使能信号范围为-1.5V至6V
    - 电流限制: 电流通道3和4的最大输出电流为2.25A
    热数据:
    - 结温范围: -40°C至150°C
    - 封装热阻: 2K/W

    产品特点和优势


    产品特点:
    - 2个5A传统开关和2个2.5A电流调节通道
    - 集成自保护机制,包括短路保护、过温保护等
    - 高度集成化设计,减少外部元件需求
    产品优势:
    - 精准的电流调节能力和优秀的热管理设计,确保在复杂工况下的可靠运行
    - 简化的接口设计,便于快速安装与调试

    应用案例和使用建议


    应用场景:
    - ABS(防抱死制动系统)电磁阀控制
    - 工业自动化领域的电磁阀控制
    - 任何需要精确控制电流的应用场合
    使用建议:
    - 在使用前,应充分了解产品的电气特性和工作环境条件,确保符合其使用要求
    - 对于需要高精度电流调节的应用,可考虑结合外部时钟信号进行更精细的电流控制
    - 在高环境温度下使用时,应注意监测并防止过热情况的发生

    兼容性和支持


    兼容性:
    - 该产品广泛适用于各种工业自动化控制设备,与多种控制系统兼容
    支持:
    - STMicroelectronics 提供全面的技术文档和支持服务,确保用户能够顺利部署和使用产品

    常见问题与解决方案


    常见问题:
    1. 产品过热
    - 解决方案: 确保良好的散热措施,并避免长时间在高温环境下使用
    2. 电流调节不准确
    - 解决方案: 检查外部时钟信号的频率和稳定性,必要时重新配置
    3. 通道失效
    - 解决方案: 检查负载连接是否正确,确认无短路现象

    总结和推荐


    L9352B凭借其高可靠性、精准的电流调节能力以及全面的安全保护功能,在各种严苛的工作环境中表现卓越。无论是用于汽车还是工业自动化领域,都是一款值得信赖的选择。根据其优异的表现和广泛的适用性,我们强烈推荐将L9352B应用于需要精密电流控制的各种项目中。

L9352B-TR-LF参数

参数
驱动数量 -
拓扑 低端
16mm(Max)
11.1mm(Max)
3.3mm(Max)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
