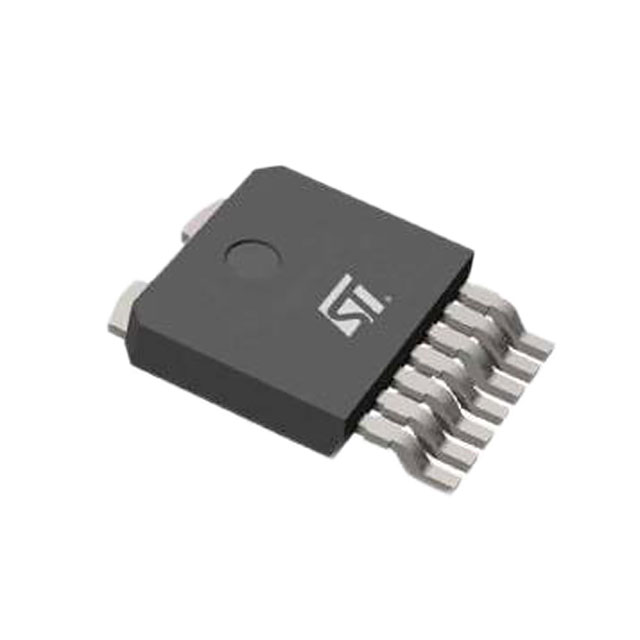

VN7003ALHTR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高侧开关电源芯片, 单通道, 40 V电源, 1输出, 7引脚
供应商型号: LYS-VN7003ALHTR
供应商: 海外现货
标准整包数: 2500
STMICROELECTRONICS 其他驱动器 VN7003ALHTR

VN7003ALHTR概述

    高侧驱动器VN7003ALH技术手册解析

    产品简介


    VN7003ALH是一款高侧驱动器,专为汽车应用设计,采用了VIPower®技术,旨在驱动12V汽车接地负载。它集成了多种保护功能,如电流限制、过载管理和过温关断等。该器件具有非常低的待机电流(最大0.5 µA),兼容3V和5V的CMOS输出,特别适用于汽车智能电源分配、加热系统、直流电机控制等领域。

    技术参数


    - 最大瞬态供电电压(VCC):40 V
    - 工作电压范围(VCC):4至28 V
    - 典型导通电阻(RON):3.5 mΩ
    - 电流限制(典型值):135 A
    - 待机电流(最大值):0.5 µA
    - 最小起动供电电压(VCC下降):3 V
    - 通过AEC-Q100认证,适用于极低电压操作以实现低温启动应用(符合LV124标准)

    产品特点和优势


    - 单通道智能高侧驱动器:带有电流感应模拟反馈
    - 非常低的待机电流:确保即使在长时间未使用时也能保持节能
    - 兼容3V和5V CMOS输出
    - 诊断功能:过载及接地短路指示、热关断指示、空负载检测、输出到VCC短路检测
    - 多重保护机制:欠压关断、过压钳位、负载电流限制、快速热瞬变自限保护等

    应用案例和使用建议


    该器件广泛应用于汽车智能电源分配、加热系统、直流电机、继电器替代及高功率电阻和电感执行器中。在使用过程中,可以依据负载需求选择合适的驱动电流,并注意系统的散热管理。对于复杂的应用,建议与专业的工程师合作,进行详细的电路设计和验证。

    兼容性和支持


    VN7003ALH与其指定的引脚配置完全兼容,且已通过AEC-Q100认证,保证了其可靠性。制造商提供了全面的技术支持和维护服务,包括详尽的文档和技术咨询服务。

    常见问题与解决方案


    - 问题一:设备过热怎么办?
    解决方法:检查系统的散热情况,确保通风良好,必要时加装散热片。
    - 问题二:输出电流不稳定怎么办?
    解决方法:检查输入电压是否稳定,确认外部连接无误。
    - 问题三:待机电流过高怎么办?
    解决方法:确保所有不使用的引脚都正确接地或配置为所需状态,避免不必要的电流消耗。

    总结和推荐


    总体而言,VN7003ALH是一款高性能、高度集成化的高侧驱动器,具备出色的保护功能和低功耗特性,非常适合于汽车和其他需要高可靠性驱动的工业应用。推荐给需要在严苛环境下工作的工程师和设计师。其广泛的保护功能和易于集成的特点使其成为市场上极具竞争力的产品之一。

VN7003ALHTR参数

参数
驱动数量 1
拓扑 高端
长*宽*高 6.5mm*6.1mm*2.3mm
通用封装 OCTAPAK-7
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VN7003ALHTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。
