VN820SPTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 1 底座安装,贴片安装,黏合安装
供应商型号: LYS-VN820SPTR-E
供应商: 海外现货
标准整包数: 600

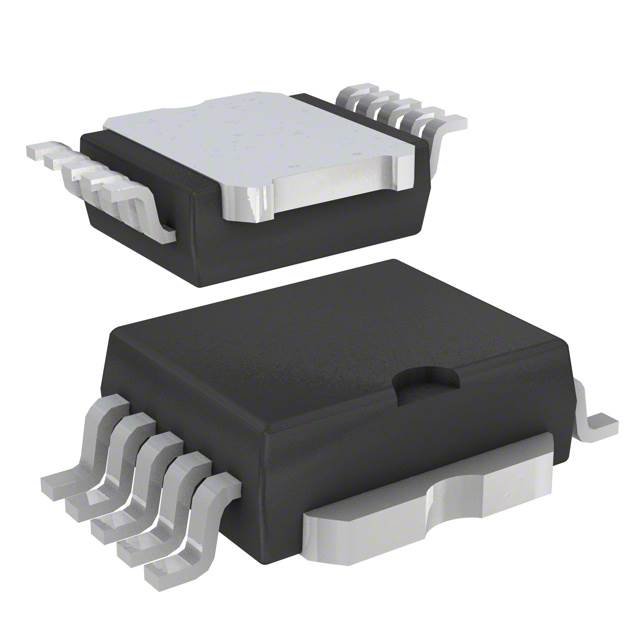

STMICROELECTRONICS 其他驱动器 VN820SPTR-E

VN820SPTR-E概述


    产品简介


    VN820-E 高边驱动器是一种由意法半导体公司(STMicroelectronics)设计的VIPower® M0-3 技术实现的单片设备。此器件专为驱动连接至接地的一侧负载而设计。VN820-E 的基本功能包括输出端电压钳位保护,过载保护,开路负载检测等。此外,它还具备反向电池保护和静电放电保护等功能。
    主要功能:
    - 输出端电压钳位保护
    - 过载保护(包含过热关断和自动重启)
    - 开路负载检测
    - 反向电池保护
    - 静电放电保护
    应用领域:
    - 汽车电子
    - 工业控制
    - 电动工具
    - 家用电器

    技术参数


    绝对最大额定值:
    | 符号 | 参数 | 值 | 单位 |
    ||
    | VCC | 直流供电电压 | 41 | V |
    | -VCC | 反向直流供电电压 | - 0.3 | V |
    | -Ignd | 直流反向接地电流 | - 200 | mA |
    | IOUT | 直流输出电流 | 内部限流 | A |
    | -IOUT | 反向直流输出电流 | - 9 | A |
    | IIN | 直流输入电流 | ± 10 | mA |
    | ISTAT | 直流状态电流 | ± 10 | mA |
    热数据:
    | 符号 | 参数 | 最大值 | 单位 |
    ||
    | EMAX | 最大切换能量 | 156 | mJ |
    | Ptot | 功率耗散 | 65.8 | W |
    | Tj | 结温 | 内部限制 | °C |
    | Tc | 外壳温 | -40 至 150 | °C |
    | Tstg | 存储温度 | -55 至 150 | °C |

    产品特点和优势


    VN820-E 的核心优势在于其丰富的保护机制。例如,它可以自动检测开路负载,并且具备过热保护和自动重启功能。这种多功能保护机制使得 VN820-E 在可靠性方面具有显著优势。同时,它的低待机电流和CMOS兼容输入使其在能效和集成度上表现优异。

    应用案例和使用建议


    典型应用场景:VN820-E 常用于汽车电子系统中的高边开关,如雨刷电机控制、座椅调节等。这些应用场合对可靠性要求极高,VN820-E 的各项保护措施可以有效提升系统的稳定性和安全性。
    使用建议:
    - 确保正确连接未使用的引脚,以避免不必要的寄生效应。
    - 在高温环境下使用时,要注意散热措施,确保工作温度不超出器件的最大限制。
    - 使用外部电阻或二极管来防止反向电池电压影响,提升系统的整体稳定性。

    兼容性和支持


    VN820-E 支持多种封装形式,包括PENTAWATT、P2PAK、PPAK 和 PowerSO-10。每种封装都有相应的电气特性和热数据。意法半导体提供详尽的技术文档和支持,有助于用户更好地理解和使用这款器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 负载电流过高 | 检查电源电压是否正常,调整负载电流限值 |
    | 开路负载检测失败 | 确认连接无误,检查相关保护电路 |
    | 无法正常启动 | 检查输入电压是否满足启动条件,确认是否有电压钳位 |

    总结和推荐


    综上所述,VN820-E 是一款性能可靠、功能全面的高边驱动器。它在多个方面具备明显的优势,如高度集成的保护机制和优异的能效表现。强烈推荐在需要高可靠性的应用场合中使用此器件。无论是汽车行业还是工业控制系统,VN820-E 都将是一个理想的选择。

VN820SPTR-E参数

参数
驱动数量 1
拓扑 高端
7.6mm(Max)
9.5mm(Max)
3.65mm(Max)
安装方式 底座安装,贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

VN820SPTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN820SPTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN820SPTR-E VN820SPTR-E数据手册

VN820SPTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 2.875 ¥ 24.2938
1800+ $ 2.8 ¥ 23.66
6000+ $ 2.75 ¥ 23.2375
库存: 1200
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 14576.28
