VNI2140JTR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 贴片安装,黏合安装
供应商型号: VNI2140JTR
供应商: 云汉优选
标准整包数: 100

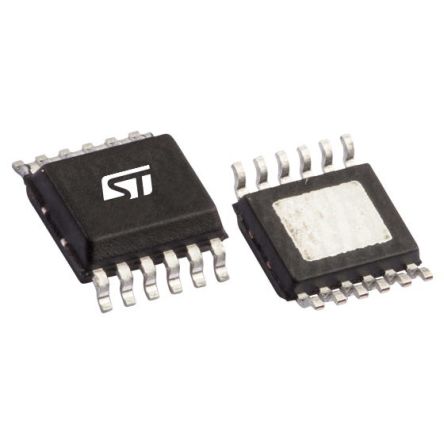

STMICROELECTRONICS 其他驱动器 VNI2140JTR

VNI2140JTR概述

    VNI2140J 技术手册解析

    1. 产品简介


    VNI2140J 是一款由意法半导体(STMicroelectronics)设计并制造的单片机设备,采用了VIPower技术。它旨在驱动两个独立的电阻性或感性负载,其中一个端子连接到接地。该设备集成了主动电流限制和内置热关断保护,可以防止短路情况下的系统电源下降,以及过温导致的芯片损坏。
    应用领域:
    - 可编程逻辑控制
    - 工业PC外围输入/输出
    - 数控机床

    2. 技术参数


    主要技术规格:
    - 额定电流: 每通道0.75 A
    - 短路负载保护
    - 结温过热保护
    - 封装过温保护以确保各通道的热独立性
    - 复位操作时各通道的热关断不同时进行
    - 接地丢失保护
    - 每通道最大电流限制: 1 A
    - 欠压关断
    - OFF状态开路检测和VCC短路检测
    - 开漏诊断输出
    - 3.3 V CMOS/TTL兼容输入
    - 快速去磁化感应负载
    电气特性:
    - 电源电压范围:9 V 至 45 V
    - 热阻值:
    - 结-壳热阻(每个通道):1°C/W
    - 结-环境热阻(按建议安装):见图11
    - 开关特性:
    - 输出电流上升时间:15 µs
    - 输出电流下降时间:10 µs
    绝对最大额定值:
    - 电源电压(VCC):45 V
    - 输入引脚电流(每个通道):±10 mA
    - 最大存储温度范围:-55°C 至 150°C

    3. 产品特点和优势


    独特功能:
    - 多重保护机制: 包括短路保护、接地丢失保护、过温保护和开漏诊断输出,这些功能使得该器件适用于工业控制和机器人应用。
    - 高集成度: 集成的电流限制和热关断保护减少了外部元件的需求。
    - 兼容性: 3.3 V CMOS/TTL兼容输入使得该器件可以直接连接到大多数数字电路。
    市场竞争力:
    - 应用广泛: 在可编程逻辑控制、工业PC外围设备和数控机床等领域具有广泛应用。
    - 高可靠性: 强大的保护机制和高集成度提高了产品的可靠性和稳定性。

    4. 应用案例和使用建议


    应用场景:
    - 数控机床: 控制机床运动部件,实现精准的位置控制。
    - 机器人手臂: 用于控制电机驱动,实现精确的运动控制。
    - 工厂自动化系统: 实现对各类负载的高效控制。
    使用建议:
    - 热管理: 使用较大的散热片或PCB铜层以提高散热效率,避免长时间过载。
    - 故障检测: 配置适当的拉高电阻,以确保有效的开路检测功能。
    - 供电电压: 确保电源电压在推荐范围内,以维持最佳性能和延长使用寿命。

    5. 兼容性和支持


    兼容性:
    - 与其他工业标准接口和协议(如3.3 V CMOS/TTL)兼容,易于集成到现有系统中。
    - 封装为PowerSSO-12,与多种PCB布局兼容。
    支持信息:
    - 官方网站提供详细的技术文档和支持服务,包括应用指南、参考设计和样品申请。
    - 客户可以通过当地销售办事处获得进一步的技术咨询。

    6. 常见问题与解决方案


    问题1: 开路检测功能不起作用
    - 解决方法: 检查电路中是否有足够的拉高电阻(如10 kΩ),确保信号正确传输。

    问题2: 电源电压超出规定范围
    - 解决方法: 使用稳压器或电源适配器来保持电源电压稳定。
    问题3: 温度过高触发保护
    - 解决方法: 改善散热措施,如使用更大的散热片或增加PCB铜层面积。

    7. 总结和推荐


    综合评估:
    VNI2140J 是一款功能强大且高度可靠的智能功率固态继电器,具有强大的保护机制和广泛的适用性。其高集成度和优良的热管理能力使其在工业应用中表现出色。
    推荐意见:
    对于需要高可靠性、多通道控制和紧凑尺寸的应用,强烈推荐使用VNI2140J。它的卓越性能和全面的保护功能使其成为工业控制和机器人领域的理想选择。

VNI2140JTR参数

参数
拓扑 高端
驱动数量 -
5mm(Max)
4mm(Max)
1.65mm(Max)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VNI2140JTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNI2140JTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VNI2140JTR VNI2140JTR数据手册

VNI2140JTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 11.2379
200+ ¥ 10.8209
300+ ¥ 10.4107
库存: 5000
起订量: 100 增量: 300
交货地:
最小起订量为:100
合计: ¥ 1123.79
