VNB14NV04-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 开关电源芯片, 1输出, 3引脚
供应商型号: UA-VNB14NV04-E
供应商: 海外现货
标准整包数: 50

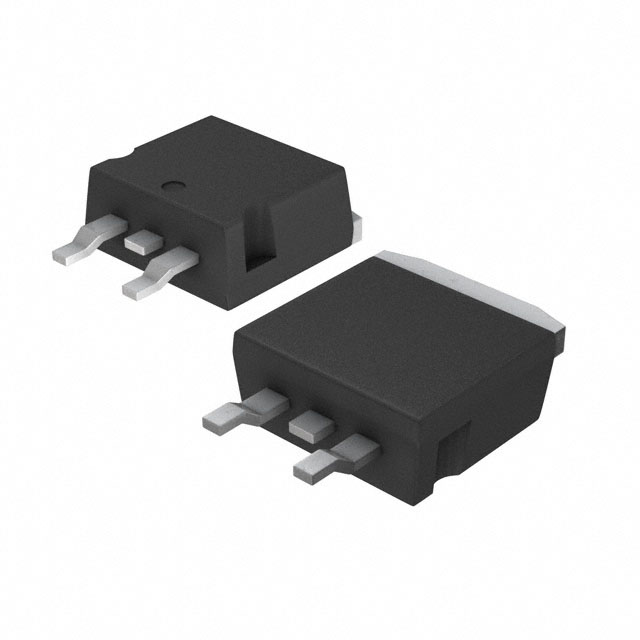

STMICROELECTRONICS 其他驱动器 VNB14NV04-E

VNB14NV04-E概述

    全自动保护Power MOSFET:VNB14NV04, VND14NV04, VND14NV04-1, VNS14NV04

    1. 产品简介


    VNB14NV04, VND14NV04, VND14NV04-1, VNS14NV04 是由STMicroelectronics公司采用VIPower™ M0技术制造的全自动保护型功率MOSFET器件。这些器件旨在取代标准功率MOSFET,并适用于直流到50 kHz的应用场景。内置的热关断、线性电流限制和过电压钳位功能使得该器件能在恶劣环境中可靠运行。此外,通过监控输入引脚的电压,可以检测故障反馈。

    2. 技术参数


    这些产品的技术规格如下:
    - 封装选项:
    - DPAK (TO-252)
    - IPAK (TO-251)
    - SO-8
    - D2PAK
    - 主要技术参数:
    - 导通电阻(RDS(on)):35 mΩ
    - 最大输出电流(ID):12 A
    - 钳位电压(Vclamp):40 V
    - 输入电压范围(VIN):内部钳位
    - 输入电流(IIN):±20 mA
    - 总功耗(Ptot):74 W(在Tc=25 °C)
    - 最大开关能量(EMAX):93 mJ
    - 热数据:
    - 热阻(Rthj-amb):102 °C/W(SO-8)至 52 °C/W(D2PAK)
    - 电气特性:
    - 钳位电压(VCLAMP):40 V 至 55 V
    - 钳位阈值电压(VCLTH):36 V
    - 输入阈值电压(VINTH):0.5 V 至 2.5 V
    - 零输入电压漏极电流(IDSS):75 μA
    - 静态导通电阻(RDS(on)):35 mΩ
    - 前向跨导(gfs):18 S
    - 反向恢复时间(trr):300 ns
    - 逆向恢复电流(IRRM):5 A
    - 钳位电流限制(Ilim):12 A 至 24 A
    - 过温关断温度(Tjsh):150 °C 至 200 °C

    3. 产品特点和优势


    VNB14NV04, VND14NV04, VND14NV04-1, VNS14NV04 的关键特点和优势包括:
    - 线性电流限制:确保即使在高负载下也能提供稳定的电流。
    - 热关断:在芯片过热时自动关闭,以防止损坏。
    - 短路保护:自动保护电路免受短路引起的过电流损害。
    - 集成钳位:钳位电压高达40 V,有效防止电压过高导致损坏。
    - 低输入电流:仅需少量电流即可驱动器件。
    - 诊断反馈:通过输入引脚提供故障检测反馈。
    - ESD保护:符合人体模型的静电放电保护。
    - 直接门极访问:允许模拟驱动,提供更高的灵活性。
    - 兼容性:与标准功率MOSFET兼容,易于替换现有系统中的组件。

    4. 应用案例和使用建议


    VNB14NV04, VND14NV04, VND14NV04-1, VNS14NV04 可应用于多种领域,例如:
    - 工业自动化:作为电机控制系统的开关元件。
    - 电源管理:用于高效能的电源转换器。
    - 汽车电子:适用于车载电子控制系统。
    使用建议:
    - 在安装过程中,应确保散热条件良好,特别是对于需要大功率输出的应用,如工业自动化设备。
    - 定期检查输入电压和电流,以确保系统正常运行。
    - 遵循手册中的故障反馈机制,及时识别并处理潜在问题。

    5. 兼容性和支持


    这些器件可与其他标准MOSFET和相关设备无缝集成。STMicroelectronics提供了全面的技术支持和维护服务,确保用户能够充分利用这些器件的功能。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:过温关断后无法自动重启。
    - 解决方法:降低工作温度,待温度降至安全范围内自动重启。
    - 问题2:电流限制不起作用。
    - 解决方法:检查连接线路,确认电流限制引脚正确接地。
    - 问题3:反向恢复时间过长。
    - 解决方法:更换更适合的电感器,降低开关频率。

    7. 总结和推荐


    VNB14NV04, VND14NV04, VND14NV04-1, VNS14NV04 是一款功能强大且可靠的全自动保护型功率MOSFET,具备多项先进特性,适用于多种应用场景。其优异的性能和稳定性使其成为替代传统MOSFET的理想选择。强烈推荐在需要高可靠性及安全性的场合中使用。
    这份文档详细介绍了STMicroelectronics的VNB14NV04, VND14NV04, VND14NV04-1, VNS14NV04系列产品的技术参数、特点、应用和常见问题。希望这份指南能帮助您更好地理解和使用这些先进的功率MOSFET器件。

VNB14NV04-E参数

参数
拓扑 低端
驱动数量 1
10.4mm(Max)
9.35mm(Max)
4.6mm(Max)
通用封装 D2PAK
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 管装

VNB14NV04-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNB14NV04-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VNB14NV04-E VNB14NV04-E数据手册

VNB14NV04-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
