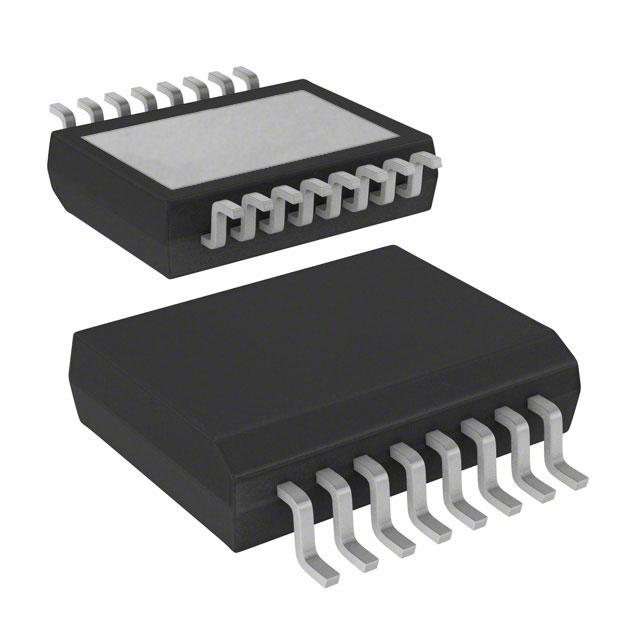

VN7008AJTR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: Current Limit SW 1-IN 1-OUT to 140A Automotive 16-Pin PowerSSO EP T/R
供应商型号: ASS-VN7008AJTR
供应商: 海外现货
标准整包数: 2036
STMICROELECTRONICS 其他驱动器 VN7008AJTR

VN7008AJTR概述


    产品简介


    VN7008AJ 是一款专为汽车应用设计的单通道高边驱动器,采用意法半导体(ST)的VIPower® 技术制造,封装于PowerSSO-16封装中。它通过一个兼容3V和5V CMOS输出的接口,能够驱动12V的汽车接地负载。该器件集成了先进的保护和诊断功能,包括负载电流限制、过载管理以及过温关断,同时支持配置化的锁定功能。产品适用于各种类型的汽车电阻、电感和电容负载,尤其适合用于汽车前照灯系统。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 最大瞬态供电电压 40 | V |
    | 工作电压范围 | 4 | 13 | 28 | V |
    | 典型导通电阻(每通道) 8.5 mΩ |
    | 电流限制(典型值) 96 A |
    | 备用模式下的电流 0.5 µA |
    | 工作温度范围 | -40 | 150 °C |

    产品特点和优势


    VN7008AJ 的主要特点和优势包括:
    - 低功耗设计:典型的待机电流仅为0.5µA,显著降低能耗。
    - 多功能集成:内置多种保护机制,如过压钳位、反向电池保护及热关断等。
    - 精准电流检测:通过模拟反馈实现高精度的电流检测,支持短路到地和电源限制的指示。
    - 宽泛的应用兼容性:支持3V和5V CMOS输出,确保与多种微控制器的无缝对接。
    - 高级诊断功能:提供开路负载检测、过温指示及故障复位功能,便于故障排查。
    这些特性使得该产品在汽车照明系统中具有显著的竞争优势,能够有效提升系统的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    VN7008AJ 主要应用于汽车前照灯系统中,负责控制和保护高边负载。例如,在车辆启动时,它可以安全地驱动负载,并在发生过载或过温情况下及时切断电源,防止设备损坏。
    使用建议
    1. 外部电路设计:确保GND连接具有良好的反向电池保护,例如使用外部二极管或电阻网络。
    2. 电流监测:合理配置CS诊断引脚,以便在低功耗模式下禁用诊断功能。
    3. 热管理:为了提高散热效率,建议在PCB设计中增加铜箔面积,并参考JEDEC标准选择合适的散热方案。

    兼容性和支持


    VN7008AJ 与大多数3V和5V CMOS接口兼容,可广泛用于汽车电子控制系统。意法半导体提供了详尽的技术文档和支持服务,包括Datasheet、应用笔记和样片支持,帮助客户快速集成和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 待机电流过高 | 检查外部电路是否正确配置,特别是CS引脚的启用状态。 |
    | 输出过压 | 确认电源电压是否超出额定范围,检查保护电路设置。 |
    | 故障复位无法生效 | 检查FaultRST引脚的逻辑状态,确保其正确配置。 |

    总结和推荐


    综上所述,VN7008AJ 是一款功能强大且高度可靠的高边驱动器,特别适用于汽车照明及其他高边负载的应用场景。其低功耗、高精度电流检测及丰富的保护功能使其成为市场上极具竞争力的产品。强烈推荐用于需要高可靠性与稳定性的汽车电子系统中。

VN7008AJTR参数

参数
拓扑 -
驱动数量 -
长*宽*高 4.9mm(长度)*3.9mm(宽度)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
