VN5E025AJTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 1 贴片安装,黏合安装
供应商型号: LYS-VN5E025AJTR-E
供应商: 海外现货
标准整包数: 2500

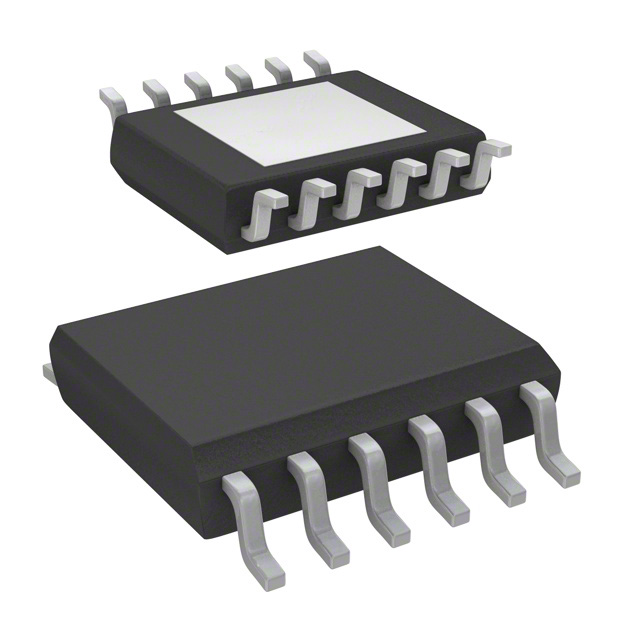

STMICROELECTRONICS 其他驱动器 VN5E025AJTR-E

VN5E025AJTR-E概述

    # VN5E025AJ-E 单通道高侧驱动器技术手册

    产品简介


    VN5E025AJ-E 是一款单通道高侧驱动器,专为汽车应用设计,由 ST 公司使用其专有的 VIPower M0-5 技术制造,并封装于紧凑型 PowerSSO-12 封装中。该器件提供保护、诊断和与微控制器轻松接口的功能,输入电压范围为 3.0 至 5.0V,适用于各种接地负载(如电阻、电感和电容负载)。此外,它特别适合作为 LED 驱动器使用。

    技术参数


    以下是 VN5E025AJ-E 的主要技术规格:
    - 最大供应电压 (VCC):41V
    - 操作电压范围 (VCC):4.5V 至 28V
    - 最大导通电阻 (RON):25mΩ
    - 电流限制 (典型值, ILIMH):60A
    - 关断状态供电电流 (IS):2μA
    热数据
    - 结壳热阻 (Rthj-case):1.4°C/W
    - 结环境热阻 (Rthj-amb):根据图 36 的结果动态变化
    保护与诊断功能
    - 电源欠压锁定 (Undervoltage Shutdown):3.5V
    - 过温关闭与自动重启 (Over-Temperature Shutdown):具有自动重启功能
    - 短路保护与功率限制 (Short Circuit Protection):通过主动功率限制实现
    - 反向电池保护:集成保护电路
    - ESD 保护:高达 4000V(人体模型)
    输入输出规范
    - 输入低电平电压 (VIL):0.9V
    - 输入高电平电压 (VIH):2.1V
    - 开关延迟时间 (td(on), td(off)):分别为 15µs 和 40µs

    产品特点和优势


    1. 智能化电源管理:通过限流和主动功率限制来管理启动电流,延长系统寿命。
    2. 低功耗特性:关断状态下的电流消耗仅为 2μA,显著降低静态功耗。
    3. 精确诊断:通过专用模拟电流传感引脚提供快速负载电流检测和故障诊断,包括过载、开路和短路检测。
    4. 多功能兼容性:支持多种汽车标准,包括欧盟的 RoHS 和 WEEE 指令。

    应用案例和使用建议


    应用案例
    - LED 驱动器:在车灯系统中用于控制多个 LED 灯条,满足动态亮度调节的需求。
    - 电机控制:可用于汽车中继电器或电动窗等执行机构的驱动。
    - 传感器接口:适合需要高精度电流反馈的负载应用。
    使用建议
    - 在选择外部电阻时,确保其阻值符合推荐值以避免不必要的功耗。
    - 如果多个 VN5E025AJ-E 设备共享同一个电流传感电阻,可通过 CSDIS 引脚禁用内部电流传感功能,优化成本和布局。

    兼容性和支持


    兼容性
    - 该器件具有极高的电气兼容性,可与大多数主流微控制器配合使用。
    - 与现有标准的 PCB 布局完全兼容,便于集成到现有的汽车电子系统中。
    支持和服务
    ST 提供详尽的技术文档和参考设计,帮助用户快速上手。同时,其全球技术支持团队随时准备协助解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备频繁进入过温保护模式 | 检查散热设计,增加热沉或风扇辅助散热 |
    | 开机后无输出 | 检查供电电压是否正常,确保接线正确 |
    | 输出电流始终低于设定值 | 检查外围元件(如电阻)是否损坏或标称值不准确 |

    总结和推荐


    VN5E025AJ-E 是一款高度可靠且功能强大的单通道高侧驱动器,尤其适用于汽车领域的复杂应用场景。其卓越的电流传感和诊断能力、高效的能源管理和全面的保护措施使其在市场上具有显著的竞争优势。对于需要高性能和高稳定性的应用场合,强烈推荐使用此产品。无论是作为独立的驱动模块还是集成到复杂的多芯片系统中,VN5E025AJ-E 都能够提供出色的性能表现。

VN5E025AJTR-E参数

参数
驱动数量 1
拓扑 高端
5mm(Max)
4mm(Max)
1.65mm(Max)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VN5E025AJTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN5E025AJTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN5E025AJTR-E VN5E025AJTR-E数据手册

VN5E025AJTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.0235 ¥ 8.6486
7500+ $ 0.9968 ¥ 8.423
12500+ $ 0.979 ¥ 8.2726
库存: 50000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 21621.5
