TDA7491LP13TR

产品分类: 多媒体放大器
厂牌: STMICROELECTRONICS
产品描述: 0.1%@ 8Ω @ 1W 2-Channel (Stereo) 5V 5*2 @ 8Ω 14V 8Ω D 类 FSOP-36 贴片安装
供应商型号: SCE-TDA7491LP-GURT
供应商: 海外现货
标准整包数: 5

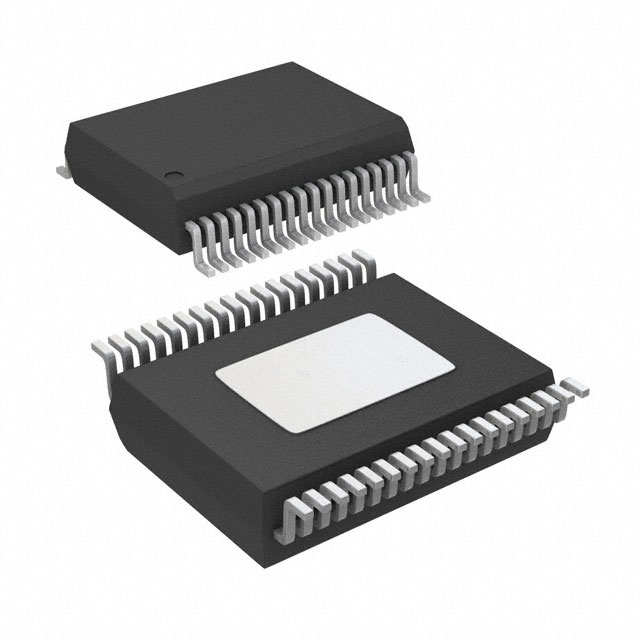

STMICROELECTRONICS 多媒体放大器 TDA7491LP13TR

TDA7491LP13TR概述

    TDA7491LP 双通道5瓦D类音频放大器技术手册

    1. 产品简介


    TDA7491LP 是一款双通道桥接式(BTL) D类音频放大器,专为液晶电视和显示器设计。该放大器采用单电源供电,具备高效率(效率高达90%)和宽输入电压范围(5V至14V)。该产品提供四个可选固定增益设置,分别为20dB、26dB、30dB和32dB,能够有效减少共模噪声,且无需外部滤波器。此外,它还具备多种保护功能,如短路保护和热过载保护,确保系统的稳定性和可靠性。

    2. 技术参数


    - 输出功率:
    - 在RL=8Ω负载下,VCC=9V时,THD=10%,输出功率可达5W+5W。
    - 在RL=4Ω负载下,VCC=6.6V时,THD=10%,输出功率同样可达5W+5W。
    - 电源电压范围:5V到14V。
    - 增益设置:四个可选增益设置,分别为20dB、26dB、30dB和32dB。
    - 总谐波失真(THD):在5W输出功率下,THD为10%。
    - 工作温度范围:-40°C至85°C。
    - 静态电流:无负载情况下的总静态电流为26mA至35mA。
    - 保护功能:具备短路保护、热过载保护等功能。

    3. 产品特点和优势


    - 高效率:高达90%的效率使得该放大器无需额外散热器,节省了成本和空间。
    - 滤波器自由操作:内置滤波功能减少了外部组件的需求,简化了电路设计。
    - 低噪声:采用差分输入设计,可以显著降低共模噪声。
    - 易用性:提供多种增益设置和保护功能,便于用户根据具体需求进行选择和调整。

    4. 应用案例和使用建议


    应用案例:
    - 家庭影院系统:利用其高输出功率和宽输入电压范围,适用于高品质音响系统的构建。
    - 液晶电视和显示器:适用于多种显示设备,如LCD、LED背光电视等。
    使用建议:
    - 匹配电源电压:在使用时,确保输入电压不超过14V,并且在RL=8Ω和RL=4Ω两种情况下,能够输出最大功率而不超过规定的THD值。
    - 考虑散热:尽管无需额外散热器,但在长时间高功率运行时,建议适当增加散热措施,以确保稳定性。

    5. 兼容性和支持


    - 兼容性:TDA7491LP与TDA7491P和TDA7491HV引脚兼容,便于用户在不同型号之间进行替换。
    - 支持服务:厂家提供了详细的技术文档和应用指导,用户可以通过官方网站获取更多的支持信息和技术资料。

    6. 常见问题与解决方案


    - Q: 放大器在高温环境下是否会失效?
    - A: 该放大器具有热过载保护功能,当温度超过预设值时会自动关断,避免损坏。

    - Q: 放大器在启动和关闭时是否会产生“噗声”?
    - A: 不会,TDA7491LP具备无“噗声”启动和关闭功能,提高了用户体验。

    - Q: 静态电流过高怎么办?
    - A: 确保正确的电源管理和良好的散热条件,必要时可以调整增益设置以降低静态电流。

    7. 总结和推荐


    综合评估:
    TDA7491LP作为一款高性能的D类音频放大器,以其高效率、滤波器自由操作和丰富的保护功能在市场上具有较强的竞争力。对于需要高质量音频输出的应用场合,TDA7491LP是一个非常不错的选择。
    推荐使用:
    无论是家庭影院还是LCD电视及显示器的应用,TDA7491LP都是一个可靠且高效的选择。通过适当的使用建议和有效的技术支持,用户可以在各种场景下充分发挥该放大器的优势。

TDA7491LP13TR参数

参数
最小工作供电电压 5V
THD + 噪声 0.1%@ 8Ω @ 1W
输出类型 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 5*2 @ 8Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 14V
10.5mm(Max)
7.6mm(Max)
2.47mm(Max)
通用封装 FSOP-36
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TDA7491LP13TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TDA7491LP13TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 多媒体放大器 STMICROELECTRONICS TDA7491LP13TR TDA7491LP13TR数据手册

TDA7491LP13TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 21.4291
50+ ¥ 17.5719
100+ ¥ 15.6432
200+ ¥ 15.0004
库存: 1090
起订量: 15 增量: 5
交货地:
最小起订量为:10
合计: ¥ 214.29
