1752

产品分类: 多媒体放大器
厂牌: ADAFRUIT
产品描述: 2-Channel (Stereo) 5V 20*2 @ 4Ω 12V Class D
供应商型号: ET-2816361
供应商: 海外现货
标准整包数: 1

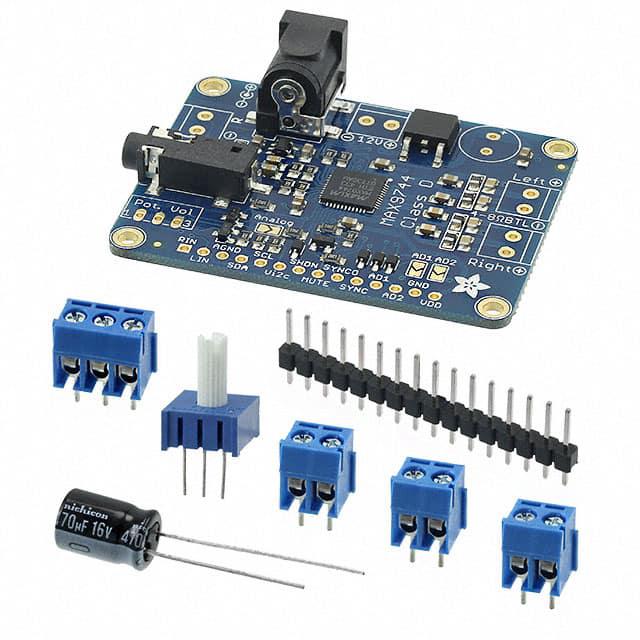

ADAFRUIT 多媒体放大器 1752

1752概述

    # MAX9744 20W立体声Class D音频功率放大器技术手册

    产品简介


    MAX9744是一款20瓦立体声Class D音频功率放大器,专为需要高效率且占用空间小的应用而设计。它提供了类AB放大器的高性能,同时实现了Class D效率的优势。MAX9744支持单电源操作,具有可调增益、关机模式、同步输出、扬声器静音以及业界领先的点击和爆破噪声抑制功能。
    该器件广泛应用于平板电视、个人电脑扬声器系统以及多媒体底座等场景。其创新的设计使其成为追求高效能和紧凑设计的理想选择。

    技术参数


    以下是MAX9744的关键技术规格:
    - 输入电压范围:4.5V至14V
    - 输出功率:每通道可达20W(4Ω负载,14V供电)
    - 效率:高达93%
    - 总谐波失真加噪声(THD+N):0.04%
    - 信噪比(SNR):>90dB
    - 电源抑制比(PSRR):75dB
    - 短路保护与过热保护:防止故障情况下的设备损坏
    - 封装形式:44引脚薄型QFN-EP(7mm×7mm×0.8mm)
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    MAX9744集成了许多独特功能,使其在市场上具备显著的竞争优势:
    1. 高效节能:通过Class D架构实现高效率(93%),并减少散热需求,无需安装大型散热片。
    2. 低THD+N:出色的0.04% THD+N确保音质纯净,适合高保真音响应用。
    3. 多模态操作:提供固定频率调制和展频调制两种模式,以降低EMI辐射。
    4. 集成化设计:内置音量控制和静音功能,简化电路设计,减少外部元件数量。
    5. 可靠性保障:集成短路保护和热关断机制,延长产品寿命。
    6. 小尺寸封装:适合空间受限的应用场合。

    应用案例和使用建议


    典型应用
    - 平板电视:作为主扬声器驱动器,提供沉浸式音效体验。
    - PC扬声器系统:满足高端多媒体设备的需求。
    - 多媒体底座:为便携式设备提供强大的音频性能。
    使用建议
    1. 模块化设计:充分利用其集成的音量控制和静音功能,简化系统布局。
    2. EMI优化:在设计时考虑使用滤波电感和屏蔽技术,进一步减少电磁干扰。
    3. 功耗管理:在待机模式下启用关机模式以节省能耗。

    兼容性和支持


    MAX9744可以无缝集成到多种音频系统中,与其他主流接口兼容。此外,Maxim Integrated提供详尽的技术文档、评估套件以及客户支持服务,帮助用户快速部署和优化产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备运行过程中出现啸叫 | 检查连接的电源和接地是否稳定。 |
    | 音频信号失真 | 确认输入信号幅度适当且未超出限制。 |
    | 过热报警 | 检查散热条件并确认是否需要增加风扇或其他散热措施。 |

    总结和推荐


    MAX9744是一款性能卓越的20W立体声Class D音频功率放大器,以其高效率、低功耗、出色的音质表现和紧凑设计脱颖而出。无论是消费电子产品还是专业音频设备,这款芯片都能提供可靠的性能保证。
    推荐理由:适用于对空间和功耗敏感的应用场景,如平板电视、桌面扬声器等。由于其易于集成和维护的特点,我们强烈推荐MAX9744作为现代音频系统的核心组件之一。

1752参数

参数
音频-负载阻抗 -
最大工作供电电压 12V
最小工作供电电压 5V
THD + 噪声 -
输出类型 2-Channel (Stereo)
放大器类型 Class D
最大输出功率 20*2 @ 4Ω
-3db带宽 -
零件状态 在售
包装方式 盒装

1752厂商介绍

Adafruit Industries是一家位于纽约的电子设备制造商,由Limor Fried(也称为Ladyada)于2005年创立。公司专注于生产开源硬件和电子产品,包括传感器、模块、开发板、工具和套件等,旨在支持创客、工程师和爱好者的电子项目和教育活动。

主营产品分类:
1. 微控制器:如Arduino、Raspberry Pi等开发板。
2. 传感器:包括温度、湿度、光线、距离等多种传感器。
3. 显示器:如LED、LCD、OLED显示屏。
4. 无线通信:包括蓝牙、Wi-Fi、LoRa等模块。
5. 电源管理:如电池、充电器、电源板等。
6. 工具和套件:提供焊接、编程等工具和DIY套件。

应用领域:
Adafruit的产品广泛应用于物联网、智能家居、可穿戴设备、教育、艺术项目等多个领域。

Adafruit的优势:
1. 开源:产品和项目遵循开源原则,鼓励社区参与和创新。
2. 教育:提供丰富的学习资源,包括教程、视频和指南,支持教育和自学。
3. 社区:拥有活跃的在线社区,用户可以分享项目、交流经验和解决问题。
4. 质量:产品经过严格测试,确保可靠性和耐用性。
5. 客户服务:提供优秀的客户支持,帮助用户解决技术问题。

1752数据手册

厂牌 PDF简要描述 下载
ADAFRUIT 多媒体放大器 ADAFRUIT 1752 1752数据手册

1752封装设计

查看详情并下载
Symbol
Footprint
3D Model
