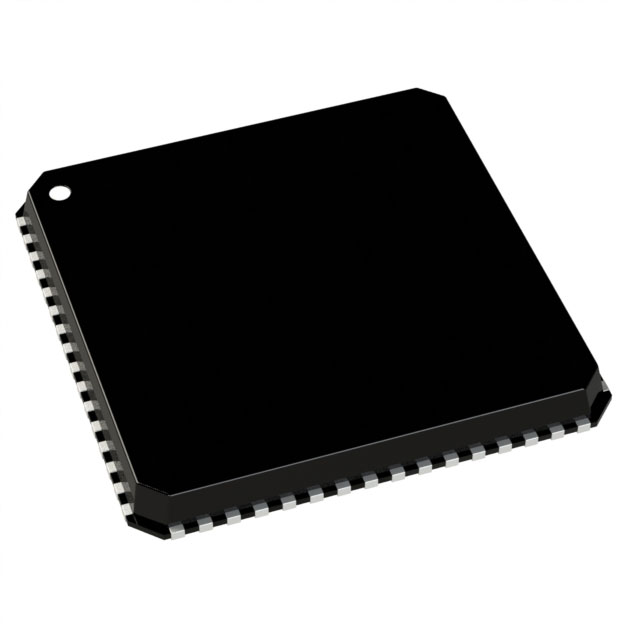

AD1990ACPZRL

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: 2-Channel (Stereo) 4.5V 5*2 @ 4Ω 5.5V LFCSP-64-VQ 贴片安装
供应商型号: CY-AD1990ACPZRL
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 多媒体放大器 AD1990ACPZRL

AD1990ACPZRL概述


    产品简介




    AD1990音频开关放大器是一款高度集成的双通道桥接负载(BTL)式切换音频功率放大器,具备集成的Σ-Δ调制器。该产品适用于多种应用场景,如高级电视机、紧凑型多媒体系统及迷你组合音响系统等。AD1990通过一个单端模拟输入信号,将其转换为开关波形来直接驱动扬声器,具有高效能和低功耗的特点。


    技术参数




    - 电源电压:AVDD 5V,DVDD 5V,PVDD 8至12V
    - 输出功率:每个通道2×5W(4Ω,THD+N<0.01%)
    - 开关频率:12.288MHz
    - 增益范围:0dB到18dB
    - 总谐波失真加噪声 (THD + N):0.003% (1kHz, PO=1W)
    - 动态范围 (DNR):101dB (1kHz, A-weighted)
    - 电源抑制比 (PSRR):>65dB
    - 热关断温度:150°C
    - 恢复温度:120°C


    产品特点和优势




    AD1990的优势在于其高效率、低功耗设计以及优秀的音质表现。通过集成的Σ-Δ调制器,能够实现高精度的音频信号处理,同时内置的保护电路确保了设备的安全运行。此外,它还具有出色的电源抑制能力和低输出阻抗,使其成为紧凑型多媒体系统和其他音频应用的理想选择。


    应用案例和使用建议




    在高级电视机和迷你组合音响系统中,AD1990通常用于驱动小型扬声器。根据手册中的应用示例,推荐将放大器连接到12V电源供电,并设置适当的增益以匹配不同扬声器的需求。例如,在处理大动态范围音乐时,建议使用较高的增益,而在播放对话或轻音乐时,则可适当降低增益以减少失真。


    兼容性和支持




    - 兼容性:AD1990与多种数字接口兼容,如微处理器控制的数字接口。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这款产品。


    常见问题与解决方案




    - Q: 如何处理开机或关机时的噪音?
    A: 可以通过调整MUTE引脚来实现无声启动和关闭。参考图2中的Mute和Unmute延迟时间配置。

    - Q: 设备过热时如何保护?
    A: AD1990内置过温保护机制,当芯片温度超过150°C时会自动关闭。可通过外接散热片或其他冷却措施来避免过热情况。


    总结和推荐




    总体而言,AD1990音频开关放大器凭借其卓越的性能指标、稳定可靠的保护机制以及广泛的适用性,使其成为市场上极具竞争力的产品之一。无论是追求极致音质还是需要紧凑高效的音频解决方案,AD1990都是值得推荐的选择。对于需要集成高保真音频处理的多媒体设备或家庭影院系统,AD1990的表现尤为出色。

AD1990ACPZRL参数

参数
最大输出功率 5*2 @ 4Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
THD + 噪声 -
输出类型 2-Channel (Stereo)
放大器类型 -
通用封装 LFCSP-64-VQ
安装方式 贴片安装
零件状态 停产
包装方式 散装

AD1990ACPZRL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD1990ACPZRL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 多媒体放大器 ANALOG DEVICES AD1990ACPZRL AD1990ACPZRL数据手册

AD1990ACPZRL封装设计

查看详情并下载
Symbol
Footprint
3D Model
