TSX564AIYPT

产品分类: 多媒体放大器
厂牌: STMICROELECTRONICS
产品描述: 0.0005% Rail to Rail 3V 16V CMOS TSSOP-14 贴片安装,黏合安装 5mm*4.4mm*1mm
供应商型号: M-TSX564AIYPT
供应商: Future
标准整包数: 1

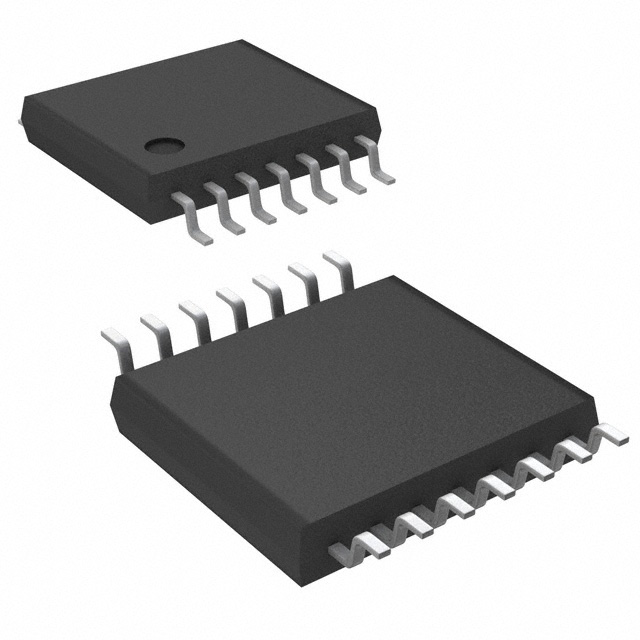

STMICROELECTRONICS 多媒体放大器 TSX564AIYPT

TSX564AIYPT概述

    TSX56x, TSX56xA 微功率宽带宽运算放大器技术手册

    产品简介


    TSX56x 和 TSX56xA 系列是微功率、宽频带(900 kHz)的16 V CMOS运算放大器。这些运算放大器适用于各种工业和汽车信号处理应用,能够提供出色的精度和性能。TSX56x 和 TSX56xA 系列具有不同的版本,包括单通道、双通道和四通道配置,以满足不同应用场景的需求。

    技术参数


    - 低功耗: 在5 V电压下,典型值为235 μA。
    - 供电电压范围: 3 V 到 16 V。
    - 增益带宽积: 典型值为900 kHz。
    - 输入偏置电流: 典型值为1 pA。
    - 静电放电耐受性: 4 kV。
    - 工作温度范围: -40 °C 至 125 °C。
    - 尺寸: 小型封装,包括 SOT23-5、DFN8 2 mm x 2 mm、MiniSO8、QFN16 3 mm x 3 mm 和 TSSOP14。

    产品特点和优势


    - 功耗低: 适合需要低功耗的应用场合。
    - 易于高阻传感器接口: 有助于提高系统的精度和可靠性。
    - 高ESD耐受性: 在恶劣环境下也能稳定运行。
    - 自动车规认证: 适用于汽车应用。
    - 小型封装: 适合空间受限的应用。

    应用案例和使用建议


    TSX56x 和 TSX56xA 运算放大器广泛应用于工业和汽车信号处理、主动滤波、医疗仪器以及高阻传感器等领域。例如,在汽车领域,这些放大器可用于车身传感器信号处理;在工业领域,它们可用于传感器接口和信号调节。使用时,应注意以下几点:
    - 选择合适的供电电压和温度范围,以确保性能稳定性。
    - 在设计PCB布局时,尽量减少干扰,特别是电源线和信号线的分离。

    兼容性和支持


    TSX56x 和 TSX56xA 系列运算放大器与同类器件具有良好的兼容性,适用于多种封装和应用环境。STMicroelectronics 提供详细的技术文档和客户支持,确保用户能够顺利进行开发和应用。

    常见问题与解决方案


    - 问题: 输入偏置电流过高。
    - 解决方法: 使用低输入偏置电流型号,如 TSX561A。
    - 问题: 温度漂移过大。
    - 解决方法: 在生产阶段进行温度补偿,或者选择温度系数较低的型号。

    总结和推荐


    TSX56x 和 TSX56xA 运算放大器凭借其低功耗、高精度和宽温度范围等特性,成为工业和汽车信号处理领域的理想选择。这些运算放大器适用于多种应用场景,并且提供了优秀的性价比和稳定性。推荐在需要高性能、低功耗运算放大器的应用中采用该系列器件。

TSX564AIYPT参数

参数 值
最大工作供电电压 16V
最小工作供电电压 3V
THD + 噪声 0.0005%
输出类型 Rail to Rail
放大器类型 CMOS
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
长*宽*高 5mm*4.4mm*1mm
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带装

TSX564AIYPT厂商介绍

STMicroelectronics是一家从事技术与产品设计、制造的高科技公司,产品涵盖微控制器与微处理器、存储器、MEMS与传感器、数据转换器、接口与收发器、电源管理、功率晶体管、电机驱动器及无线连接等领域。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 STMicroelectronics 相关型号,如 BAT54C、STM8S003F3P6TR、STM32F103ZET6、STM32F103CBT6 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

TSX564AIYPT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 多媒体放大器 STMICROELECTRONICS TSX564AIYPT TSX564AIYPT数据手册

TSX564AIYPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
