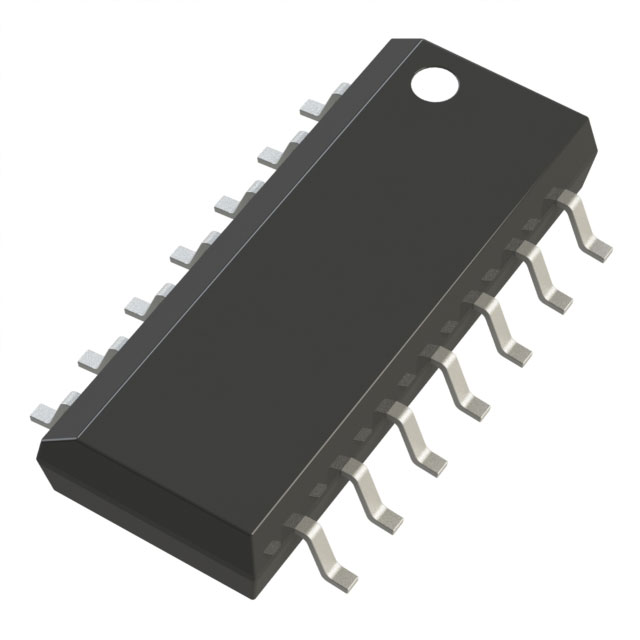

AD813ARZ-14-REEL7

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: Rail to Rail Output 1.2V,2.4V 36V 100MHz General Purpose Amplifier SOIC-14 贴片安装,黏合安装
供应商型号: 584-AD813ARZ-14-R7
供应商: Mouser
标准整包数: 1
ANALOG DEVICES 多媒体放大器 AD813ARZ-14-REEL7

AD813ARZ-14-REEL7概述

    AD813 Triple Video Amplifier

    1. 产品简介


    AD813是一款低功耗、单电源供电的三路视频放大器,由Analog Devices公司生产。它被设计用于各种视频系统中,能够驱动电缆并提供出色的视频特性。该放大器特别适用于便携式和电池供电的应用,如视频线驱动、LCD驱动、计算机视频插件板、超声波设备以及RGB放大器和基于CCD系统的应用。

    2. 技术参数


    - 动态性能:在增益为+2时,带宽可达50 MHz;在增益为+1时,带宽可达100 MHz。对于10 MHz输入信号,总谐波失真为-90 dBc,输入电压噪声为3.5 nV/√Hz。

    - 直流性能:输入偏置电压范围为±15 V时,输入偏置电流为0.5至1.7 μA。
    - 输出性能:最大输出电流为±15 V时,每个放大器可达50 mA。在增益为+2,负载电阻为715 Ω时,短路电流可达100 mA。
    - 电源性能:工作电压范围为±1.2至±18 V,每放大器的最大静态电流为4.5至5.5 mA。
    - 禁用特性:关断隔离度为-55 dB,通道间隔离度为-65 dB,关断输出阻抗为13 pF。

    3. 产品特点和优势


    AD813具有多项独特的功能和优势。它提供了出色的视频特性和低功耗,在单电源下运行(+3 V到+615 V)。每个放大器的静态电流仅为5.5 mA,并且输出可以达到接近电源轨的摆幅。它的高速特性使其适用于许多通用高速应用,最高可达125 MHz带宽和500 V/μs的摆率。此外,AD813还配备了高带宽的禁用功能,用于每个通道的关断,这使得它在视频多路复用应用中非常有用。

    4. 应用案例和使用建议


    AD813非常适合于视频信号的处理和传输,如视频线驱动和LCD驱动。例如,在一个视频多路复用器中,通过禁用通道可以实现不同的视频信号选择。在使用AD813时,建议确保电源稳定性和良好的接地以减少噪声干扰,同时应注意避免输入信号过载,以防产生过高的输入误差电流。

    5. 兼容性和支持


    AD813适用于多种封装形式,包括14引脚塑料DIP和SOIC封装。它支持工业温度范围(-40°C到+85°C),并且在单电源下运行时具有良好的性能。厂商提供了详细的文档和技术支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何测量输出电压摆幅?
    - A: 输出电压摆幅可以参考图5所示。具体测量方法是连接负载电阻到输出端,然后测量从电源负极端到输出电压的差值。
    - Q: 如何确保稳定的电源电压?
    - A: 使用稳定的电源供应,并添加滤波电容来减少电源噪声,特别是在大电流应用中。
    - Q: 如何处理静电放电(ESD)问题?
    - A: 在操作前应确保设备和人体都经过防静电处理,以防止损坏内部电路。

    7. 总结和推荐


    总体而言,AD813是一款高性能的三路视频放大器,适合于各种视频应用,尤其在低功耗和高带宽方面表现出色。其独特的功能和广泛的兼容性使其在市场上具有较强的竞争力。鉴于其优异的性能和应用广泛性,我们强烈推荐在需要高可靠性、高效率的视频处理和传输应用中使用AD813。

AD813ARZ-14-REEL7参数

参数
最小工作供电电压 1.2V,2.4V
THD + 噪声 -
输出类型 Rail to Rail Output
放大器类型 General Purpose Amplifier
最大输出功率 -
-3db带宽 100MHz
音频-负载阻抗 -
最大工作供电电压 36V
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
