FDA803D-EHT

产品分类: 多媒体放大器
厂牌: STMICROELECTRONICS
产品描述: 0.01%@ 4Ω @ 1W 1-Channel(Mono) 3.3V 45*1 @ 2Ω 18V 4Ω D 类 贴片安装
供应商型号: UNP-FDA803D-EHT
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 多媒体放大器 FDA803D-EHT

FDA803D-EHT概述


    产品简介


    FDA803D是一款专为汽车音响和远程信息服务设计的单通道45W数字输入汽车功率放大器,具有诊断功能,适用于宽电压操作范围。它集成了108dB数模转换器(D/A转换),提供I²S和TDM数字输入(支持4/8/16通道TDM),能够处理44.1kHz、48kHz、96kHz和192kHz的输入采样频率。该器件通过全I²C总线驱动(支持3.3V/1.8V)来实现通信,符合CISPR 25 - Class V(第四版)标准,具有非常低的静态电流。

    技术参数


    - 产品型号:FDA803D

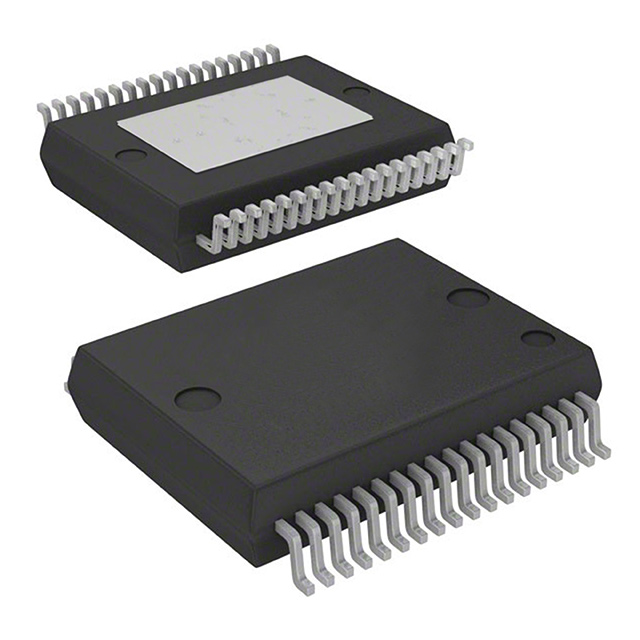

    - 封装类型:PowerSSO-36(底面散热)
    - 包装方式:卷带式(Tape & reel)或管式(Tube)
    - 额定功耗:45W
    - 供电电压范围:3.3V至18V
    - 输出功率:
    - 1 x 25W/4Ω @ 14.4V,1kHz THD=1%
    - 1 x 30W/4Ω @ 14.4V,1kHz THD=10%
    - 电源管理:
    - 非常低的静态电流
    - 内置功率限制功能(可通过I²C配置)
    - 内置热保护
    - 通信接口:
    - 支持I²S和TDM数字输入(4/8/16通道TDM)
    - 全I²C总线驱动(3.3V/1.8V)

    产品特点和优势


    1. 高集成度:集成108dB的D/A转换,减少了外部组件的需求,降低了设计复杂度。
    2. 高性能:非常低的静态电流和内置的热保护,确保了高可靠性。
    3. 多功能诊断功能:包括短路到VCC/GND检测、负载短路和开路检测、四个温度警告、DC偏移检测和热斑检测。
    4. 灵活的电源限制:可通过I²C总线进行电源限制的配置。
    5. 宽工作电压范围:从3.3V到18V,适合各种车载应用。

    应用案例和使用建议


    应用场景
    FDA803D广泛应用于汽车音响系统和远程信息服务系统中,包括但不限于:
    - 汽车音响系统
    - 车载远程信息服务系统
    - e-Call紧急呼叫系统
    使用建议
    - 优化负载连接:建议使用2Ω负载以获得更高的输出功率。
    - 控制电源电压:为了确保最佳性能,可以使用外部稳压器维持稳定的供电电压。
    - 合理配置I²C设置:通过配置I²C寄存器来优化电源限制和故障检测,以提高系统的鲁棒性和安全性。

    兼容性和支持


    FDA803D与大多数现代I²S和TDM数字音频标准兼容。STMicroelectronics公司提供了详细的技术文档和支持服务,包括数据手册、应用笔记和技术论坛,以帮助开发者更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:设备出现过热现象。
    - 解决方案:检查供电电压是否超出额定范围,并确保良好的散热设计。
    2. 问题:信号传输不稳定。
    - 解决方案:确认I²S/TDM信号线连接正确且没有噪声干扰。建议使用屏蔽线缆并确保地线良好接地。
    3. 问题:电源限制功能无法正常工作。
    - 解决方案:检查I²C寄存器设置是否正确,确保配置值在有效范围内。

    总结和推荐


    FDA803D凭借其高集成度、高性能和丰富的诊断功能,在汽车音响和远程信息服务系统中表现出色。它不仅适用于严格的车载环境,还能提供稳定可靠的音频体验。综合来看,该产品值得推荐给需要高性能音频处理能力的应用场景。无论是用于新设计还是现有系统升级,FDA803D都是一个理想的选择。

FDA803D-EHT参数

参数
-3db带宽 -
音频-负载阻抗
最大工作供电电压 18V
最小工作供电电压 3.3V
THD + 噪声 0.01%@ 4Ω @ 1W
输出类型 1-Channel(Mono)
放大器类型 D 类
最大输出功率 45*1 @ 2Ω
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FDA803D-EHT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

FDA803D-EHT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 多媒体放大器 STMICROELECTRONICS FDA803D-EHT FDA803D-EHT数据手册

FDA803D-EHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
